Glen Dimplex Gasthermen-Austauschstation GTA HY, Aufputz mit elektrischer Nacherwärmung, 382820

Die GD Gasthermenaustauschstation GTA Hybridstation Trinkwasser/Heizung ist eine Aufputzlösung mit elektrischer Nacherwärmung, die speziell für den Austausch von Kombi-Gasthermen in Bestandsbauten durch eine Wärmepumpenanlage entwickelt wurde. Sie ermöglicht eine hygienische Warmwasserbereitung mit einer maximalen Zapfleistung von 12 Litern pro Minute und ist ideal für die Modernisierung bestehender Heizsysteme unter Nutzung vorhandener Schornsteine als Zuleitungsschacht.

Wofür ist die GTA Hybridstation konzipiert?

Die Gasthermenaustauschstation GTA HY ist speziell für den Ersatz von Kombi-Gasthermen in bestehenden Gebäuden durch eine Wärmepumpenanlage konzipiert. Die identische Anordnung der Trinkwasseranschlüsse am Modul erleichtert den Austausch und den Neuanschluss durch flexible Anschlussschläuche. Der vorhandene Schornstein, der bei der Umrüstung nicht mehr benötigt wird, kann als Zuleitungsschacht für die Wärmeversorgung der Station umfunktioniert werden, was die Integration in bestehende Gebäudestrukturen vereinfacht.

Wie erfolgt die Warmwasserbereitung?

Die hygienische Warmwasserbereitung erfolgt über einen edelstahlgelöteten Plattenwärmeübertrager mit 44 Platten, der den ersten Temperaturhub bereitstellt. Ein integrierter Durchlauferhitzer mit einer Nennleistung von maximal 13,5 kW erhöht die Wassertemperatur anschließend auf die gewünschte Zapftemperatur. Die maximale Zapfleistung beträgt 12 Liter pro Minute. Die Warmwassertemperatur lässt sich in einem Bereich von 20 bis 60 °C einstellen.

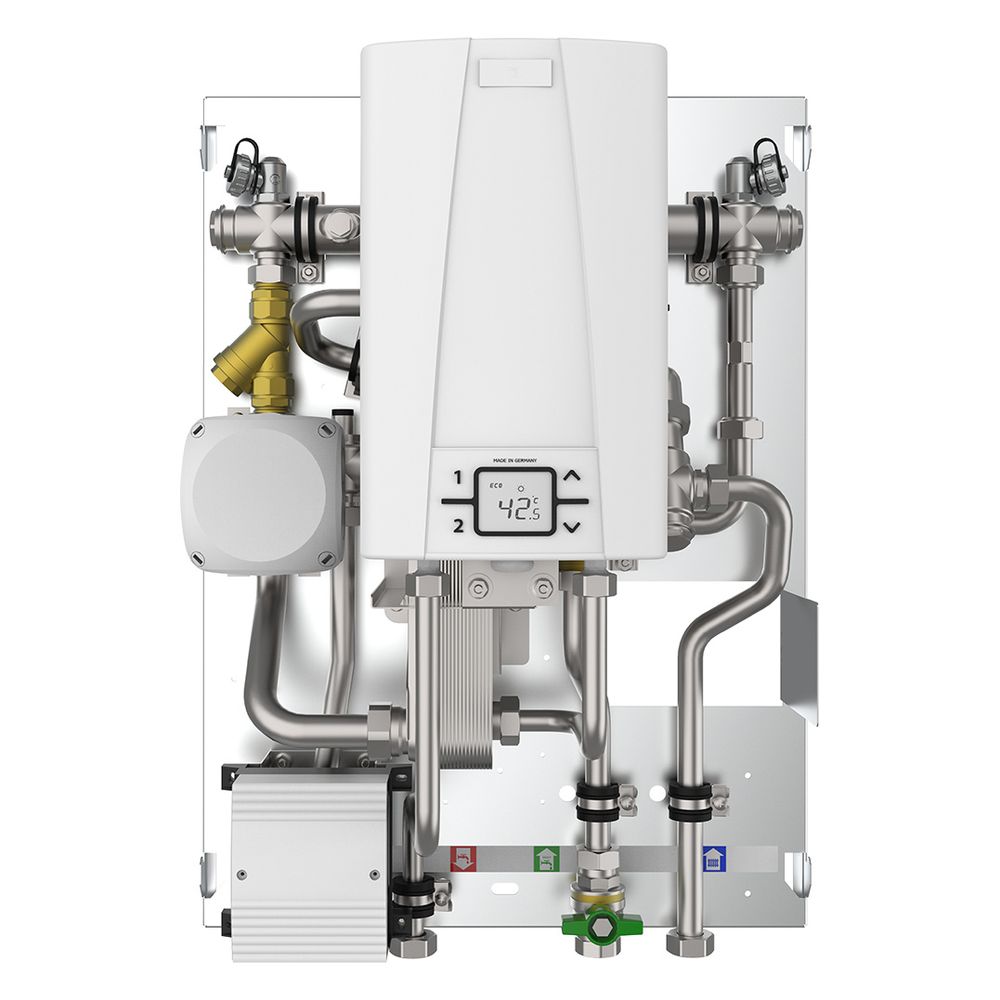

Welche Komponenten sind vorinstalliert und wie ist die Konstruktion?

Die Station verfügt über platzsparend vorinstallierte Komponenten wie ein Umschaltventil für die Warmwasserbereitung, ein Passstück 3/4 Zoll (Länge 110 mm) und eine Fühlerhülse Ø 5 mm für den Einbau eines Wärmezählers. Ebenfalls enthalten sind ein Schmutzfänger und ein Regulierventil im Heizungsvorlauf, ein Zonenventil im Heizungsrücklauf sowie ein Volumenstromsensor vom Typ Turbine. Die Verrohrung besteht vollständig aus Edelstahl 1.4301 und ist mittels Gummipuffern schallentkoppelt. Ein vormontierter Frischwasserregler mit einstellbarer Vorwärmstufe und Komfortschaltung zum Warmspülen der Heizungsseite ist ebenfalls integriert.

Welche Anschlussmöglichkeiten und Montagearten sind gegeben?

Die Gasthermenaustauschstation ist für die Aufputz-Montage vorgesehen und wird mit einer weißen Abdeckhaube in RAL 9016 geliefert. Die Bauabmessungen betragen 490 mm Breite, 790 mm Höhe und 278 mm Tiefe. Die Anschlussspannung beträgt wahlweise 1/N/PE ~230 V, 50 Hz oder 3/N/PE ~400 V, 50 Hz. Die Schutzart ist IP 24. Die Anschlüsse für Rücklauf, Speicher, Vorlauf, Warmwasser und kaltes Trinkwasser sind als zylindrisches Innengewinde BSPT-Rp (ISO 7-1 / EN 10226-1) ausgeführt und haben einen Nenndurchmesser von 3/4 Zoll (20).

Technische Daten

• Abmessungen (BxHxT): 490 x 790 x 278 mm
• Gewicht: 28,2 kg
• Anschlussspannung: 1/N/PE ~230 V, 50 Hz / 3/N/PE ~400 V, 50 Hz
• Schutzart: IP 24
• Maximale Zapfleistung: 12 l/min
• Nennleistung Durchlauferhitzer: 13,5 kW
• Einstellbereich Warmwassertemperatur: 20 - 60 °C
• Max. Arbeitsdruck: 4
• Max. Vorlauftemperatur: 75 °C
• Material Wärmetauscher: Rostfreier Stahl 1.4301, vollversiegelt
• Anschlussgrößen: 3/4 Zoll (20) Innengewinde BSPT-Rp
• Montageart: Wand (Aufputz)

Die GD Gasthermenaustauschstation GTA Hybridstation bietet eine effiziente und platzsparende Lösung für die Modernisierung von Heizungsanlagen in Bestandsbauten. Mit ihrer Nennleistung von 13,5 kW für die Warmwasserbereitung und einer maximalen Zapfleistung von 12 Litern pro Minute stellt sie eine zuverlässige Versorgung sicher. Die robuste Konstruktion aus Edelstahl und die schallentkoppelte Verrohrung tragen zur Langlebigkeit und einem leisen Betrieb bei.
