Glen Dimplex Hybridaustauschstation GTA HYplus, Gasthermenaustauschstation mit Durchlauferhitzer
Die GD Hybridaustauschstation GTA HY+ ist eine Gasthermenaustauschstation mit elektrischer Nacherwärmung und Bypass, die für die Aufputz-Montage konzipiert wurde. Sie ermöglicht den Austausch von Kombi-Gasthermen in Bestandsbauten durch eine Wärmepumpenanlage und bietet eine hygienische Warmwasserbereitung mit einer maximalen Zapfleistung von 16 Litern pro Minute. Diese Station ist ideal für die Modernisierung bestehender Heizsysteme, wobei der vorhandene Schornstein als Zuleitungsschacht für die Wärmeversorgung genutzt werden kann.
Wie funktioniert die Warmwasserbereitung der GTA HY+?
Die Station nutzt einen Edelstahl-Plattenwärmeübertrager mit 44 Platten, um den ersten Temperaturhub des Trinkwassers zu erzeugen. Anschließend erhöht ein integrierter Durchlauferhitzer mit einer Nennleistung von 13,5 kW die Wassertemperatur auf die gewünschte Zapftemperatur. Ein thermisches Mischventil im Trinkwassersystem trägt zusätzlich zur Erhöhung der Zapfmengen bei und reduziert den erforderlichen Wasserdruck am Hausanschluss. Die maximale Zapfleistung beträgt 16 l/min, bei einem einstellbaren Temperaturbereich für heißes Leitungswasser von 20 bis 60 °C. Eine integrierte Regelung und ein Volumenstromsensor vom Typ Turbine optimieren den Betrieb.
Welche Komponenten sind in der Austauschstation integriert?

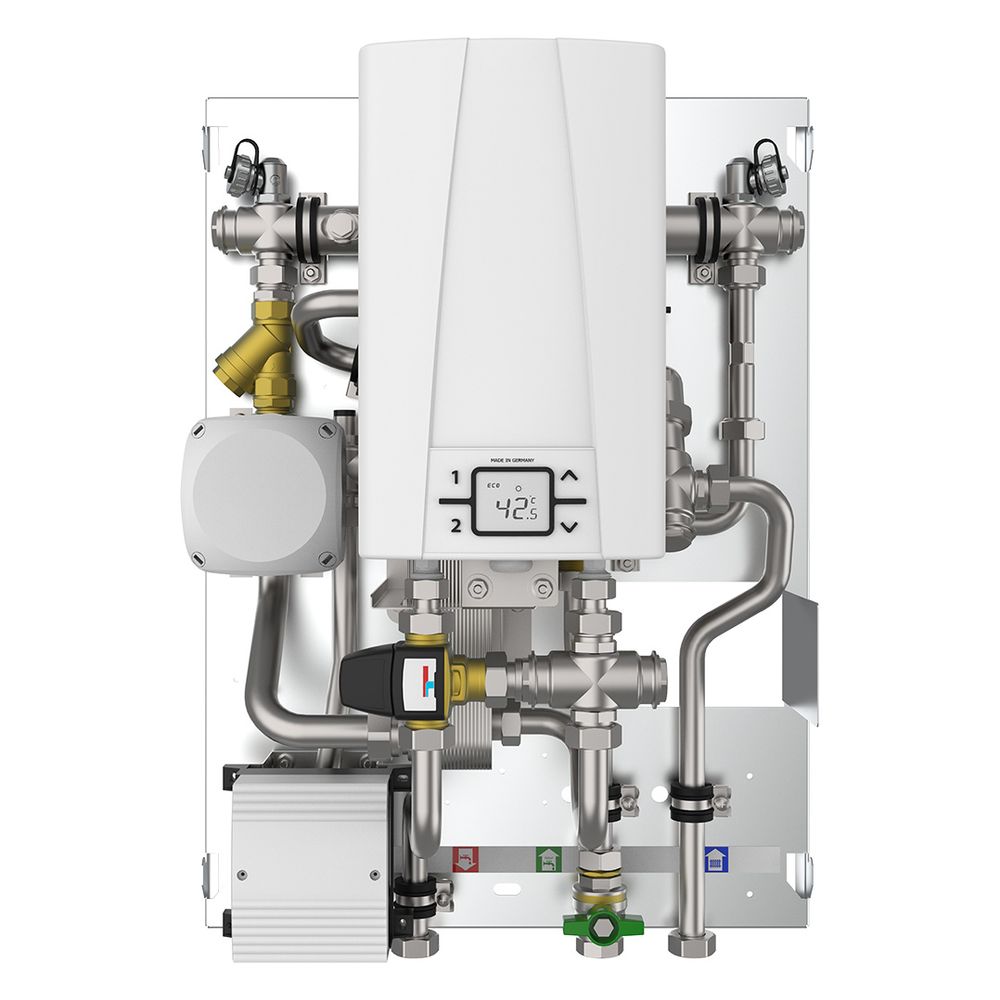

Auf einem Grundblech sind platzsparend verschiedene Komponenten vorinstalliert. Dazu gehören ein edelstahlgelöteter Plattenwärmeübertrager, ein Umschaltventil für die Warmwasserbereitung, ein Passstück 3/4 Zoll AG flachdichtend mit einer Länge von 110 mm sowie eine direktfühlende Fühlerhülse mit einem Durchmesser von 5-5,2 mm für den Einbau eines Wärmezählers. Weiterhin sind ein Schmutzfänger und ein Regulierventil im Heizungsvorlauf, ein Zonenventil im Heizungsrücklauf, ein Volumenstromsensor, ein Mischventil und der Durchlauferhitzer im Trinkwasserkreis sowie ein thermisches Mischventil im Trinkwasserkreis enthalten. Die Verrohrung besteht komplett aus Edelstahl 1.4301 und ist mittels Gummipuffern schallentkoppelt. Ein vormontierter Frischwasserregler mit einstellbarer Vorwärmstufe und Komfortschaltung zum Warmspülen der Heizungsseite ist ebenfalls integriert. Ein Absperrkugelhahn ist im Trinkwasserkreis vorhanden.
Montage und Anschlussmöglichkeiten der GTA HY+
Die Gasthermenaustauschstation ist für die Aufputz-Montage an der Wand vorgesehen und wird mit einer Abdeckhaube in der Farbe Weiß (RAL 9016) ausgeliefert. Die Abmessungen mit Abdeckhaube betragen 490 mm in der Breite, 790 mm in der Höhe und 278 mm in der Tiefe. Die Anschlüsse für Vorlauf, Rücklauf, Speicher, Warmwasser und kaltes Trinkwasser sind jeweils mit Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) ausgeführt und haben einen Nenndurchmesser von 3/4 Zoll (20). Die elektrische Anschlussspannung beträgt 1/N/PE ~230 V, 50 Hz oder 3/N/PE ~400 V, 50 Hz. Die Schutzart der Station ist IP 25 und das Gewicht beträgt 29,3 kg.
Technische Daten
- Abmessungen (B x H x T): 490 x 790 x 278 mm
- Gewicht: 29,3 kg
- Nennleistung Durchlauferhitzer: 13,5 kW
- Maximale Zapfleistung: 16 l/min
- Max. Arbeitsdruck: 4
- Max. Vorlauftemperatur: 75 °C
- Einstellbereich Temperatur heißes Leitungswasser: 20 - 60 °C
- Schutzart: IP 25
- Anschlussspannung: 1/N/PE ~230 V, 50 Hz / 3/N/PE ~400 V, 50 Hz
- Anschlussgröße: 3/4 Zoll (20) Innengewinde zylindrisch BSPT-Rp
- Material Verrohrung: Edelstahl 1.4301
- Wärmetauscher: Edelstahl-Plattenwärmeübertrager, 44 Platten, vollversiegelt
Die GD Hybridaustauschstation GTA HY+ bietet eine effiziente und hygienische Lösung für die Modernisierung von Heizsystemen in Bestandsgebäuden. Mit einer Nennleistung von 13,5 kW und einer maximalen Zapfleistung von 16 Litern pro Minute erfüllt sie die Anforderungen moderner Warmwasserbereitung. Die kompakten Abmessungen und die Aufputz-Montage erleichtern die Integration in bestehende Installationen, während die vorinstallierten Komponenten und die schallentkoppelte Verrohrung aus Edelstahl 1.4301 die hochwertige Ausführung dieser Austauschstation unterstreichen.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | GTA HY+ |
| Hersteller-Artikelnummer | 382830 |
| Hersteller | Dimplex |
| Absperrkugelhahn im Trinkwasserkreis | ja |
| Anschluss kaltes Trinkwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Rücklauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Speicher | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Vorlauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Warmwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschlussspannung | 400 |
| Artikelnummer | DIMPLEX-382830 |
| Aufladepumpe (Zentralheizung) | nein |
| Ausführung Temperatursensor | Pt1000 |
| Bauhöhe | 790 |
| Baulänge | 490 |
| Bautiefe | 278 |
| Dreiwege-Drosselklappe | nein |
| EAN-13 | 4015627382831 |
| Einstellbereich Temperatur heißes Leitungswasser | 20 - 60 |
| Gewicht | 26,3 kg |
| Größe Anschluss Speicher | 3/4 Zoll (20) |
| Kapazität heißes Leitungswasser bei 40 °C Dauerbetrieb | 16 |
| Legionellenüberwachung | nein |
| Material austauschbar | rostfreier Stahl |
| Max Arbeitsdruck | 4 |
| Max Vorlauftemperatur | 75 |
| Mit thermischer Isolierung | nein |
| Mit Zirkulationsanschluss | nein |
| Montage | Wand |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Nennleistung | 13,5 |
| Regelung | ja |
| Sicherheitsventil im Trinkwasserkreis | nein |
| Trinkwasserpumpe | nein |
| Volumenstromsensor | Turbine |
| Werkstoff Lotmaterial Wärmetauscher | rostfreier Stahl |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 26295273 |
