Glen Dimplex Kugelhahnschiene 4-Leiter KHS 7, DN 20 3/4" 7 Kugelhähne für Trinkwasserstation TWES
Die GD Kugelhahnschiene 4-Leiter KHS 7 von Glen Dimplex ist eine spezialisierte Anschlusslösung für die hygienische Trinkwassererwärmung. Diese Kugelhahnschiene ist mit sieben Kugelhähnen ausgestattet und dient dem zuverlässigen Absperren aller Anschlussleitungen einer Trinkwasserstation TWES. Sie ist für 4-Leiter Stationen konzipiert und lässt sich mit geringem Montageaufwand direkt in das Schrankmodul integrieren.
Welche Funktion erfüllt die Kugelhahnschiene KHS 7?
Die Kugelhahnschiene KHS 7 ist ein essenzielles Anschlussmodul für Trinkwasserstationen TWES. Sie ermöglicht das sichere Absperren sämtlicher Anschlussleitungen und ist speziell für 4-Leiter Stationen ausgelegt. Die Konstruktion unterstützt eine hygienische Trinkwassererwärmung und lässt sich mit geringem Montageaufwand direkt in ein passendes Schrankmodul integrieren.
Aus welchen Komponenten besteht die Kugelhahnschiene?

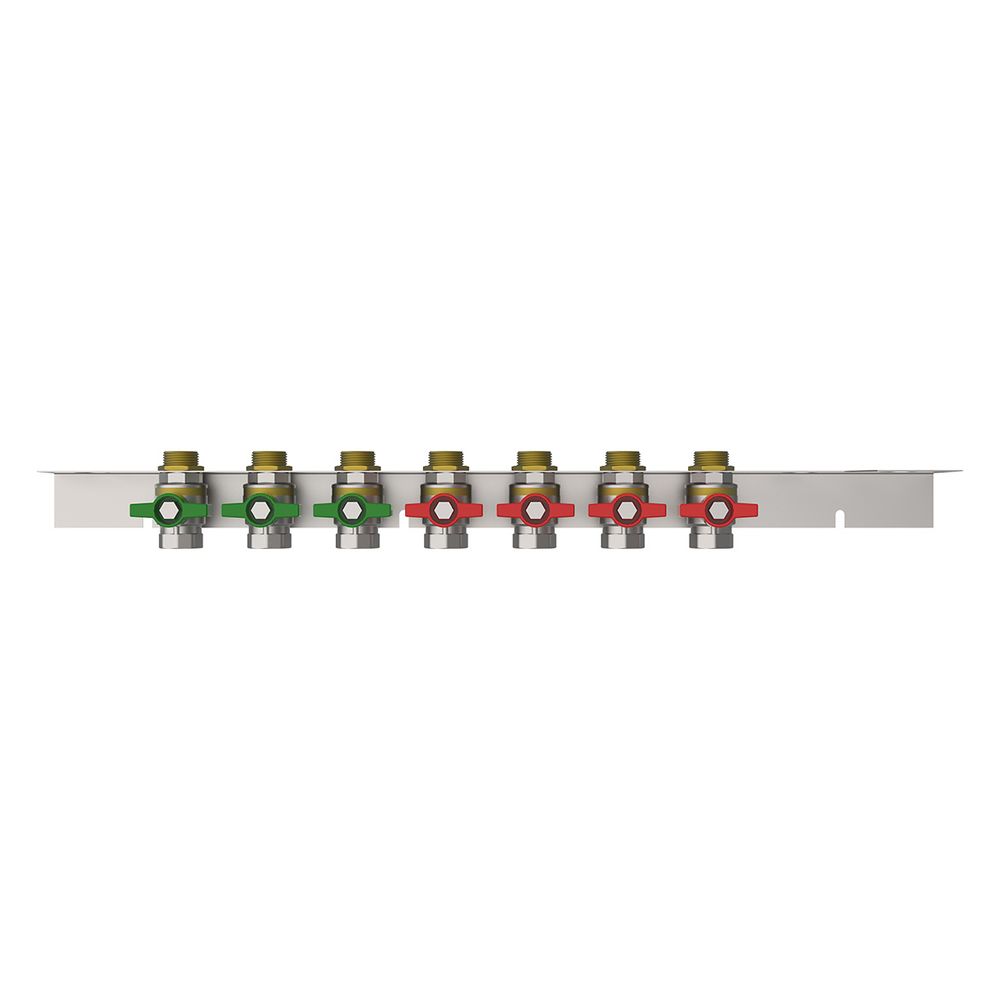

Die Kugelhahnschiene besteht aus einer robusten, verzinkten Halteschiene, die mit Befestigungs- und Aufnahmeöffnungen für die Kugelhähne versehen ist. Insgesamt sind sieben Kugelhähne des Typs DN20 aus Messing enthalten. Davon sind einige mit grünen Flügelgriffen für Trinkwasseranwendungen und andere mit roten Flügelgriffen für Heizungsanwendungen ausgestattet. Jede der Kugelhähne wird mit einer Messing Gegenmutter zur sicheren Fixierung auf der Halteschiene geliefert.
Welche Betriebsbedingungen sind zu beachten?
Für den Betrieb der Kugelhahnschiene KHS 7 sind spezifische Druck- und Temperaturgrenzen einzuhalten. Auf der Heizungsseite ist ein maximaler Betriebsdruck von 4 bar und eine maximale Betriebstemperatur von 75 °C zulässig. Für die Trinkwasserseite gelten ein maximaler Betriebsdruck von 10 bar und eine maximale Betriebstemperatur von 60 °C. Das Gewindemaß der Anschlüsse beträgt 3/4 Zoll.
Technische Daten
- Abmessungen (BxHxT): 660 x 71 x 71 mm
- Gewicht: 2,6 kg
- Anzahl Kugelhähne: 7
- Gewindemaß: 3/4 Zoll
- Material Kugelhähne: Messing
- Max. Betriebsdruck Heizungsseite: 4 bar
- Max. Betriebstemperatur Heizungsseite: 75 °C
- Max. Betriebsdruck Trinkwasserseite: 10 bar
- Max. Betriebstemperatur Trinkwasserseite: 60 °C
Die Glen Dimplex Kugelhahnschiene 4-Leiter KHS 7 bietet eine zuverlässige und übersichtliche Lösung zum Absperren von Anschlussleitungen in Trinkwasserstationen TWES. Sie ist für 4-Leiter Stationen ausgelegt und unterstützt die hygienische Trinkwassererwärmung. Mit sieben Kugelhähnen des Gewindemaßes 3/4 Zoll und Abmessungen von 660 x 71 x 71 mm ist sie für Betriebsdrücke von bis zu 4 bar auf der Heizungsseite (max. 75 °C) und 10 bar auf der Trinkwasserseite (max. 60 °C) geeignet.
Lieferumfang
- 1x GD Kugelhahnschiene 4-Leiter KHS 7
- 7x Kugelhahn DN20 Messing
- 7x Messing Gegenmutter
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | KHS 7 |
| Hersteller-Artikelnummer | 382630 |
| Hersteller | Dimplex |
| Art des Zubehörs/Ersatzteils | Anschlussset |
| Artikelnummer | DIMPLEX-382630 |
| EAN-13 | 4015627382633 |
| Ersatzteil | nein |
| Gewicht | 2,77 kg |
| Gewindemaß | 3/4 Zoll |
| Zubehör | ja |
| WEEE-Nr. | 26295273 |
