Beschreibung
Glen Dimplex Modul ungemischter Heizkreis MHUC 25 System M, DN 25 heizen und kühlen inkl. Umwälzpumpe
Das GD Modul ungemischter Heizkreis MHUC 25 von Glen Dimplex ist eine anschlussfertig vorkonfektionierte Baugruppe für ungemischte Heizkreise. Es ist speziell für Heiz- und Kälteanwendungen, insbesondere die dynamische Kühlung in Wärmepumpensystemen, konzipiert. Mit einem Heizwasserdurchfluss von bis zu 2,5 m³/h und einer integrierten Hocheffizienz-Umwälzpumpe bietet das Modul eine effiziente Lösung für moderne Haustechnik. Es ist ideal für die Wandaufstellung geeignet.
Wie ist das GD Modul MHUC 25 aufgebaut?

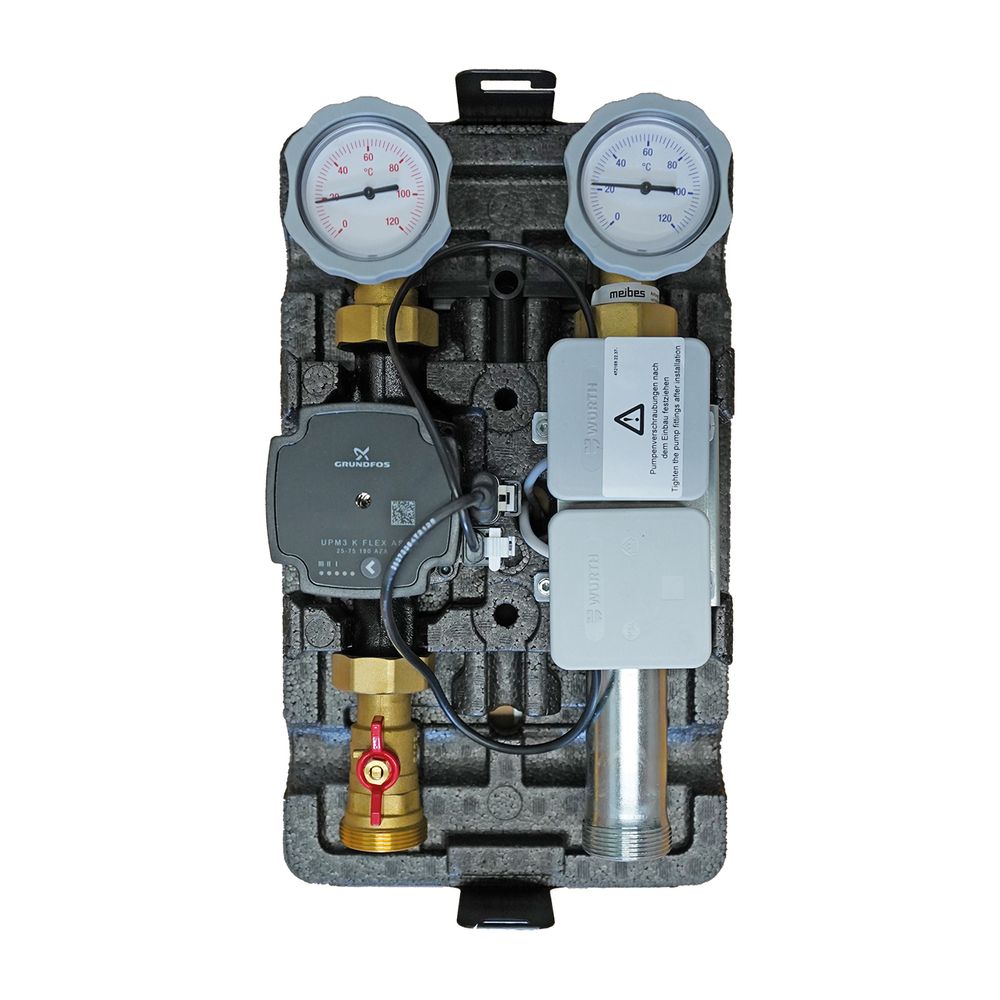

Das Modul ungemischter Heizkreis MHUC 25 ist eine kompakte und anschlussfertige Baugruppe, die für den Einsatz in Heiz- und Kälteanwendungen entwickelt wurde. Es besteht aus einer gedämmten Verrohrung aus Messing, geschützt durch eine Dämmschale mit weißer Abdeckblende aus Kunststoff. Integriert sind zwei Kugelhähne mit Rückschlagventil und Thermometern für den Vor- und Heizungsrücklauf sowie Pumpenkugelhähne. Eine Hocheffizienz-Umwälzpumpe mit PWM-Eingangssignal und einem Stichmaß von 180 ist fest verbaut. Die Umwälzpumpe ist steckerfertig vorverdrahtet für den direkten Anschluss an den Wärmepumpenmanager.
Welche Anschlüsse und Abmessungen bietet das Modul?
Das Modul ist für den Anschluss an den Heizkreis mit einem 1 Zoll Innengewinde (DN 25) und an den Wärmeerzeugerkreis mit einem G 1 1/2 Zoll Innengewinde (DN 40) ausgelegt. Der Nenndurchmesser des primären Anschlusses beträgt 1 Zoll, während der sekundäre Anschluss und der Pumpenanschluss jeweils 1 1/2 Zoll aufweisen. Alle Anschlüsse sind als Innengewinde (metrisch) ausgeführt. Die Abmessungen des Moduls betragen 250 mm in der Baulänge, 420 mm in der Bauhöhe und 250 mm in der Bautiefe. Das Gewicht beträgt 3,6 kg. Der Mittenabstand der primären und sekundären Anschlüsse liegt jeweils bei 125.
Für welche Medien und Betriebsbedingungen ist das Modul geeignet?
Das GD Modul MHUC 25 ist vielseitig einsetzbar und eignet sich für Heizung und Kühlung. Es ist kompatibel mit Medien wie Ethanol und Glykol. Es kann bei Mediumtemperaturen von 7 - 95 betrieben werden und ist für einen maximalen Arbeitsdruck von 6 ausgelegt. Die Strömungsrichtung ist linksseitig vorgesehen. Das Modul ist zudem für Servomotoren geeignet.
Technische Daten
- Bauhöhe: 420 mm
- Baulänge: 250 mm
- Bautiefe: 250 mm
- Gewicht: 3,6 kg
- Max. Heizwasserdurchfluss: 2,5 m³/h
- Anschluss Heizkreis: 1 Zoll Innengewinde (DN 25)
- Anschluss Wärmeerzeugerkreis: G 1 1/2 Zoll Innengewinde (DN 40)
- Einbaulänge der Pumpe: 180
- Mediumtemperatur: 7 - 95
- Max. Arbeitsdruck: 6
Das Glen Dimplex GD Modul ungemischter Heizkreis MHUC 25 bietet eine kompakte und effiziente Lösung für Heiz- und Kälteanwendungen in modernen Wärmepumpensystemen. Mit seinen Abmessungen von 250x420x250 mm und einem Gewicht von 3,6 kg lässt es sich platzsparend integrieren. Die integrierte Hocheffizienz-Umwälzpumpe sorgt für eine effiziente Umwälzung bei einem maximalen Durchfluss von 2,5 m³/h. Die robuste Bauweise mit Messingarmaturen und gedämmter Verrohrung sorgt für eine langlebige und zuverlässige Funktion bei Mediumtemperaturen von 7 - 95 und einem Arbeitsdruck von bis zu 6.
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen & Zubehör |
| Hersteller-Produktgruppe | Wärmepumpenzubehör |
| Hersteller-Artikelnummer | M99009 |
| Hersteller | Dimplex |
| Anzeigebereich Thermometer | 0 - 90 |
| Artikelnummer | DIMPLEX-M99009 |
| Ausführung | ungemischter Heizkreis |
| Auslaufhahn | nein |
| Automatische Entlüftung | ohne |
| Bauhöhe | 420 |
| Baulänge | 250 |
| Bautiefe | 250 |
| Doppelpumpe | nein |
| EAN-13 | 4021481271488 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | ja |
| Gewicht | 4,4 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Material Mantel | Kunststoff |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 7 - 95 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Außentemperatursensor | nein |
| Mit Dreiwegeventil | nein |
| Mit Füßen | nein |
| Mit Magnetitabscheider | ohne |
| Mit Manometer | nein |
| Mit Montageset | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Rückschlagklappe | ja |
| Mit Schlammabscheider | ohne |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit thermischer Isolierung | ja |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Mittenabstand Primäranschluss | 125 |
| Mittenabstand Sekundäreranschluss | 125 |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 1 1/2 Zoll (40) |
| Primärer Anschluss | Innengewinde (metrisch) |
| Pumpenanschluss | Innengewinde (metrisch) |
| Sekundärer Anschluss | Innengewinde (metrisch) |
| Strömungsrichtung | links |
| Tauchrohr | ohne |
| Verteiler | optional |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Messing |
| Witterungsabhängige Regelung | nein |
| WEEE-Nr. | 26295273 |
