Glen Dimplex Modul gemischter Heizkreis MHMC 25 System M, DN 25 heizen / kühlen mit 3-Wege-Mischer, Stellmotor und Umwälzpumpe
Das GD Modul gemischter Heizkreis MHMC 25 von Glen Dimplex ist eine anschlussfertig vorkonfektionierte Baugruppe für gemischte Heizkreise. Es ist konzipiert für Heiz- und Kälteanwendungen, einschließlich aktiver und stiller Kühlung, und eignet sich für einen Heizwasserdurchfluss bis maximal 2,5 m³/h. Mit seinen kompakten Maßen von 250 x 420 x 250 mm und einem Gewicht von 5 kg ist das Modul eine effiziente Lösung für Wärmepumpensysteme und kann direkt an den Wärmepumpenmanager angeschlossen werden.
Wie ist das Modul aufgebaut und welche Komponenten sind integriert?

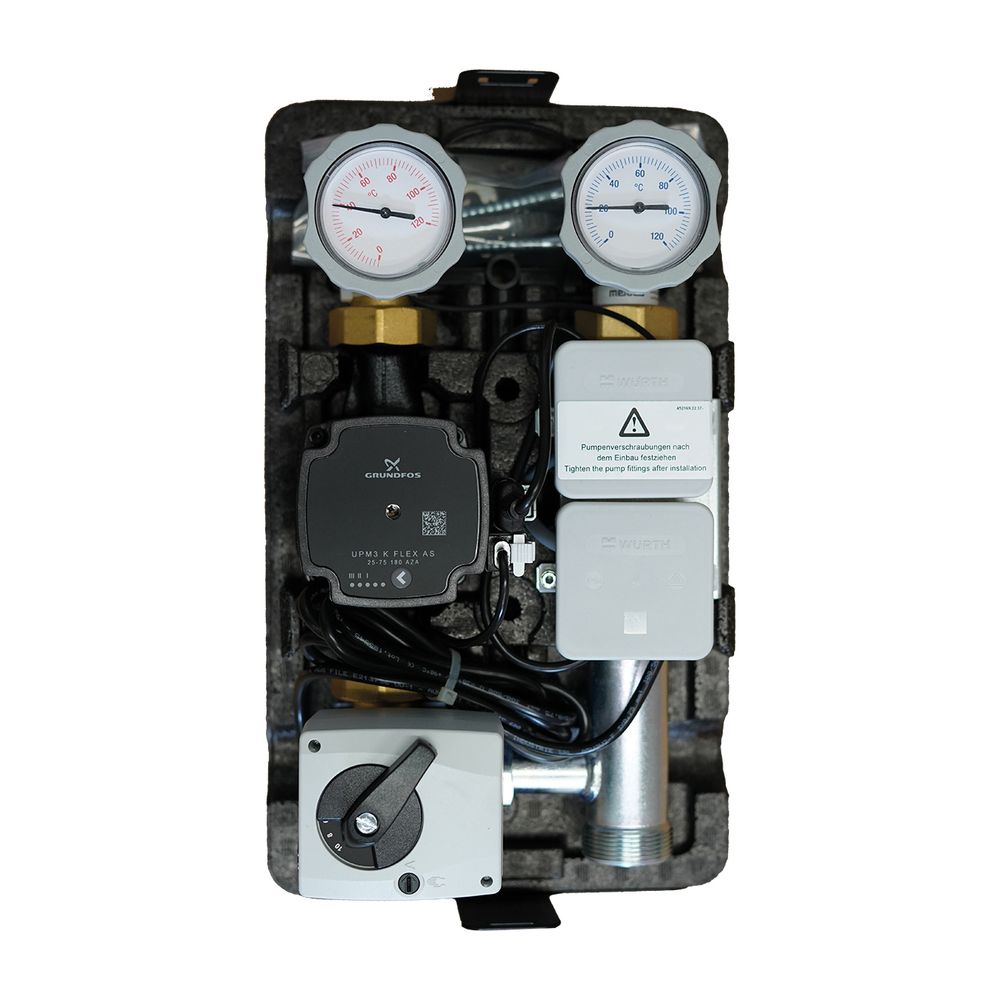

Das Modul MHMC 25 besteht aus hochwertigen Komponenten, die eine zuverlässige Funktion ermöglichen. Es umfasst zwei Kugelhähne mit Rückschlagventil und integrierten Thermometern für Vor- und Heizungsrücklauf. Pumpenkugelhähne sind ebenfalls enthalten. Die Verrohrung ist aus Messing gefertigt und gedämmt, um Wärmeverluste zu minimieren. Eine Dämmschale mit weißer Abdeckblende schützt die Baugruppe zusätzlich. Eine Hocheffizienz-Umwälzpumpe mit PWM-Eingangssignal und einem Stichmaß von 180 mm ist integriert. Ein 3-Wege-Mischer mit Stellmotor (140 Sekunden Laufzeit, Anschlussspannung AC 230 V, Schutzart IP 40) regelt die Mischtemperatur. Ein Anlegefühler NTC 10 ist ebenfalls Teil der Ausstattung.
Für welche Anwendungen ist das Modul geeignet?
Das Modul ist für den Einsatz in gemischten Heizkreisen konzipiert und unterstützt sowohl Heiz- als auch Kühlanwendungen (aktive, stille Kühlung). Es ist kompatibel mit Wärmepumpen und kann in Systemen verwendet werden, die Ethanol oder Glykol als Medium einsetzen. Die Baugruppe ist für eine Mediumtemperatur von 7 bis 95 °C und einen maximalen Arbeitsdruck von 6 bar ausgelegt.
Wie erfolgt die Installation und der Anschluss?
Das Modul ist für die Wandaufstellung vorgesehen und verfügt über Innengewindeanschlüsse (metrisch). Der Heizkreisanschluss beträgt 1 Zoll (DN 25), der Wärmeerzeugerkreis G 1 1/2 Zoll (DN 40). Der Pumpenanschluss hat einen Nenndurchmesser von 1 1/2 Zoll (DN 40). Die Strömungsrichtung ist links. Die Umwälzpumpe, der Mischer und der Fühler sind steckerfertig vorverdrahtet und ermöglichen einen direkten Anschluss an den Wärmepumpenmanager. Das Modul ist mit Wandbefestigungsbügeln ausgestattet, die eine einfache Montage ermöglichen.
Welche Schutz- und Ausstattungsmerkmale bietet das Modul?
Die Schutzart des Moduls und der elektrischen Komponenten beträgt IP 40. Es verfügt über eine thermische Isolierung und eine gedämmte Verrohrung, die Wärmeverluste reduziert. Die integrierten Thermometer zeigen Temperaturen im Bereich von 0 bis 90 °C an. Das Modul ist ohne automatische Entlüftung, Sicherheitsventil oder Schlammabscheider ausgeführt, bietet jedoch Pumpenkugelhähne und Rückschlagklappen zur Absperrung und Rückflussverhinderung.
Technische Daten
- Maße (BxHxT): 250 x 420 x 250 mm
- Gewicht: 5 kg
- Anschluss Heizkreis: 1 Zoll Innengewinde (DN 25)
- Anschluss Wärmeerzeugerkreis: G 1 1/2 Zoll Innengewinde (DN 40)
- Max. Heizwasserdurchfluss: 2,5 m³/h
- Mediumtemperatur: 7 - 95 °C
- Max. Arbeitsdruck: 6 bar
- Einbaulänge der Pumpe: 180 mm
- Schutzart: IP 40
- Anzeigebereich Thermometer: 0 - 90 °C
- Werkstoff Armaturen und Verrohrung: Messing
Das Glen Dimplex Modul gemischter Heizkreis MHMC 25 bietet eine kompakte und anschlussfertige Lösung für gemischte Heizkreise mit Heiz- und Kühlfunktion. Die Kombination aus Hocheffizienz-Umwälzpumpe, 3-Wege-Mischer mit Stellmotor und integrierten Thermometern ermöglicht eine präzise Regelung und einfache Installation. Mit einem maximalen Heizwasserdurchfluss von 2,5 m³/h und einer Mediumtemperatur von bis zu 95 °C ist das Modul vielseitig einsetzbar und unterstützt effiziente Wärmepumpensysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmepumpen & Zubehör |
| Hersteller-Produktgruppe | Wärmepumpenzubehör |
| Hersteller-Artikelnummer | M99010 |
| Hersteller | Dimplex |
| Anzeigebereich Thermometer | 0 - 90 |
| Artikelnummer | DIMPLEX-M99010 |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Automatische Entlüftung | ohne |
| Bauhöhe | 420 |
| Baulänge | 250 |
| Bautiefe | 250 |
| Doppelpumpe | nein |
| EAN-13 | 4021481271495 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | ja |
| Gewicht | 5,6 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Material Mantel | Kunststoff |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 7 - 95 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Außentemperatursensor | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Magnetitabscheider | ohne |
| Mit Manometer | nein |
| Mit Montageset | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Rückschlagklappe | ja |
| Mit Schlammabscheider | ohne |
| Mit Servomotor | ja |
| Mit Sicherheitsventil | nein |
| Mit thermischer Isolierung | ja |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Mittenabstand Primäranschluss | 125 |
| Mittenabstand Sekundäreranschluss | 125 |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | 1 1/2 Zoll (40) |
| Primärer Anschluss | Innengewinde (metrisch) |
| Pumpenanschluss | Innengewinde (metrisch) |
| Sekundärer Anschluss | Innengewinde (metrisch) |
| Strömungsrichtung | links |
| Tauchrohr | ohne |
| Verteiler | optional |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Messing |
| Witterungsabhängige Regelung | nein |
| WEEE-Nr. | 26295273 |
