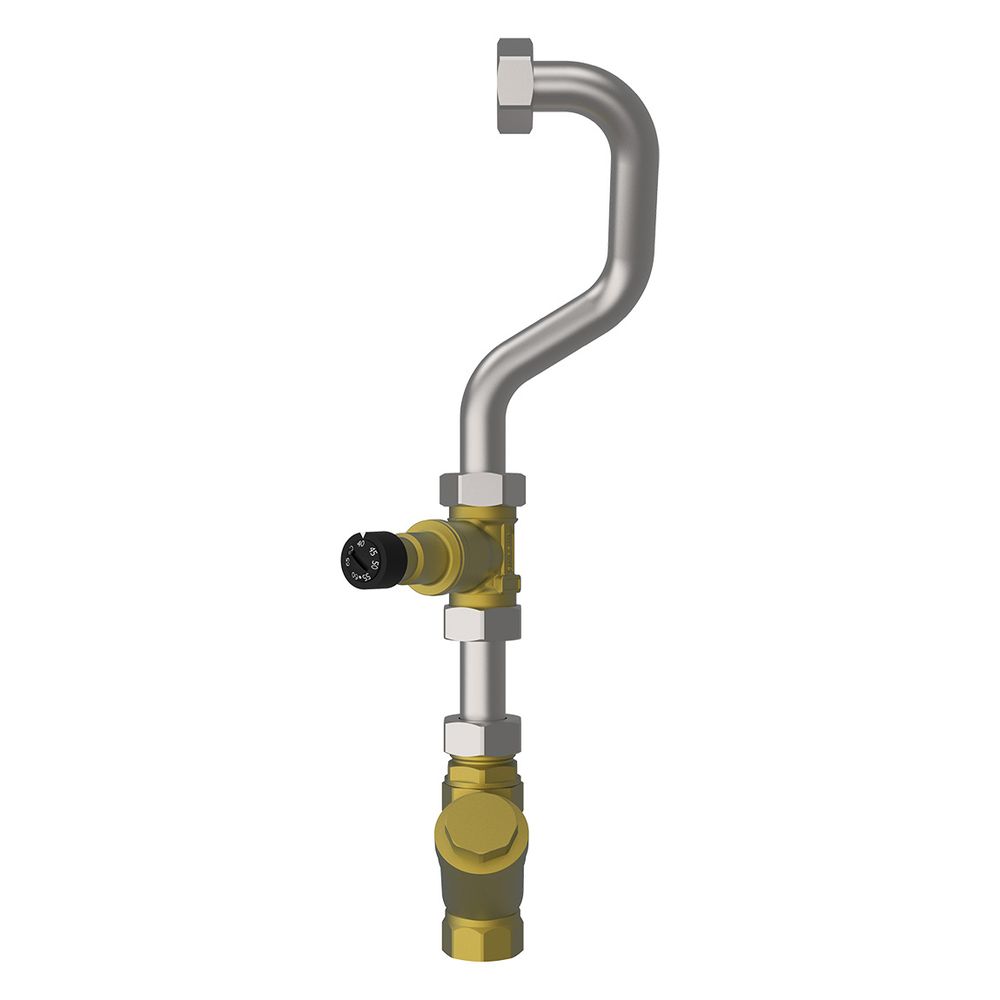

Glen Dimplex Umrüstset RTB GTA Smart, mit Rücklauftemperaturbegrenzer und Schmutzfänger G 3/4" IG

Das GD Umrüstset RTB GTA Smart Rücklauftemperaturbegrenzer ist ein spezialisiertes Anschlussset für Dimplex GTA Smart Wärmeübertragerstationen. Es kombiniert einen Rücklauftemperaturbegrenzer und einen Schmutzfänger inklusive Anschlussverrohrung. Dieses Set dient dazu, hohe Rücklauftemperaturen zu senken und die Station effektiv vor Schmutzpartikeln aus dem Heizungskreislauf zu schützen. Mit kompakten Abmessungen von 115x327x85 mm (BxHxT) und einem Gewicht von 1,1 kg ist es eine effiziente Lösung. Die Anschlüsse sind als G 3/4 Zoll Innengewinde ausgeführt.

Welche Funktion erfüllt das Umrüstset?

Das Umrüstset ist für die Montage an Dimplex GTA Smart Wärmeübertragerstationen konzipiert. Es optimiert die Effizienz des Heizungssystems, indem es hohe Rücklauftemperaturen aktiv senkt. Gleichzeitig schützt der integrierte Schmutzfänger die Wärmeübertragerstation zuverlässig vor Verunreinigungen und Schmutzpartikeln aus dem Heizungskreislauf. Dies trägt zur Langlebigkeit und Funktionssicherheit der gesamten Anlage bei.

Wie schützt der Schmutzfänger die Station?

Der im Set enthaltene Schmutzfänger ist aus robustem Messingguss gefertigt und verfügt über ein Edelstahlsieb mit einer Maschenweite von Ø 0,5 mm. Er filtert Schmutzpartikel aus dem Heizungskreislauf heraus und bewahrt die Wärmeübertragerstation vor Ablagerungen und möglichen Schäden. Der Schmutzfänger ist für einen Betriebsdruck von PN 16 und Betriebstemperaturen von -10 °C bis 100 °C ausgelegt.

Welche Eigenschaften bietet der Rücklauftemperaturbegrenzer?

Der Rücklauftemperaturbegrenzer ist ein zentrales Element zur Steuerung der Rücklauftemperaturen. Er ermöglicht die Einstellung einer maximalen Rücklauftemperatur im Bereich von 37 °C bis 65 °C. Werkseitig ist eine Temperatur von 40 °C voreingestellt. Die Genauigkeit beträgt ± 2 °C bei einem Differenzdruck kleiner 250 kPa dP. Der maximale Kv-Wert liegt bei 1,10 m³/h, und der Druckbereich entspricht PN 16.

Wie erfolgt die Installation des Umrüstsets?

Die Montage des GD Umrüstsets RTB GTA Smart ist unkompliziert und kann ohne großen Aufwand durchgeführt werden. Das Set wird direkt gegen das bestehende Anschlussrohr im Heizungsrücklauf der Dimplex GTA Smart Station ausgetauscht. Die Anschlussverrohrung besteht aus hochwertigem Edelstahl 1.4301. Die Anschlüsse für die Station und den Heizkreis sind jeweils als G 3/4 Zoll Innengewinde ausgeführt, was eine standardisierte und sichere Verbindung ermöglicht.

Technische Daten

• Abmessungen (BxHxT): 115 x 327 x 85 mm
• Gewicht: 1,1 kg
• Temperaturbereich Rücklauftemperaturbegrenzer: 37 °C - 65 °C
• Werkseitig voreingestellte Temperatur: 40 °C
• Genauigkeit Rücklauftemperatur: ± 2 °C bei < 250 kPa dP
• Max. Kv-Wert: 1,10 m³/h
• Druckbereich: PN 16
• Material Schmutzfänger: Messingguss mit Edelstahlsieb (Ø 0,5 mm)
• Betriebstemperatur Schmutzfänger: -10 °C bis 100 °C
• Anschlüsse: G 3/4 Zoll Innengewinde

Das GD Umrüstset RTB GTA Smart Rücklauftemperaturbegrenzer bietet eine effektive Lösung zur Optimierung und zum Schutz von Dimplex GTA Smart Wärmeübertragerstationen. Durch die präzise Regelung der Rücklauftemperatur im Bereich von 37 °C bis 65 °C und den zuverlässigen Schutz vor Schmutzpartikeln durch den Messingguss-Schmutzfänger mit Edelstahlsieb (Ø 0,5 mm) wird die Effizienz des Heizungssystems gesteigert und die Lebensdauer der Anlage verlängert. Die einfache Installation und die robusten Materialien wie Edelstahl 1.4301 für die Verrohrung unterstreichen die Qualität dieses Anschlusssets mit G 3/4 Zoll Innengewinde Anschlüssen.
