Beschreibung

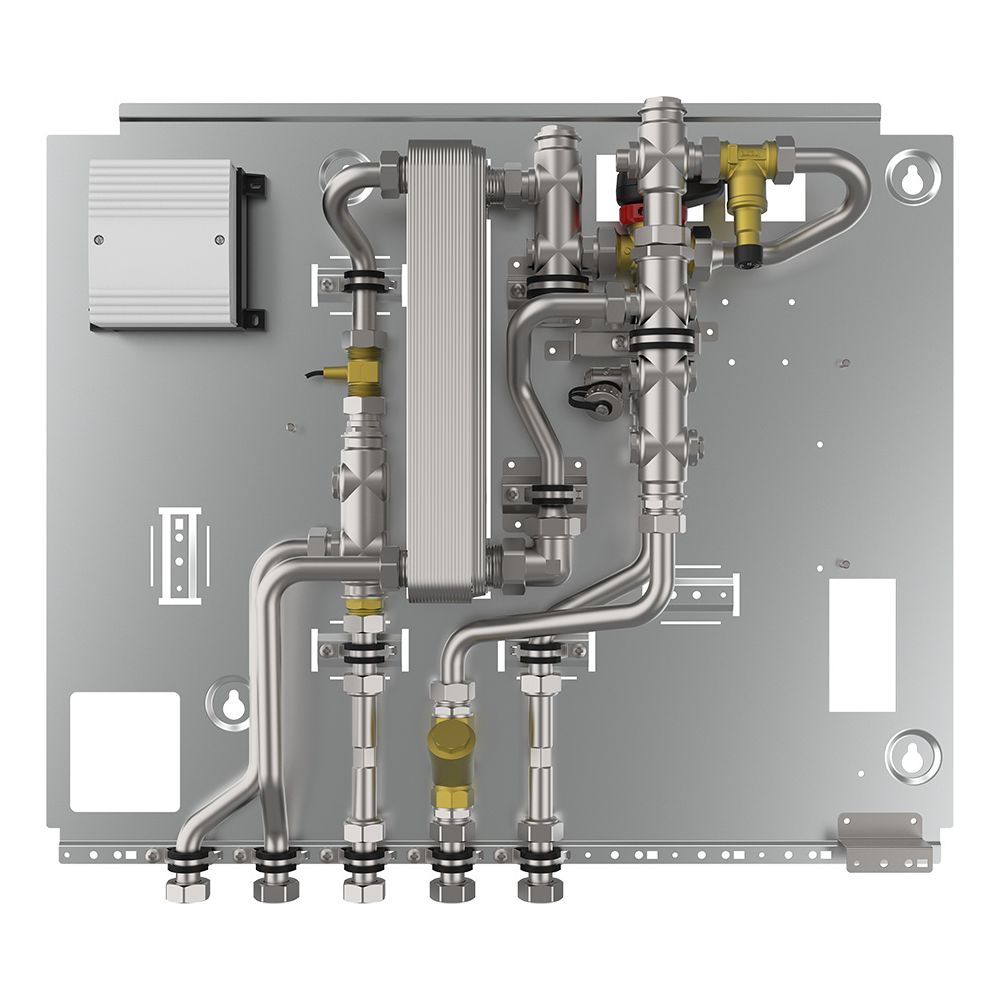

Glen Dimplex Wassererwärmungsstation TWES, bis 25l/min hygienische Trinkwassererwärmung 20-60 Grad C
Die GD Wassererwärmungsstation TWES von Glen Dimplex ist ein Hydraulikmodul für die hygienische Trinkwassererwärmung in Gebäuden. Diese 2-Leiter-Trinkwassererwärmungsstation mit Warmhaltung ermöglicht eine effiziente und zuverlässige Warmwasserbereitung mit einer individuell einstellbaren Warmwassertemperatur von 20 bis 60 °C und einer Kapazität von bis zu 25 Litern pro Minute bei 40 °C Dauerbetrieb. Die modular aufgebaute Station ist für die Montage in Auf- oder Unterputzschränken geeignet und kann mittels Erweiterungsmodulen zu einer Wohnungsstation ausgebaut werden. Mit ihren kompakten Abmessungen von 591 mm (Breite) x 680 mm (Höhe) x 102 mm (Tiefe) bietet sie flexible Einsatzmöglichkeiten.
Wie sorgt die TWES für hygienische Warmwasserbereitung?
Die Wassererwärmungsstation TWES ist ein thermisches Modul, das eine permanente Vorlauftemperatur und eine konstante Zapftemperatur durch eine integrierte Regelungseinheit sicherstellt. Die Warmwassertemperatur ist individuell einstellbar. Eine Komfortschaltung für Warmhalten und/oder Warmspülen der Heizungsseite ist ebenfalls vorhanden, um die Wasserqualität zu erhalten und die Bildung von unerwünschten Mikroorganismen zu reduzieren.
Welche Komponenten sind in der Heizungsseite integriert?
Die Heizungsseite verfügt über eine Verrohrung aus Edelstahl 1.430 und einen edelstahlgelöteten Plattenwärmeübertrager mit 44 Platten für eine effiziente Wärmeübertragung. Ein Umschaltventil für Trinkwasser und Heizung ist integriert. Zudem sind ein Einbauplatz für einen Wärmezähler (G ¾“AG - 110 mm), ein Einbaustück für Fühler (Ø 5 mm - 5,2 mm) und ein Schmutzfänger im Vorlauf vorhanden. Ein Warmhaltemodul ist ebenfalls Teil der Heizungsseite. Die Anschlüsse für Primär- und Sekundärseite der Heizung sind G ¾“ IG. Die maximale Betriebstemperatur beträgt 75 °C bei einem maximalen Betriebsdruck von 4 bar.
Was zeichnet die Warmwasserseite aus?
Die Warmwasserseite ist mit einer Verrohrung aus lebensmittelechtem Edelstahl 1.4401 ausgestattet. Ein Volumenstromsensor vom Typ Turbine ist integriert. Es gibt einen Einbauplatz für einen Wasserzähler (G ¾“AG - 110 mm). Der Anschluss für Warmwasser ist G ¾“ IG. Die maximale Zapftemperatur liegt bei 60 °C, und der maximale Betriebsdruck beträgt 10 bar.
Welche Installations- und Anschlussmöglichkeiten bietet die Station?
Die Wassererwärmungsstation TWES ist modular aufgebaut und kann wahlweise in einen Auf- oder Unterputzschrank montiert werden. Die Regelung ist integriert. Der elektrische Anschluss erfolgt mit 1/N/PE 230 V, 50 Hz, und die Schutzart ist IP 24. Die Anschlüsse für Rücklauf, Speicher, Vorlauf, Warmwasser und kaltes Trinkwasser sind als Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 3/4 Zoll (20) ausgeführt.
Technische Daten
- Bauhöhe: 680 mm
- Baulänge: 591 mm
- Bautiefe: 102 mm
- Gewicht: 12,2 kg
- Anschlussspannung: 230 V, 50 Hz
- Max. Vorlauftemperatur: 75 °C
- Max. Betriebsdruck Heizungsseite: 4 bar
- Max. Zapftemperatur Warmwasser: 60 °C
- Max. Betriebsdruck Warmwasserseite: 10 bar
- Kapazität Warmwasser bei 40 °C: 25 l/min
Die Glen Dimplex Wassererwärmungsstation TWES bietet eine zuverlässige und hygienische Lösung für die Warmwasserbereitung in Gebäuden. Mit einer maximalen Zapftemperatur von 60 °C und einer Kapazität von 25 Litern pro Minute bei 40 °C Dauerbetrieb ist sie für vielfältige Anwendungen geeignet. Die robuste Edelstahlverrohrung und der effiziente Plattenwärmetauscher sorgen für Langlebigkeit und optimale Leistung.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | TWES |
| Hersteller-Artikelnummer | 382560 |
| Hersteller | Dimplex |
| Absperrkugelhahn im Trinkwasserkreis | ja |
| Anschluss kaltes Trinkwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Rücklauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Speicher | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Vorlauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Warmwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschlussspannung | 230 |
| Artikelnummer | DIMPLEX-382560 |
| Aufladepumpe (Zentralheizung) | nein |
| Ausführung Temperatursensor | Pt1000 |
| Bauhöhe | 680 |
| Baulänge | 591 |
| Bautiefe | 102 |
| Dreiwege-Drosselklappe | nein |
| EAN-13 | 4015627382565 |
| Einstellbereich Temperatur heißes Leitungswasser | 20 - 60 |
| Gewicht | 13,5 kg |
| Größe Anschluss Speicher | 3/4 Zoll (20) |
| Kapazität heißes Leitungswasser bei 40 °C Dauerbetrieb | 25 |
| Legionellenüberwachung | nein |
| Material austauschbar | rostfreier Stahl |
| Max Arbeitsdruck | 4 |
| Max Vorlauftemperatur | 75 |
| Mit thermischer Isolierung | nein |
| Mit Zirkulationsanschluss | nein |
| Montage | Wand |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Regelung | ja |
| Sicherheitsventil im Trinkwasserkreis | nein |
| Trinkwasserpumpe | nein |
| Volumenstromsensor | Turbine |
| Werkstoff Lotmaterial Wärmetauscher | rostfreier Stahl |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 26295273 |
