Beschreibung
Glen Dimplex Unterputzgehäuse UPG L groß, für Trinkwasserstation TWES, HY und HYplus, für reine WW-Bereitung
Das GD Unterputzgehäuse groß UPG L von Glen Dimplex ist ein spezialisierter Montage- und Installationsschrank für die Unterputzmontage. Es wurde speziell für die Trinkwasserstationen TWES(HY)(+) zur reinen Warmwasserbereitung entwickelt. Das Gehäuse ermöglicht den einfachen, variablen und sicheren Einbau von Modulen für die Trinkwasserbereitung sowie Hydraulikmodulen für den Anschluss von bis zu 9 Heizkreisen. Es ist mit elektrischen Anschlusskomponenten kompatibel und eignet sich für den Einbau in Trockenbauwänden.
Wie ist das GD Unterputzgehäuse UPG L konstruiert?

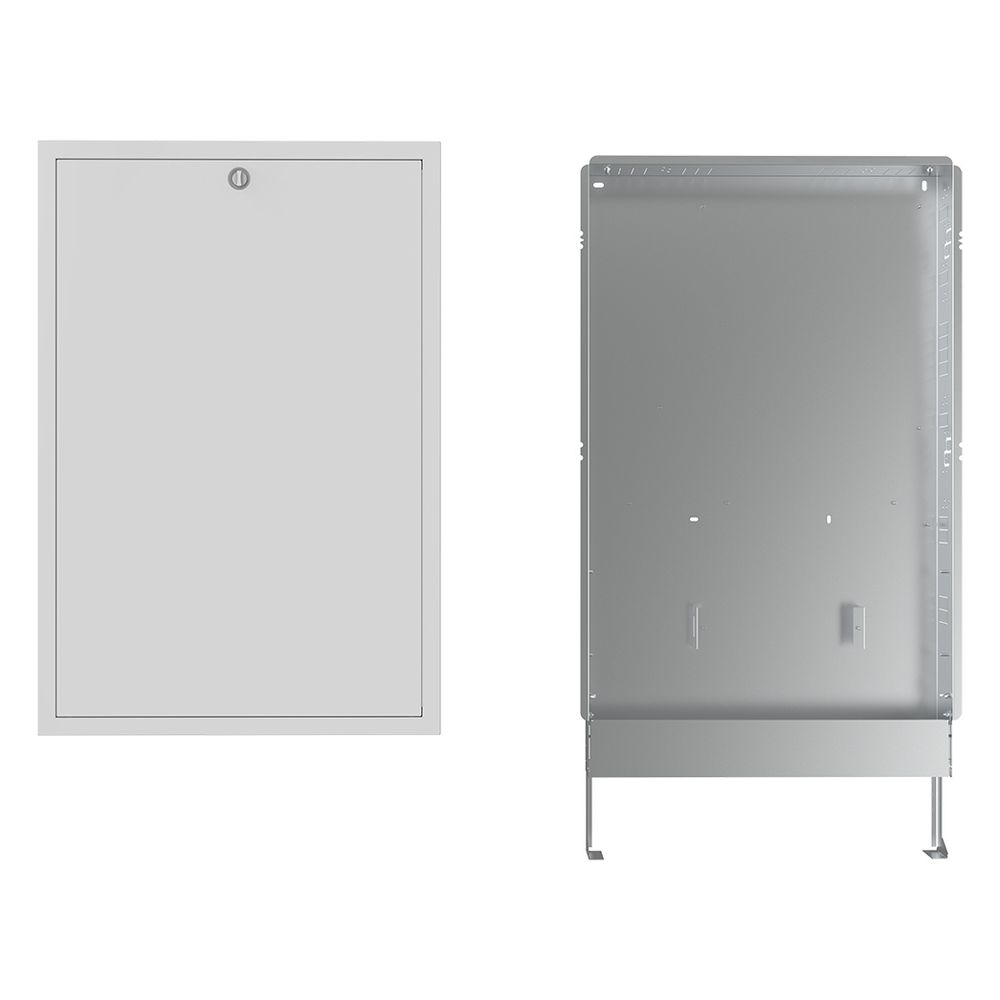

Das Unterputzgehäuse besteht aus einer Einbauzarge und einer Frontblende aus feuerverzinktem Stahlblech. Alle sichtbaren Teile sind in Weiß (RAL 9016) gehalten. Die Schrankfüße sind bis zu 160 mm ausziehbar, was eine flexible Anpassung an unterschiedliche Einbausituationen ermöglicht. Es ist für den Wandeinbau vorgesehen und bietet vorgefertigte Halterungspunkte für den Einbau in Trockenbauwänden. Zudem verfügt es über eine Tür und eine Montageplatte.
Welche Funktionen und Einsatzmöglichkeiten bietet das Gehäuse?
Das Gehäuse ist für den Einbau verschiedener Module zur Trinkwasserbereitung und Hydraulikmodule geeignet, die den Anschluss von bis zu 9 Heizkreisen ermöglichen. Es verfügt über vorbereitete Aufnahmepunkte für Trinkwassermodule, Kugelhahnschienen, Verteiler- und Hydraulikmodule sowie elektrische Komponenten. Die Montage- und Installationsschranklösung unterstützt eine einfache und sichere Installation der Komponenten und ermöglicht eine saubere Integration in die Wand.
Welche Abmessungen hat das GD Unterputzgehäuse UPG L?
Die Einbauzarge des Unterputzgehäuses misst in Breite x Höhe x Tiefe 724 x 1180-1340 x 110 mm. Komplett mit der Frontblende betragen die Maße 748 x 1195-1355 x 122-162 mm. Das Gesamtgewicht des Gehäuses liegt bei 19,5 kg. Diese Abmessungen und die Höhenverstellbarkeit der Füße tragen zur Anpassungsfähigkeit bei der Installation bei.
Technische Daten
- Breite Einbauzarge: 724 mm
- Höhe Einbauzarge: 1180 - 1340 mm
- Tiefe Einbauzarge: 110 mm
- Breite mit Frontblende: 748 mm
- Höhe mit Frontblende: 1195 - 1355 mm
- Tiefe mit Frontblende: 122 - 162 mm
- Gewicht: 19,5 kg
- Werkstoff: Stahl
- Farbe: Weiß (RAL 9016)
- Anzahl Heizkreise: bis zu 9
Das GD Unterputzgehäuse groß UPG L bietet eine durchdachte und sichere Lösung für die Unterputzmontage von Trinkwasserstationen und Heizungsverteilungssystemen. Mit seiner robusten Stahlblechkonstruktion, der weißen RAL 9016 Oberfläche, den variablen Maßen (z.B. Einbauzarge BxHxT 724x1180-1340x110 mm) und der Möglichkeit, bis zu 9 Heizkreise anzuschließen, ist es für vielfältige Installationsanforderungen geeignet. Die flexiblen Einbaumöglichkeiten, wie die bis zu 160 mm ausziehbaren Schrankfüße und die vorbereiteten Aufnahmepunkte, erleichtern die Montage erheblich.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | UPG L |
| Hersteller-Artikelnummer | 382650 |
| Hersteller | Dimplex |
| Anzahl der Gruppen | 1 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Artikelnummer | DIMPLEX-382650 |
| Ausführung der Oberfläche | verzinkt |
| Bauhöhe | 1180 - 1340 |
| Baulänge | 748 |
| Bautiefe | 122 |
| EAN-13 | 4015627382657 |
| Farbe | weiß |
| Geeignet für Bodenmontage | nein |
| Geeignet für Wandeinbau | ja |
| Geeignet für Wandmontage | ja |
| Gewicht | 23,3 kg |
| Höhenverstellbar | ja |
| Länge der Beine | 0 - 160 |
| Mit Aussparungen für Leitungen | ja |
| Mit Füßen | ja |
| Mit Innenisolierung | nein |
| Mit Montageplatte | ja |
| Mit Tür | ja |
| RAL-Nummer | 9016 |
| Werkstoff | Stahl |
| WEEE-Nr. | 26295273 |
