Beschreibung

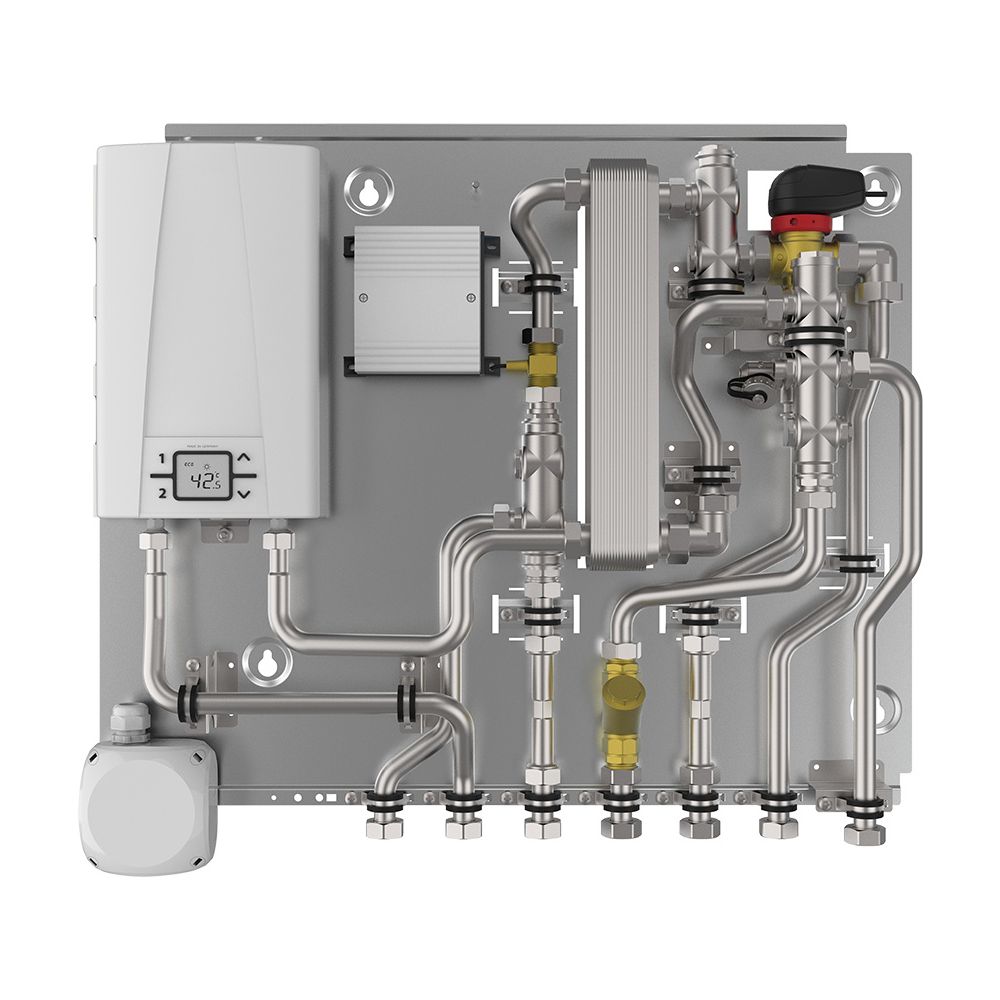

Glen Dimplex Wassererwärmungsstation TWES HY2, bis 12l/min hygienische Trinkwassererwärmung 20-60 Grad C
Die GD Wassererwärmungsstation TWES HY2 ist eine XL-Trinkwassererwärmungsstation mit elektrischer Nachheizung im 2-Leiter-System. Sie wurde für die hygienische Warmwasserbereitung in Gebäuden entwickelt und eignet sich besonders für den Einsatz mit Flächenheizungen und Niedertemperaturheizungen. Mit einer hohen Zapfleistung von 12 Litern pro Minute und einem integrierten Durchlauferhitzer bietet sie eine effiziente und zuverlässige Warmwasserversorgung.
Wie wird hygienische Trinkwassererwärmung sichergestellt?
Die Station verfügt über ein speziell für niedrige Vorlauftemperaturen geeignetes Hydraulikmodul. Dieses Modul ermöglicht eine hohe Zapfleistung und ist mit einem integrierten Durchlauferhitzer ausgestattet, der die hygienische Warmwasserbereitung unterstützt. Ideal für Gebäude mit Flächenheizungen und Niedertemperaturheizungen.
Wie wird eine konstante Warmwassertemperatur erreicht?
Ein thermisches Modul in der Station sorgt für eine permanente Vorlauftemperatur und eine konstante Zapftemperatur. Dies wird durch eine integrierte Regelungseinheit ermöglicht, die eine individuelle Einstellung der Warmwassertemperatur im Bereich von 20 bis 60 °C erlaubt. Eine Komfortschaltung für Warmspülen der Heizungsseite ist ebenfalls integriert.
Welche Installations- und Erweiterungsoptionen bietet die Station?
Die TWES HY2 ist modular aufgebaut und bietet einen Einbauplatz für einen Wärmezähler (G 3/4 Zoll AG - 110 mm). Optional kann die Station mittels Erweiterungsmodulen zu einer Wohnungsstation erweitert werden. Die Montage ist wahlweise in einem Auf- oder Unterputzschrank möglich und erfolgt wandhängend.
Welche Materialien und Komponenten sind verbaut?
Die Heizungsseite ist mit einer Verrohrung aus Edelstahl 1.4301 ausgestattet und verfügt über einen edelstahlgelöteten Plattenwärmeübertrager mit 44 Platten. Ein Umschaltventil für Trinkwasser und Heizung sowie ein Schmutzfänger im Vorlauf sind integriert. Die Warmwasserseite besteht aus lebensmittelechtem Edelstahl 1.4401 und beinhaltet einen Volumenstromsensor vom Typ Turbine. Die Wärmetauscher sind vollversiegelt und aus rostfreiem Stahl gefertigt, ebenso das Lotmaterial.
Welche Betriebsparameter sind zu beachten?
Die maximale Betriebstemperatur auf der Heizungsseite beträgt 45 °C bei einem maximalen Betriebsdruck von 4 bar. Auf der Warmwasserseite sind bis zu 60 °C Zapftemperatur und ein maximaler Betriebsdruck von 10 bar zulässig. Der integrierte Durchlauferhitzer hat eine Nennleistung von 13,5 kW und ist für einen Durchfluss von 2,0 bis 15 l/min ausgelegt. Die elektrische Versorgung des Moduls erfolgt mit 230 V (1/N/PE, 50 Hz) und die des Durchlauferhitzers mit 400 V (3/PE, 50 Hz). Die Schutzart des Moduls ist IP 24, der Durchlauferhitzer ist mit IP 25 klassifiziert.
Technische Daten
- Abmessungen (BxHxT): 700 x 635 x 140 mm
- Gewicht: 17,6 kg
- Nennleistung Durchlauferhitzer: 13,5 kW
- Zapfleistung: 12 l/min
- Einstellbereich Warmwassertemperatur: 20 - 60 °C
- Max. Betriebstemperatur Heizungsseite: 45 °C
- Max. Betriebsdruck Heizungsseite: 4 bar
- Max. Betriebsdruck Warmwasserseite: 10 bar
- Material Wärmetauscher Heizung: Edelstahl 1.4301
- Material Wärmetauscher Warmwasser: Edelstahl 1.4401
Die GD Wassererwärmungsstation TWES HY2 bietet eine effiziente und hygienische Lösung zur Trinkwassererwärmung in Gebäuden mit Flächen- und Niedertemperaturheizungen. Mit einer Nennleistung von 13,5 kW und einer Zapfleistung von 12 Litern pro Minute ermöglicht sie eine konstante und individuell einstellbare Warmwasserbereitung. Die robuste Bauweise mit Edelstahlkomponenten und die flexible Montagemöglichkeit unterstreichen die Qualität und Anpassungsfähigkeit dieses Systems.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | TWES HY2 |
| Hersteller-Artikelnummer | 382590 |
| Hersteller | Dimplex |
| Absperrkugelhahn im Trinkwasserkreis | ja |
| Anschluss kaltes Trinkwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Rücklauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Speicher | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Vorlauf | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss Warmwasser | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschlussspannung | 400 |
| Artikelnummer | DIMPLEX-382590 |
| Aufladepumpe (Zentralheizung) | nein |
| Ausführung Temperatursensor | Pt1000 |
| Bauhöhe | 615 |
| Baulänge | 680 |
| Bautiefe | 109 |
| Dreiwege-Drosselklappe | nein |
| EAN-13 | 4015627382596 |
| Einstellbereich Temperatur heißes Leitungswasser | 20 - 60 |
| Gewicht | 17,6 kg |
| Größe Anschluss Speicher | 3/4 Zoll (20) |
| Kapazität heißes Leitungswasser bei 40 °C Dauerbetrieb | 12 |
| Legionellenüberwachung | nein |
| Material austauschbar | rostfreier Stahl |
| Max Arbeitsdruck | 4 |
| Max Vorlauftemperatur | 75 |
| Mit thermischer Isolierung | nein |
| Mit Zirkulationsanschluss | nein |
| Montage | Wand |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Rücklauf | 3/4 Zoll (20) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zufuhr | 3/4 Zoll (20) |
| Nennleistung | 13,5 |
| Regelung | ja |
| Sicherheitsventil im Trinkwasserkreis | nein |
| Trinkwasserpumpe | nein |
| Volumenstromsensor | Turbine |
| Werkstoff Lotmaterial Wärmetauscher | rostfreier Stahl |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 26295273 |
