Beschreibung

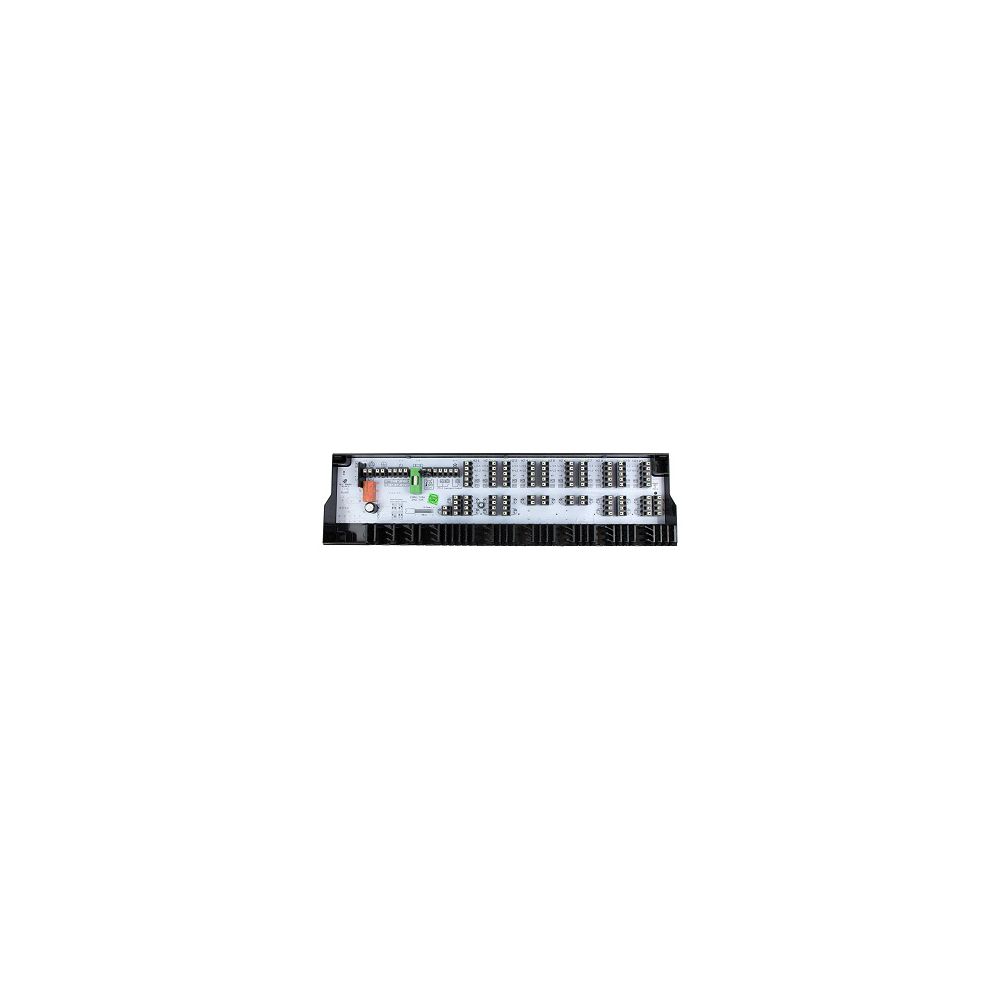

Glen Dimplex Klemmleiste AL ETS VHK, für Regelantrieb 230V 4-fach Heizkreiserweiterung
Die GD Klemmleiste für Antrieb AL ETS VHK ist eine 4-fach Heizkreiserweiterung, die als elektrischer Verteiler für Regelantriebe mit 230V dient. Sie ist für den Einbau in Wohnungsstationen konzipiert und ermöglicht die Verteilung von Spannungsversorgung, Stellsignalen und einem gemeinsamen Zeitprogramm für Raumgeräte und thermische Antriebe. Mit einer Schutzart von IP 24 und der Möglichkeit, bis zu 10 Heizkreise zu verkabeln, ist sie eine zentrale Komponente für die Heizkreisverteilung.
Wie unterstützt die Klemmleiste die Heizkreisregelung?
Die Klemmleiste ermöglicht die einfache Verkabelung von bis zu 10 Heizkreisen. Sie leitet Schaltsignale von Einzelraumreglern für das Heizen oder Heizen/Kühlen weiter und übermittelt individuelle Zeitbefehle oder Nachtabsenkungen an entsprechende Stellantriebe über maximal zwei Zeitkanäle. Der Anschluss von bis zu 18 Stellantrieben ist mit diesem Verteiler möglich.
Welche Funktionen bietet die Pumpen- und Kesselsteuerung?
Eine integrierte Pumpenlogik mit einstellbarer Nachlaufzeit steuert die Umwälzpumpe präzise an. Die Umschaltung der Pumpensteuerung ist sowohl für NC- als auch für NO-Antriebe ausgelegt. Eine integrierte Ventilschutzfunktion trägt zur Langlebigkeit der Anlage bei. Zudem ist ein Eingang für einen Temperaturbegrenzer oder Taupunktwächter vorhanden.
Wie ist die Klemmleiste konstruiert und angeschlossen?
Die Klemmleiste verfügt über eine durchdachte Kabelführung, eine normkonforme Zugentlastung und eine schraublose Klemmenanschlusstechnik für eine schnelle und sichere Installation. Die elektrischen Anschlüsse sind als Steckklemmanschlüsse ausgeführt und unterstützen Leiterquerschnitte von 0,25 bis 1,5. Der Isolierkörper besteht aus halogenfreiem Thermoplast in grauer Farbe. Der Betriebsstatus wird über LEDs angezeigt.
Technische Daten
- Abmessungen (B x H x T): 327 x 90 x 52 mm
- Gewicht: 0,3 kg
- Anschluss: 1/N/PE ~230 V, 50 Hz
- Bemessungsspannung: 230 V
- Schutzart: IP 24
- Betriebstemperatur: 0 - 50 °C
- Anschließbarer Leiterquerschnitt: 0,25 - 1,5
- Montageart: Direktmontage
- Farbe: Grau
- Werkstoff Isolierkörper: Thermoplast, halogenfrei
- Max. Heizkreise: 10
- Max. Stellantriebe: 18
- Max. Zeitkanäle: 2
Die GD Klemmleiste für Antrieb AL ETS VHK bietet eine zuverlässige und übersichtliche Lösung zur Verteilung von Spannungsversorgung und Steuerbefehlen in Heizkreisverteilern. Mit integrierten Schutzfunktionen, flexibler Pumpensteuerung und einfacher Montage unterstützt sie die effiziente Regelung von Heizkreisen. Die technischen Eigenschaften wie die Bemessungsspannung von 230 V, die Schutzart IP 24 und die Möglichkeit, bis zu 10 Heizkreise anzuschließen, machen sie zu einer vielseitigen Komponente für Heizungsanlagen.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | AL ETS VHK |
| Hersteller-Artikelnummer | 382750 |
| Hersteller | Dimplex |
| Abschlussplatte erforderlich | nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,25 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 1,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Artikelnummer | DIMPLEX-382750 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bauhöhe | 90 |
| Baulänge | 327 |
| Bautiefe | 52 |
| Bemessungsspannung | 230 |
| Betriebstemperatur | 0 - 50 |
| EAN-13 | 4015627382756 |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Farbe | grau |
| Gewicht | 0,53 kg |
| Halogenfrei | ja |
| Montageart | Direktmontage |
| Transparent | nein |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 26295273 |
