Glen Dimplex Kugelhahnschiene 2-Leiter KHS 5, DN 20 3/4" 5 Kugelhähne für Trinkwasserstation TWES
Die GD Kugelhahnschiene 2-Leiter KHS 5 von Glen Dimplex ist eine Anschlusslösung mit fünf Kugelhähnen, die speziell für die hygienische Trinkwassererwärmung an der Trinkwasserstation TWES entwickelt wurde. Sie ermöglicht das Absperren aller Anschlussleitungen mit geringem Montageaufwand und ist für den Einsatz in 2-Leiter-Systemen konzipiert. Mit kompakten Maßen von 530x71x71 mm und einem Gewicht von 2 kg lässt sich die Schiene direkt in das Schrankmodul integrieren.
Wie ist die Kugelhahnschiene aufgebaut?

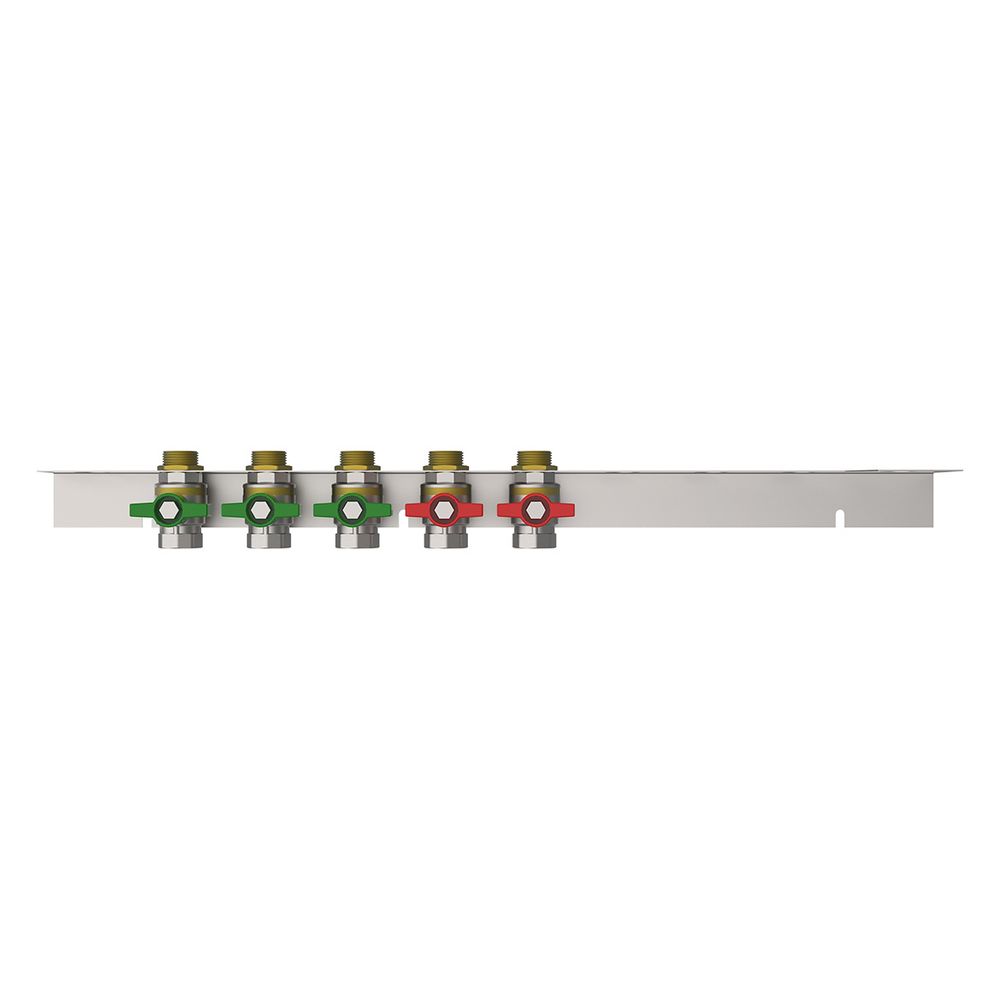

Die Kugelhahnschiene besteht aus einer verzinkten Halteschiene mit Befestigungs- und Aufnahmeöffnungen für die Kugelhähne. Die fünf Kugelhähne sind aus Messing gefertigt und verfügen über einen Flügelgriff in unterschiedlichen Farben zur Unterscheidung der Anwendungen: grün für Trinkwasser und rot für Heizungsanwendungen. Jede Armatur ist mit einer Messing-Gegenmutter ausgestattet, die das Fixieren auf der Halteschiene ermöglicht.
Für welche Anwendungen ist die KHS 5 geeignet?
Die Kugelhahnschiene ist für den Einsatz an der Trinkwasserstation TWES vorgesehen und dient dem Absperren der Anschlussleitungen in 2-Leiter-Systemen. Die grünen Kugelhähne sind für Trinkwasseranwendungen ausgelegt, während die roten Kugelhähne für Heizungsanwendungen bestimmt sind. Damit unterstützt die KHS 5 eine klare Trennung und sichere Handhabung der verschiedenen Medien.
Welche Betriebsbedingungen sind zu beachten?
Die Kugelhähne sind für unterschiedliche Betriebsdrücke und Temperaturen ausgelegt: Auf der Heizungsseite beträgt der maximale Betriebsdruck 4 bar bei einer maximalen Betriebstemperatur von 75 °C. Auf der Trinkwasserseite sind bis zu 10 bar Betriebsdruck und eine maximale Betriebstemperatur von 60 °C zulässig. Diese Werte stellen eine sichere Funktion innerhalb der spezifizierten Grenzen sicher.
Wie erfolgt die Montage der Kugelhahnschiene?
Die KHS 5 lässt sich mit geringem Montageaufwand direkt in das Schrankmodul der Trinkwasserstation TWES integrieren. Die Halteschiene bietet Befestigungs- und Aufnahmeöffnungen, die eine einfache und sichere Montage der Kugelhähne ermöglichen. Die Messing-Gegenmuttern dienen der festen Fixierung der Kugelhähne auf der Schiene.
Technische Daten
- Anzahl Kugelhähne: 5
- System: 2-Leiter
- Nennweite Kugelhähne: DN20
- Material Kugelhähne: Messing
- Flügelgrifffarben: grün (Trinkwasser), rot (Heizung)
- Gewindemaß: 3/4 Zoll
- Abmessungen (BxHxT): 530 x 71 x 71 mm
- Gewicht: 2 kg
- Max. Betriebsdruck Heizung: 4 bar
- Max. Betriebstemperatur Heizung: 75 °C
- Max. Betriebsdruck Trinkwasser: 10 bar
- Max. Betriebstemperatur Trinkwasser: 60 °C
Die GD Kugelhahnschiene 2-Leiter KHS 5 bietet eine zuverlässige und übersichtliche Lösung zum Absperren der Anschlussleitungen an der Trinkwasserstation TWES. Mit fünf robusten Messing-Kugelhähnen, differenzierten Flügelgriffen und klar definierten Betriebsgrenzen unterstützt sie eine sichere und hygienische Trinkwassererwärmung in 2-Leiter-Systemen.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | KHS 5 |
| Hersteller-Artikelnummer | 382620 |
| Hersteller | Dimplex |
| Art des Zubehörs/Ersatzteils | Anschlussset |
| Artikelnummer | DIMPLEX-382620 |
| EAN-13 | 4015627382626 |
| Ersatzteil | nein |
| Gewicht | 2,14 kg |
| Gewindemaß | 3/4 Zoll |
| Zubehör | ja |
| WEEE-Nr. | 26295273 |
