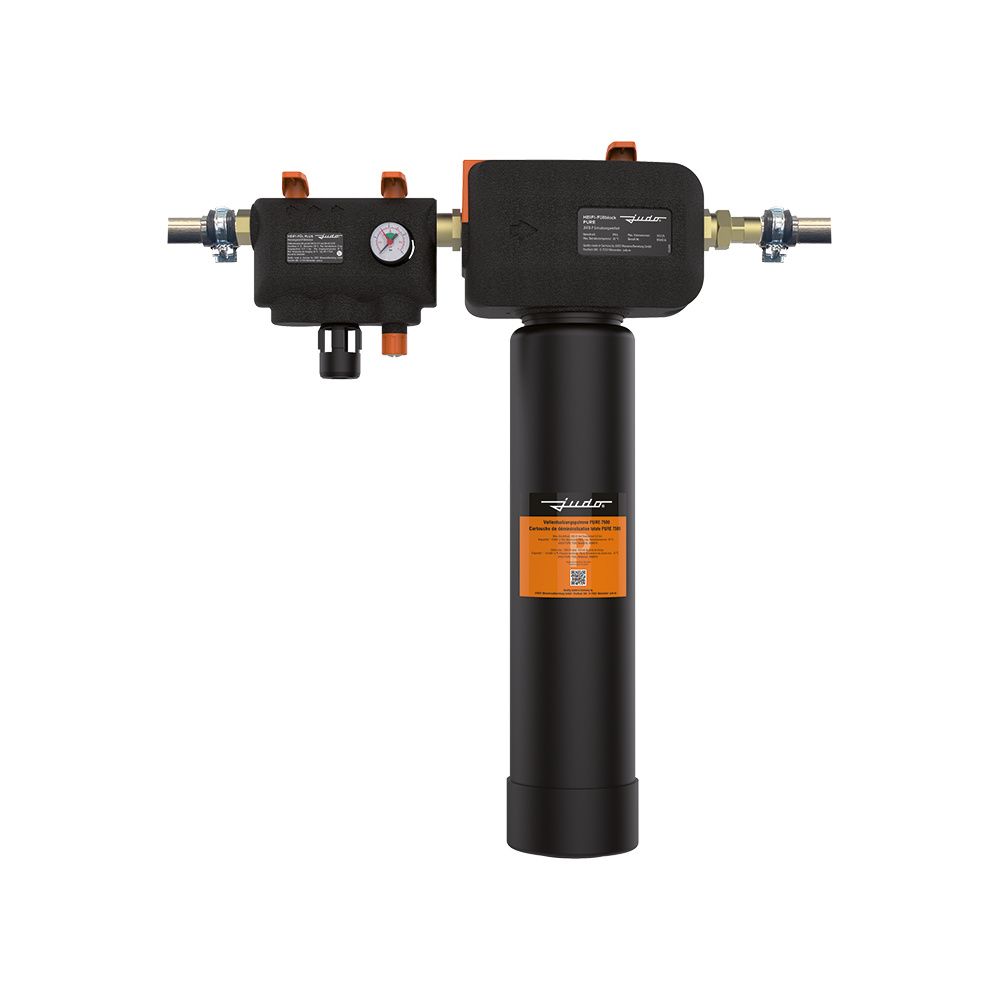

Judo Heifi Pure Set Heizungs-Nachspeisestation Pure 3500, R 3/4", 150l/h

Das Heifi Pure Set 150 (Modell Heifi Pure Set 150) von Judo ist eine Heizungs-Nachspeisestation zur Befüllung und Nachspeisung von Warmwasserheizungsanlagen mit entsalztem Wasser nach DIN EN 1717 und VDI 2035. Das System vermindert den Eintrag von Sauerstoff in die Heizungsanlage und unterstützt somit einen verlässlichen Betrieb. Es eignet sich ideal für den Einsatz in modernen Heizungssystemen, bei denen eine normgerechte Wasseraufbereitung gefordert ist.

Wie sichert die Nachspeisestation das Trinkwassernetz ab?

Die Nachspeisestation Judo Heifi-Fül Plus (Modell JHF-F Plus 3/4") ermöglicht eine dauerhafte Verbindung von Trinkwassernetz und Heizungssystem, gesichert durch einen Rohrtrenner Typ BA nach DIN EN 1717. Über den verbauten Druckminderer wird der Druck konstant gehalten und bei abfallendem Druck im Heizungssystem automatisch nachgespeist. Zur Ausstattung gehören ein- und ausgangsseitige Absperrventile, ein Druckminderer, ein Manometer und ein Rohrtrenner Typ BA.

Welche Kontrollfunktionen bietet der Füllblock bei der Wasseraufbereitung?

Der Judo Heifi-Füllblock Pure JHFB-P ist eine Einheit für den Festeinbau zur Entsalzung des Füll- und Ergänzungswassers nach VDI 2035. Das Gehäuse besteht aus hochwertigem Kunststoff mit Isolierschalen aus EPP und ist für den waagrechten Anschluss an die Rohrleitung ausgelegt. Ein integrierter Turbinenwasserzähler erfasst die Füll- und Ergänzungswassermenge, während eine Leitfähigkeitsmesssonde die Produktwasserleitfähigkeit misst. Über eine Folientastatur und ein LCD-Display werden Patronentyp, Rohwasserhärte sowie die gewünschte maximale Leitfähigkeit eingegeben und überwacht. Das Display zeigt die Restkapazität und die Produktwasserleitfähigkeit an und gibt eine Meldung bei Kapazitätsüberschreitung aus. Des Weiteren ist ein Ausgang zur Ansteuerung eines externen Melderelais vorhanden. Die Spannungsversorgung erfolgt über zwei 1,5 V Microbatterien (AAA). Ein ausgangsseitiger Absperrkugelhahn und ein Probenahmeventil sind ebenso enthalten, wobei alle Materialien für den Einsatz in entsalztem Wasser geeignet sind.

Welche Ergiebigkeit weist die Vollentsalzungspatrone auf?

Die Einweg-Vollentsalzungspatrone Judo Pure 3500 besteht aus glasfaserverstärktem Kunststoff und ist mit einem Mischbett-Ionenaustauscherharz zur Entsalzung gefüllt. Sie wird an der Unterseite des Füllblocks über ein 2,5"-Außengewinde angebunden. Die Patrone besitzt eine Kapazität von 3500 l x °dH, was bei einer Rohwasserhärte von 20 °dH einer Füllwassermenge von ca. 175 Litern entspricht.

Technische Daten

• Rohranschluss: 3/4 Zoll Außengewinde mit Verschraubung
• Füllleistung max.: 150 l/h
• Betriebsdruck max.: 6 bar
• Betriebstemperatur max.: 30 °C
• Einbaulänge: 423 mm
• Einbautiefe Mitte Rohr: 75 mm
• Gesamthöhe ohne Patrone: 228 mm
• Patronenkapazität: 3500 l x °dH
• Spannungsversorgung: 2x Microbatterien 1,5 V (AAA)

Das Judo Heifi Pure Set 150 stellt eine kontrollierte Nachspeisung und Entsalzung von Heizungswasser gemäß DIN EN 1717 und VDI 2035 sicher. Mit einer maximalen Füllleistung von 150 l/h, einem Betriebsdruck von bis zu 6 bar und der Patronenkapazität von 3500 l x °dH bietet die Nachspeisestation eine funktionale Lösung zur Verminderung des Sauerstoffeintrags im Heizungssystem.

Lieferumfang

• 1x Judo Heifi Pure Set 150 Heizungs-Nachspeisestation
• 1x Judo Pure 3500 Einweg-Vollentsalzungspatrone
• 2x Microbatterien 1,5 V (AAA)
