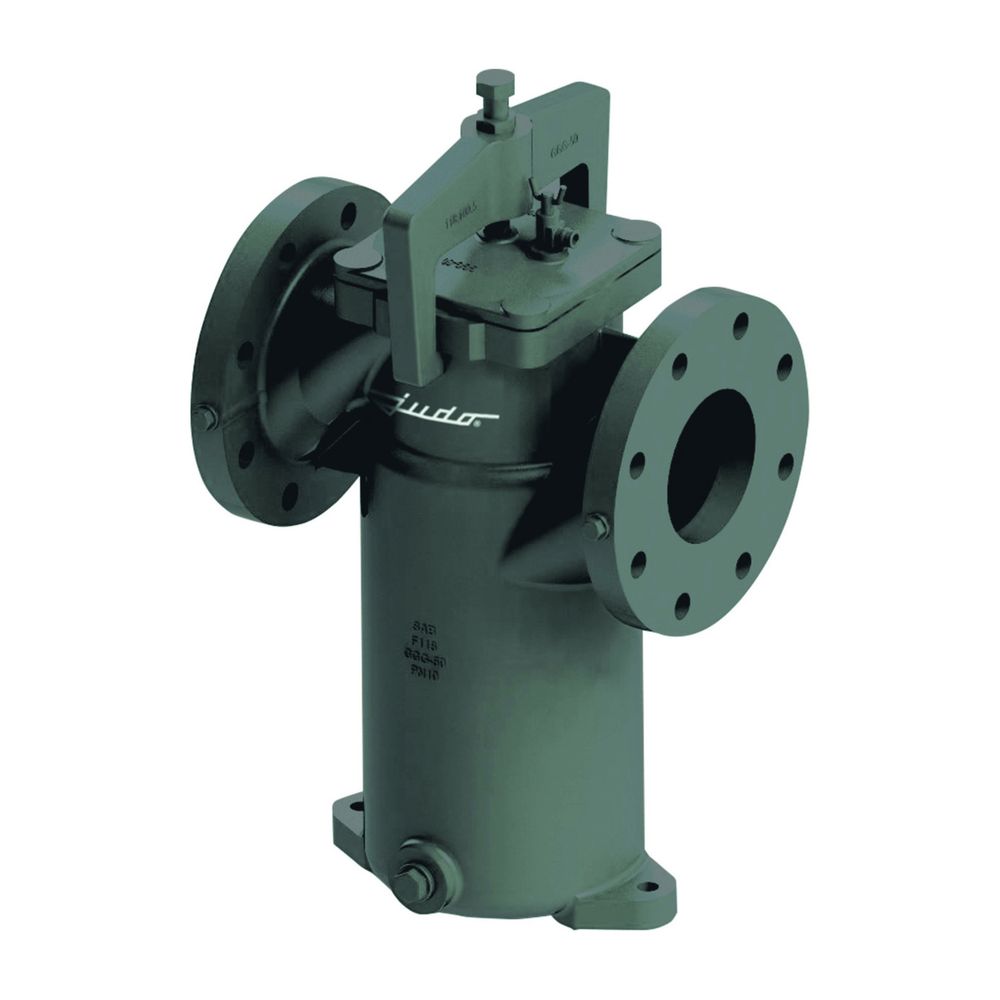

Judo Siebkorbfilter JSKF DN 100 für Heizwasser, 70m3/h, PN 10, 50um

Der JUDO Siebkorbfilter JSKF DN 100 ist eine spezialisierte Lösung für die Filtration von Heizwasser und anderen Kreislaufwässern. Dieses Modell schützt zuverlässig vor Schmutzpartikeln und ist gemäß ÖNORM H 5195-1 ausgelegt. Mit einem robusten Gussgehäuse und einem langlebigen, leicht zu reinigenden Siebeinsatz aus Edelstahl ist der Filter für einen maximalen Wasserdurchfluss von 70 m³/h und einen Betriebsdruck von bis zu 10 bar konzipiert.

Wie schützt der JUDO Siebkorbfilter JSKF DN 100 das System?

Der Siebkorbfilter JSKF DN 100 schützt durch die effiziente Filtration von Schmutzpartikeln in Heizwasser und anderen Kreislaufwässern. Der Siebeinsatz aus Edelstahl verfügt über eine Maschenweite von 50 ym (0,05 mm), die eine präzise Abscheidung von Verunreinigungen ermöglicht. Dies trägt zur Sicherstellung eines dauerhaft sauberen und effizienten Betriebs der Kreislaufsysteme bei.

Welche Konstruktionsmerkmale zeichnen den Siebkorbfilter aus?

Das robuste Gussgehäuse des Siebkorbfilters ist innen und außen korrosionsbeständig mit Kunststoff beschichtet, was eine lange Lebensdauer fördert. Es ist mit gegenüberliegenden, höhengleichen Anschlussflanschen nach DIN EN 1092-2 Form A ausgestattet. Für eine einfache Wartung und Entnahme des Siebeinsatzes ist der Filterdeckel mit einem Schnellverschlussbügel versehen. Zusätzlich erleichtern eine Entlüftungs- und Entleerungsschraube die Handhabung.

Welche Erweiterungsmöglichkeiten bietet der Siebkorbfilter?

Der JUDO Siebkorbfilter JSKF DN 100 kann optional durch einen Magneteinsatz ergänzt werden, um zusätzlich magnetische Partikel aus dem Wasser zu filtern. Des Weiteren ist die Nachrüstung mit einem Differenzdruckmanometer inklusive Grenzwertsignalgebern möglich, um den Betriebszustand und den Reinigungsbedarf des Filters präzise zu überwachen.

Technische Daten

• Modell: JSKF DN 100, 50 ym
• Rohranschluss: 100 DN
• Wasserdurchfluss max.: 70 m³/h
• Maschenweite: 50 ym (0,05 mm)
• Druckverlust: < 0,2 bar (bei Siebeinsatz 50 ym im sauberen Zustand)
• Betriebstemperatur max.: 100 °C
• Wassertemperatur max.: 100 °C
• Betriebsdruck min.: 0 bar
• Betriebsdruck max.: 10 bar
• Einbaulänge: 318 mm

Der JUDO Siebkorbfilter JSKF DN 100 bietet eine zuverlässige und effiziente Lösung zur Filtration von Heiz- und Kreislaufwässern. Mit einem maximalen Wasserdurchfluss von 70 m³/h, einer Maschenweite von 50 ym und einem robusten Gussgehäuse, das für Drücke bis 10 bar ausgelegt ist, trägt er maßgeblich zur Langlebigkeit und Funktionssicherheit der Anlagen bei. Die einfache Wartung durch den Schnellverschlussbügel unterstreicht die anwenderfreundliche Konzeption.
