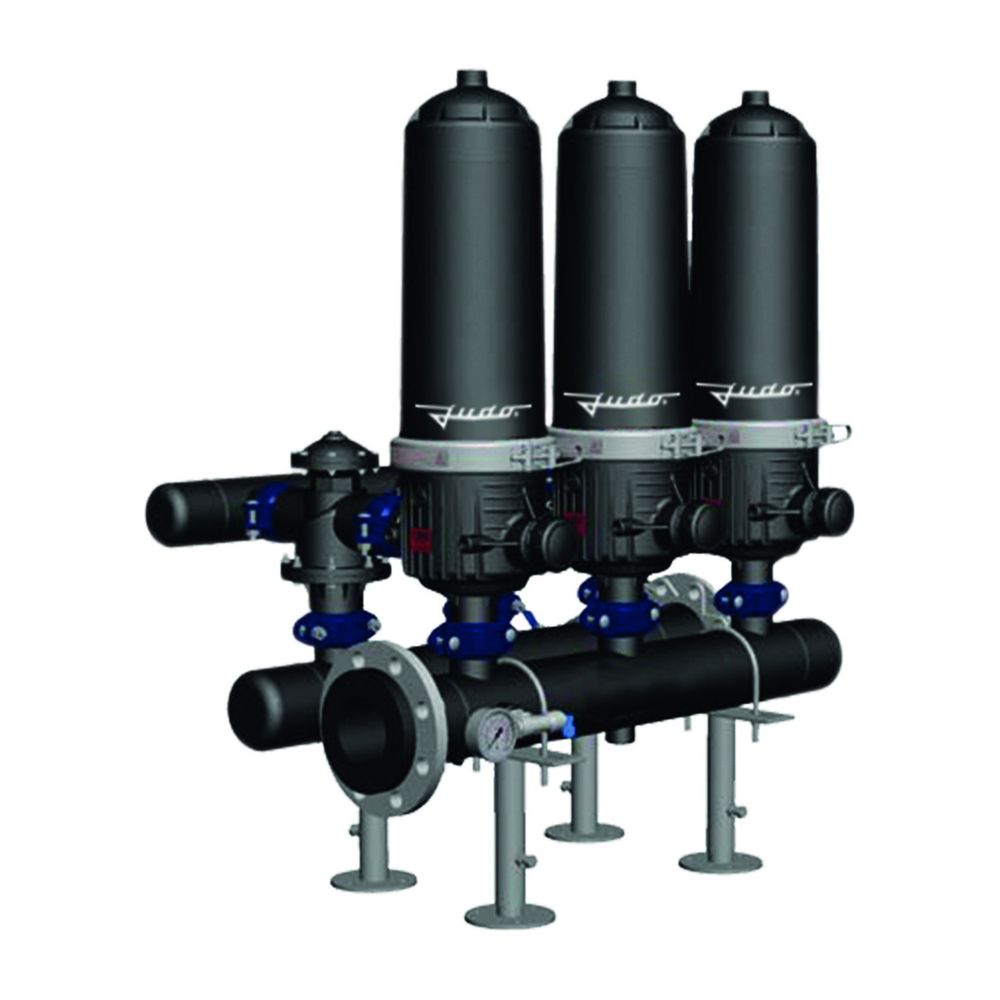

Judo Multiflex Disc Filter JMDF 5 automatisch rückspülbar, 120m3/h, DN 150

Der JUDO Multiflex Disc Filter JMDF 5 ist ein automatisch rückspülbares Filtersystem zur effizienten Filtration von Brauchwasser. Er entfernt feinkörnige und feste Verunreinigungen und zeichnet sich durch seine flexible Einsatzfähigkeit, kompakte Bauweise und robuste Materialien aus. Das System ist modular aufgebaut und jederzeit erweiterbar, was eine Anpassung an verschiedene Anforderungen ermöglicht.

Wie funktioniert die Filtration und Rückspülung?

Die Filtration im JUDO Multiflex Disc Filter JMDF 5 erfolgt an gepressten Filterscheiben von außen nach innen. Dies ermöglicht eine sichere und präzise Abscheidung von feinkörnigen und festen Verunreinigungen aus dem Brauchwasser. Die hocheffiziente Rückspülung, die lediglich 0,5 bis 1% der Filtratleistung beansprucht, findet von innen nach außen statt. Dabei öffnen sich die Filterscheiben und rotieren im tangential gerichteten Spülwasserstrom, was eine gründliche Reinigung sicherstellt und den Wartungsbedarf reduziert.

Welche Flexibilität und Vorteile bietet der JUDO Multiflex Disc Filter?

Der JUDO Multiflex Disc Filter JMDF 5 ist flexibel einsetzbar und kann bei Bedarf umgerüstet werden, um Filterfeinheiten von 20 bis 200 µm zu erreichen, wobei die Standardmaschenweite 130 µm beträgt. Auch Sondermaschenweiten von 20, 50, 100 und 200 µm sind lieferbar. Seine kompakte Bauweise erfordert nur geringen Platzbedarf, was die Installation erleichtert. Das System arbeitet vollautomatisch, was den Wartungsaufwand erheblich minimiert. Zudem ist der Filter robust, beständig gegen Korrosion und Chemikalien und bietet einen minimalen Druckverlust, was zu einem effizienten Betrieb beiträgt.

Technische Daten

• Rohranschluss: DN 150
• Nenndurchfluss: 120 m³/h
• Betriebsdruck max.: 10 bar
• Rückspüldruck min.: 1,5 bar
• Spülwasserbedarf: 2,5 l/s
• Rückspülwasser: 9 m³/h
• Anzahl der Filterelemente: 5
• Betriebstemperatur: 60 °C
• Spannungsversorgung: 230 V/50 Hz
• Standardmaschenweite: 130 µm

Der JUDO Multiflex Disc Filter JMDF 5 bietet eine zuverlässige und effiziente Lösung für die Brauchwasserfiltration. Mit einem Nenndurchfluss von 120 m³/h und einem maximalen Betriebsdruck von 10 bar ist er für anspruchsvolle Anwendungen geeignet. Die automatische Rückspülfunktion und die robuste Bauweise aus glasfaserverstärktem Polyethylen stellen einen geringen Wartungsaufwand und eine lange Lebensdauer sicher. Seine modulare Erweiterbarkeit und die flexible Anpassung der Filterfeinheit machen ihn zu einer vielseitigen Wahl für verschiedene Einsatzbereiche.

Lieferumfang

• 1x JUDO Multiflex Disc Filter JMDF 5
• 5x 3-Wege-Ventil in 2 Zoll zur automatischen Rückspülung
• 1x Verteilrohr aus HDPE
