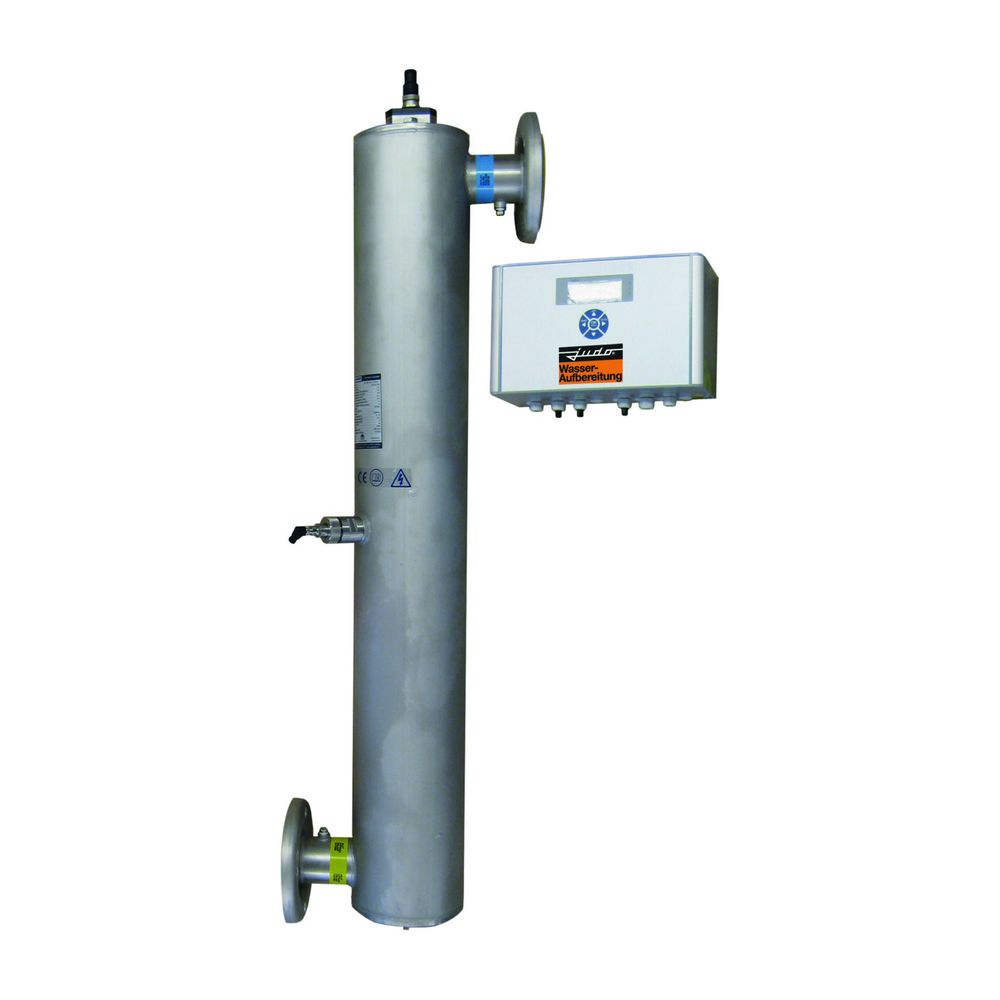

Judo UV-Entkeimungsanlage JUV 30 TW mit DVGW-Prüfzeichen, 3,3m3/h, 55 Watt

Die JUDO UV-Entkeimungsanlage JUV 30 TW ist eine chemiefreie Lösung zur Wasserentkeimung. Mit DVGW- und ÖVGW-Prüfzeichen ausgestattet, ist sie für die hygienische Aufbereitung von klarem, farblosem, eisen- und manganfreiem Wasser bis zu einer Temperatur von 40 °C konzipiert. Die Anlage bietet eine maximale Durchflussleistung von 3,3 m³/h und eine Strahlerleistung von 55 Watt.

Wie funktioniert die chemiefreie Entkeimung?

Die Entkeimung des Wassers erfolgt durch UV-Strahlung, ganz ohne den Einsatz von Chemikalien. Die Leistungsdaten basieren auf einer UV-Dosis von 400 J/m², was den Anforderungen der DVGW W 294 und ÖNORM M 5873-1 entspricht. Die angegebene Durchflussleistung von 3,3 m³/h gilt bei einer Transmission von 96 % nach 1 cm Schichtdicke; andere Werte können zu einer Leistungsreduzierung führen.

Welche Ausstattung bietet die Anlage für Betrieb und Kontrolle?

Das Steuergerät der JUDO UV-Entkeimungsanlage JUV 30 TW verfügt über einen Betriebsstundenzähler sowie LED-Anzeigen für Start, Betrieb und Störung. Ein UV-selektiver, digitaler Sensor mit Messfenstertubus überwacht die Bestrahlungsstärke in W/m². Eine Überwachungseinrichtung mit potenzialfreiem Grenzwertschalter und einem galvanisch getrennten Analog-Ausgang (4/20 mA) ist integriert. Die Anlage bietet Schaltkontakte für ein Absperrmagnetventil und ein Spülventil (diese Ventile sind nicht im Lieferumfang enthalten). Eingänge für einen Temperaturfühler und eine Ferneinschaltung sowie ein Voralarm für Reinigungsmeldungen und potenzialfreie Betriebs- und Sammelstörmeldungen sind vorhanden. Ein USB-Anschluss ermöglicht das Ein- und Auslesen von Programm- und Betriebsdaten. Die Spannungsversorgung erfolgt über ein 230 V/50 Hz Anschlusskabel.

Welche Materialien und Bauweise zeichnen die Anlage aus?

Das Gehäuse der UV-Entkeimungsanlage besteht aus hochwertigem Edelstahl 1.4404 (AISI 316 L). Ein Strahlerschutzrohr aus Quarz umgibt den temperaturstabilen Niederdruck-UV-Strahler, der sich durch einen hohen Wirkungsgrad auszeichnet. Eine definierte Strömungsführung innerhalb der Anlage optimiert den Entkeimungsprozess. Für Wartungszwecke sind eine Entlüftungs- und eine Entleerungsschraube integriert.

Welche Abmessungen und Betriebsbedingungen sind zu beachten?

Die Durchflussleistung für Kaltwasser beträgt maximal 3,3 m³/h bei einem Druckverlust von 0,032 bar bei Nennleistung. Der Anschluss ist mit 1 Zoll ausgeführt. Der maximale Betriebsdruck liegt bei 16 bar, und die zulässige Wassertemperatur beträgt 0 bis 40 °C. Der UV-Reaktor besitzt die Schutzart IP 65 und benötigt einen Platzbedarf von 265 mm Breite, 129 mm Tiefe und 634 mm Höhe. Für Montage und Wartung ist ein Freiraum von 680 mm über der Anlage erforderlich. Das Steuerteil hat Abmessungen von 330 mm Länge, 90 mm Tiefe und 200 mm Höhe, eine Leistungsaufnahme von 55 Watt und die Schutzart IP 64. Die Umgebungstemperatur für das Steuerteil liegt zwischen 5 und 35 °C. Das Leergewicht des UV-Reaktors beträgt 8 kg, das Betriebsgewicht 15 kg. Das Steuerteil wiegt 4,9 kg.

Technische Daten

• Durchflussleistung Kaltwasser (max.): 3,3 m³/h
• Druckverlust bei Nennleistung: 0,032 bar
• Anschluss: 1 Zoll
• Anzahl Strahler: 1
• Strahlerleistung je Strahler: 55 Watt
• Strahlerlebensdauer (ca.): 8700 h
• Betriebsdruck (max.): 16 bar
• Wassertemperatur: 0 - 40 °C
• Schutzart UV-Reaktor: IP 65
• Breite UV-Reaktor: 265 mm
• Tiefe UV-Reaktor: 129 mm
• Höhe UV-Reaktor: 634 mm
• Leistungsaufnahme Steuerteil: 55 Watt
• Schutzart Steuerteil: IP 64
• Umgebungstemperatur Steuerteil: 5 - 35 °C

Die JUDO UV-Entkeimungsanlage JUV 30 TW bietet eine fortschrittliche und chemiefreie Lösung für die hygienische Wasseraufbereitung. Ihre robuste Bauweise aus Edelstahl 1.4404 und die effektive UV-Technologie mit 55 Watt Strahlerleistung sichern eine zuverlässige Entkeimung von bis zu 3,3 m³/h Wasser. Das integrierte Steuergerät mit umfassenden Überwachungs- und Steuerungsfunktionen, wie dem UV-selektiven Sensor und den LED-Anzeigen, unterstützt einen sicheren und effizienten Betrieb.

Lieferumfang

• 1x JUDO UV-Entkeimungsanlage JUV 30 TW
• 1x Anschlusskabel (ca. 2,5 m) mit Stecker
