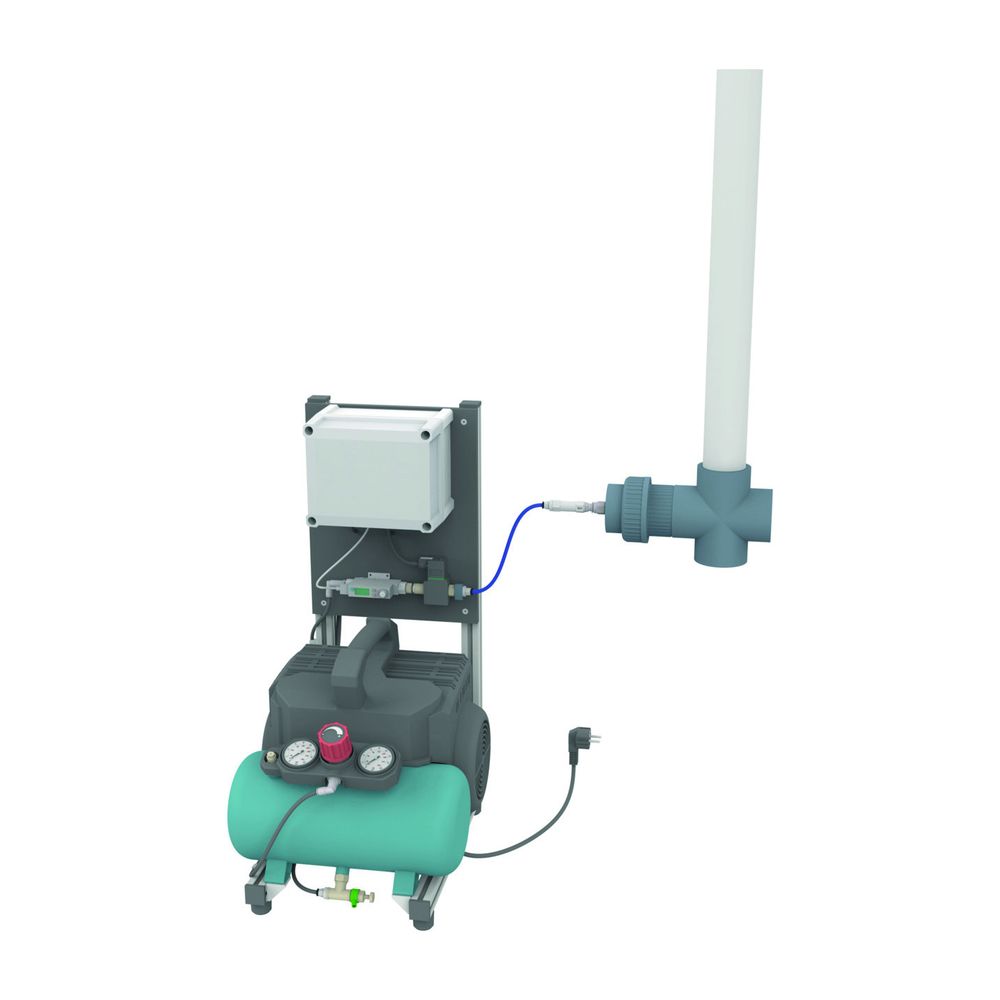

Judo Belüftungseinrichtung JBE zur Eisenoxidation mit Kompressor

Die JUDO Belüftungseinrichtung JBE ist eine spezialisierte Anlage zur Eisenoxidation und Luftanreicherung von Wasser. Sie dient der automatischen Belüftung und intensiven Vermischung, um gelöstes Eisen in eine filtrierbare Form zu überführen und sauerstoffarmes Wasser anzureichern. Die Einrichtung ist für eine Filterleistung von bis zu 10 m³/h bei 6 bar Gegendruck ausgelegt und arbeitet mit einem maximalen Betriebsdruck von 8 bar.

Wofür wird die JUDO Belüftungseinrichtung JBE eingesetzt?

Die Belüftungseinrichtung JBE von JUDO ist konzipiert, um die Wasserqualität durch gezielte Prozesse zu verbessern. Sie ermöglicht die automatische Belüftung und eine intensive Vermischung des Wassers. Dies ist entscheidend, um gelöstes Eisen effektiv in eine filtrierbare Form umzuwandeln. Darüber hinaus trägt die Anlage zur Luftanreicherung bei, was besonders vorteilhaft für sauerstoffarme Wässer ist.

Welche Komponenten umfasst die Belüftungseinrichtung JBE?

Die JUDO Belüftungseinrichtung JBE besteht aus mehreren aufeinander abgestimmten Komponenten. Ein ölfreier und laufruhiger Kolben-Kompressor ist auf einem handlichen Rahmengestell montiert. Zur präzisen Steuerung des Drucks sind ein Druckminderer und ein Sicherheitsventil integriert. Manometer zeigen den Behälter- und Arbeitsdruck an. Eine Steuerung mit Impulsvervielfacher ermöglicht die Ansteuerung zusätzlicher Dosierpumpen. Die Anlage verfügt zudem über eine zeitgesteuerte Kondensatableitung und einen Luftdurchflussmesser mit Volumenstromregelung. Ein Kunststoffformstück mit Luftdosierstelle, ein Rückschlagventil sowie Anschlussschläuche für die Belüftungseinrichtung und den Kondensatablass ergänzen das System.

Welche technischen Voraussetzungen sind für den Betrieb notwendig?

Für den ordnungsgemäßen Betrieb der JUDO Belüftungseinrichtung JBE ist ein elektrischer Anschluss von 230/50 V/Hz erforderlich, wobei die Anschlussleistung etwa 0,8 kW beträgt. Der Rohwasseranschluss ist mit 50 DN dimensioniert. Es ist zu beachten, dass hinter der Oxidationsanlage bauseitig ein automatisches Entlüftungsventil in eine Rohrschleife montiert werden muss, um eine optimale Funktion sicherzustellen.

Technische Daten

• Filterleistung bei 6 bar Gegendruck: bis 10 m³/h
• Füllleistung Kompressor max. bei 6 bar: ca. 50 l/min
• Ansaugleistung: ca. 105 l/min
• Rohwasseranschluss: 50 DN
• Elektrischer Anschluss: 230/50 V/Hz
• Anschlussleistung: ca. 0,8 kW
• Betriebsdruck max.: 8 bar
• Schallleistungspegel LwA: 59 dB(A)
• Stromaufnahme bei Nennspannung: 2,6 A
• Gesamtgewicht Anlage: 18,5 kg

Die JUDO Belüftungseinrichtung JBE bietet eine effektive Lösung zur Wasseraufbereitung, indem sie gelöstes Eisen oxidiert und sauerstoffarmes Wasser anreichert. Mit einer Filterleistung von bis zu 10 m³/h und einem maximalen Betriebsdruck von 8 bar stellt sie eine zuverlässige Komponente für die Verbesserung der Wasserqualität dar. Die Anschlussleistung der Anlage beträgt etwa 0,8 kW.
