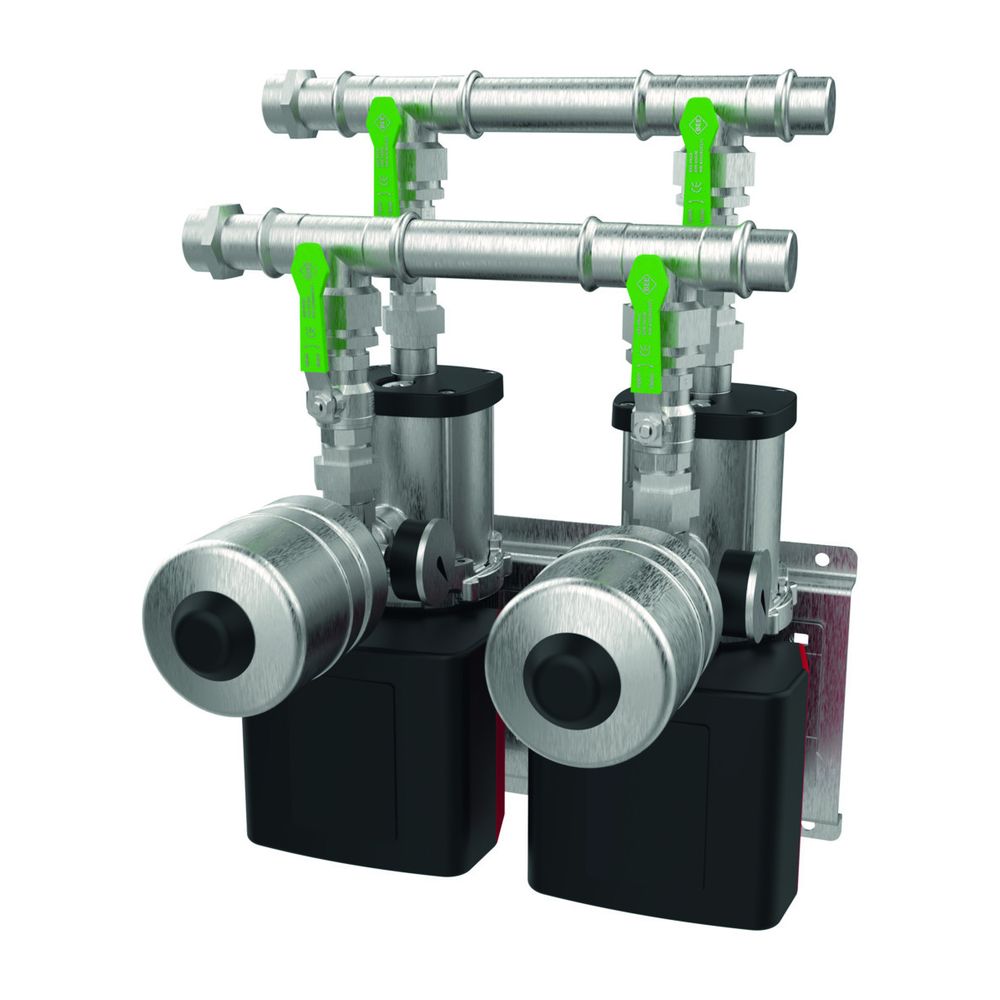

Judo Doppeldruckerhöhungsanlage JD 2 CE 3-9 frequenzgeregelt für entsalztes Wasser, 1-10m3/h, Rp 1 1/2", PN 10, 4L-Behälter

Die JUDO Doppeldruckerhöhungsanlage JD 2 CE 3-9 ist eine frequenzgeregelte Lösung zur zuverlässigen Förderung von entsalztem Wasser. Dieses kompakte, automatisch arbeitende Doppelaggregat ist mit zwei normal saugenden, mehrstufigen, horizontalen Kreiselpumpen aus korrosionsbeständigem Edelstahl 1.4301 ausgestattet. Sie bietet eine variable Förderleistung von 1 bis 10 m³/h und ermöglicht dank integriertem Frequenzumrichter einen konstanten Arbeitsdruck. Ideal für Anwendungen, die eine stabile Druckversorgung mit entsalztem Wasser erfordern.

Wie ist die Anlage aufgebaut und welche Materialien werden verwendet?

Die Judo Doppeldruckerhöhungsanlage JD 2 CE 3-9 ist als kompaktes Doppelaggregat konzipiert, das automatisch arbeitet. Sie verfügt über zwei normal saugende, mehrstufige, horizontale Kreiselpumpen, die aus Edelstahl 1.4301 gefertigt sind. Dieser korrosionsbeständige Edelstahl trägt zur Langlebigkeit der Anlage bei. Alle eingesetzten Werkstoffe sind speziell für die Förderung von entsalztem Wasser geeignet, was eine hohe Beständigkeit und Zuverlässigkeit im Betrieb sicherstellt.

Welche Funktionen sorgen für einen konstanten Arbeitsdruck und sicheren Betrieb?

Jeder Motor der Anlage ist mit einem integrierten Frequenzumrichter ausgestattet, der eine drehzahlgeregelte Arbeitsweise und somit einen konstanten Arbeitsdruck im gewählten Lieferbereich ermöglicht. Ein elektronischer Sanftanlauf schont die Komponenten und trägt zur Betriebssicherheit bei. Der aktuelle Solldruck wird auf einem LED-Display angezeigt. Für den sicheren Betrieb sind wichtige Schutzfunktionen wie ein Rückflussverhinderer, Trockenlaufschutz und thermischer Motorschutz integriert. Betriebs- und Störanzeigen informieren zudem über den Anlagenstatus.

Welche Förderleistungen und Drücke sind mit der Anlage erreichbar?

Die Judo Doppeldruckerhöhungsanlage JD 2 CE 3-9 bietet flexible Förderleistungen. Im Kaskadenbetrieb ist eine Fördermenge von 1 bis 5 m³/h möglich. Im Parallelbetrieb kann die Anlage eine Fördermenge von 1 bis 10 m³/h erreichen. Die einstellbaren Förderhöhen pro Pumpe variieren je nach Fördermenge. Beispielsweise werden bei 1 m³/h 9,7 bar und bei 5 m³/h 5,2 bar erreicht. Jede Pumpe wird über einen Elektroanschluss von 240 V/50 Hz versorgt und verfügt über eine Motorleistung von 1,7 kW bei einem Nennstrom von maximal 9,1 A.

Wie erfolgt die Bedienung und Kommunikation der Anlage?

Die Einstellung der Druckerhöhungsanlage kann komfortabel über das Bedienfeld vorgenommen werden. Zusätzlich ist die Kommunikation über ein Smartphone mit der entsprechenden Steuerungs-App möglich. Dies ermöglicht eine flexible Überwachung und Anpassung der Parameter.

Welche weiteren Ausstattungsmerkmale sind vorhanden?

Die Anlage ist mit einem 4 Liter Membrandruckbehälter (PN 10) und einem Manometer ausgestattet. Der Anschluss (Saug-/Druckstutzen) ist als Rp 11/2'' Zoll ausgeführt. Die kompakten Abmessungen betragen 404 mm in der Länge, 475 mm in der Breite und 495 mm in der Höhe.

Technische Daten

• Modell: JD 2 CE 3-9
• Fördermenge in Kaskade: 1 - 5 m³/h
• Fördermenge im Parallelbetrieb: 1 - 10 m³/h
• Elektroanschluss je Pumpe: 240 V/50 Hz
• Motorleistung je Pumpe: 1,7 kW
• Nennstrom je Pumpe: max. 9,1 A
• Anschluss (Saug-/Druckstutzen): Rp 11/2'' Zoll
• Membrandruckbehälter: 4 l (PN 10)
• Länge: 404 mm
• Breite: 475 mm
• Höhe: 495 mm

Die Judo Doppeldruckerhöhungsanlage JD 2 CE 3-9 stellt eine leistungsstarke und zuverlässige Lösung für die Förderung von entsalztem Wasser dar. Dank der frequenzgeregelten Steuerung und des elektronischen Sanftanlaufs wird ein konstanter Arbeitsdruck sichergestellt. Die robuste Bauweise aus Edelstahl und die Motorleistung von 1,7 kW pro Pumpe ermöglichen eine effiziente Förderung von bis zu 10 m³/h. Mit einem 4 Liter Membrandruckbehälter (PN 10) und umfassenden Schutzfunktionen ist die Anlage auf einen sicheren und automatischen Betrieb ausgelegt.
