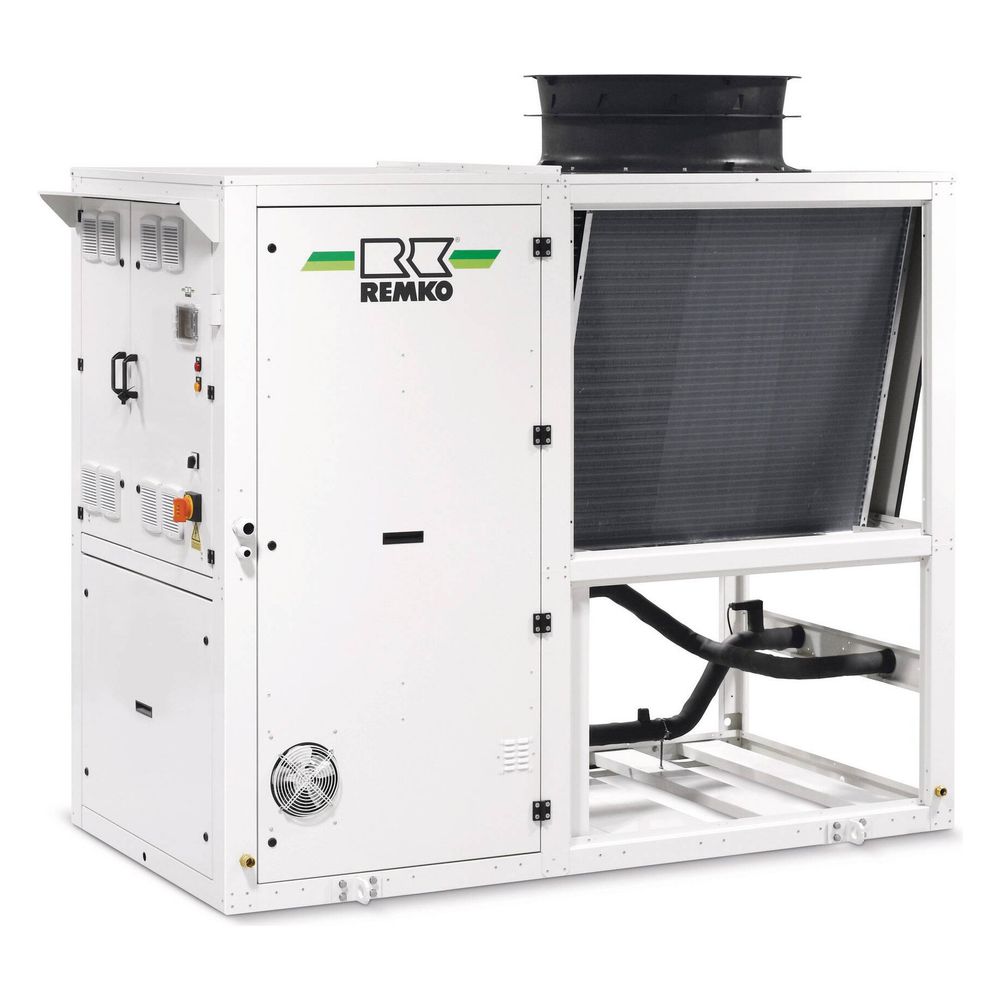

Remko Kaltwasser-System KWP 1680 Eco Pro, R290 33 bis 194kW Kühlen 41 bis 252kW Heizen

Das Remko Kaltwasser-System KWP 1680 Eco Pro ist ein luftgekühlter Kaltwasser-Erzeuger, der für die ausschließliche Außenaufstellung konzipiert wurde. Es zeichnet sich durch eine Hocheffizienz-Ausführung und modulare Bauweise aus. Mit dem natürlichen Kältemittel R290 (Propan) setzt dieses System neue Standards in der umweltfreundlichen Kälte- und Wärmetechnik. Es bietet eine Nennkühlleistung von 167,6 kW und eine Nennheizleistung von 209,2 kW, mit einem erweiterten Leistungsbereich von 33 bis 194 kW beim Kühlen und 41 bis 252 kW beim Heizen.

Wie ist das Remko KWP 1680 Eco Pro konstruiert?

Der Geräterahmen besteht aus einem freitragenden Grundrahmengestell aus verzinktem Stahlblech mit wärmebehandelter Polyester-Lackierung, ähnlich RAL 9018. Abnehmbare Gehäuse-Paneele ermöglichen einen vollständigen Zugang zu den Gerätekomponenten für eine erhöhte Wartungsfreundlichkeit. Der interne Wärmetauscher ist ein gelöteter Plattenwärmetauscher in Hocheffizienz-Ausführung aus Edelstahl (AISI 316), vollständig thermisch isoliert und für einen maximalen Betriebsdruck von 8 bar auf der Mediumseite ausgelegt. Ein Strömungswächter und eine Kältekreisüberwachung schützen den Plattenwärmetauscher. Der externe Hochleistungswärmetauscher besteht aus Kältekupferrohr mit formschlüssig aufgebrachten Aluminiumlamellen, angeordnet als V. Dieser kann optional durch ein Verflüssigerschutzgitter oder eine Epoxidharz- bzw. Blygold-Beschichtung geschützt werden.

Welche Kältemittel- und Kältekreiskomponenten sind verbaut?

Der hermetisch geschlossene Kältekreis ist aus Kältekupferrohr gefertigt und enthält schwingungsgedämpfte halbhermetische Verdichter der Serie Bitzer mit variabler Leistungsregelung. Ein eingebauter Motorschutzschalter schützt vor Überlast und Übertemperatur. Eine Kurbelwannenheizung ist serienmäßig integriert, um den Ölsumpf bei Gerätestillstand und niedrigen Umgebungstemperaturen zu beheizen und die Langlebigkeit zu erhöhen. Schrader-Ventil-Zugänge auf Hoch- und Niederdruck-Seite ermöglichen kältetechnische Messungen ohne Öffnung des Kältekreises. Druckaufnehmer messen und verarbeiten betriebsrelevante Geräteparameter. Ein Filtertrockner mit Molekularsieb filtert Verunreinigungen und trocknet Rest-Feuchtigkeit. Ein Schauglas mit Feuchteindikator überwacht den Säuregehalt und den Aggregatzustand des Kältemittels vor dem Expansionsventil. Ein voreingestelltes, elektronisches Expansionsventil erhöht die Regelgüte und Energieeffizienz. Das 4-Wege-Umschaltventil ist für die Umschaltung der Betriebsarten Kühlen, Heizen und Abtauen im Kältekreislauf verbaut. Es wird das innovative und klimaschonende Kältemittel R290 der Klasse A3 mit einem GWP von 3 eingesetzt.

Welche Sicherheitsmerkmale bietet das System?

Das Kaltwasser-System verfügt über einen geschlossenen Maschinenraum für den Kältekreislauf. Dort ist ein Gaswarnsensor verbaut, der die Maschine in zwei Sicherheitsschwellen überwacht. Ab der ersten Sicherheitsschwelle (10 % Gaskonzentration) wird der ATEX-Ventilator im Maschinenraum aktiviert, um eine Durchspülung mit Luft zu ermöglichen und die Bildung einer zündfähigen Atmosphäre zu verhindern, während die Maschine weiterläuft. Ab der zweiten Sicherheitsschwelle (20 % Gaskonzentration) wird die Maschine sicherheitstechnisch abgeschaltet. Der Gaswarnsensor schaltet die Maschine spannungsfrei; nur der Gasdetektor, der Abluftventilator und die Störungsanzeige bleiben versorgt, um die Bildung einer zündfähigen Atmosphäre zu verhindern und gleichzeitig eine Störung auszugeben.

Wie funktioniert die Leistungsregelung und welche Betriebsbedingungen sind möglich?

Die Leistung des KWP 1680 Eco Pro wird über Inverter gesteuerte halbhermetische Verdichter präzise im Bereich von 17 bis 100 % geregelt, was eine hohe Effizienz und Anpassungsfähigkeit an variable Lasten ermöglicht. Das Gerät ist für den Betrieb bei Umgebungstemperaturen von bis zu -15 °C im Kühlmodus und bis zu -25 °C im Heizmodus ausgelegt. Der einstellbare Rücklauftemperaturbereich liegt beim Kühlen zwischen +5 °C und +18 °C (erweiterbar auf -15 °C bis +25 °C mit Tieftemperatur-Kit) und beim Heizen zwischen +30 °C und +70 °C. Der Arbeitsbereich Kühlen liegt bei -15 °C bis +55 °C und der Arbeitsbereich Heizen bei -25 °C bis +32 °C.

Welche Regelungs- und Konnektivitätsoptionen sind vorhanden?

Die Elektrik und Regelung des Systems umfassen einen von außen zugänglichen Hauptschalter und einen Siemens Aquamtix Regler, der durch eine Abdeckung vor unberechtigtem Zugriff und Witterungseinflüssen geschützt ist. Drei Benutzerebenen ermöglichen den Zugang zu nutzerrelevanten Geräteparametern sowie Änderungen durch Installateure in der Fachmann-Ebene. Eine passwortgeschützte Hersteller-Ebene ist für hochsensible Parameterbereiche auf Programmierebene verfügbar. Der Haupt- und Steuerstromkreis ist komplett verdrahtet und geprüft, inklusive Klemmleiste für Netzeinspeisung, Phasenfolge-Relais, Lastschütze, Steuerrelais, Transformator und Leitungsschutzschalter. Ein externer Start-/Stopp-Kontakt und ein Sammelstörmeldekontakt sind zur externen Verwendung vorhanden. Eine Modbus-Schnittstelle RS485 ist als Zubehör nachrüstbar. Ein Fehlerspeicher inklusive Aufzeichnung von Datum und Uhrzeit im Störfall vereinfacht die Diagnose.

Ökodesign und verfügbares Zubehör

Das Remko Kaltwasser-System KWP 1680 Eco Pro erfüllt alle Anforderungen der Ökodesign-Richtlinie (EU) 2016/2281 (LOT 21) für Kaltwasser-Erzeuger zur Komfort-Klimatisierung. Für die KWP Eco Pro-Serie steht umfangreiches Zubehör zur Verfügung, darunter verschiedene Pumpenvarianten, Glykolkonzentrate, Schwingungsdämpfer, Verflüssigerschutzgitter, Low-Noise-Kits sowie Tieftemperatur-Kits. Diese Optionen ermöglichen eine individuelle Anpassung an spezifische Anforderungen.

Technische Daten

• Nennkühlleistung, gesamt: 167,6 kW
• Nennheizleistung gesamt: 209,2 kW
• Kältemittel: R290
• Leistungsregelung: 17-100 %
• Einstellbereich, Rücklauftemperatur Kühlen: +5 bis +18 °C
• Einstellbereich, Rücklauftemperatur Heizen: +30 bis +70 °C
• Arbeitsbereich Kühlen: -15 bis +55 °C
• Arbeitsbereich Heizen: -25 bis +32 °C
• Abmessungen Gerät ohne Speicher (H/B/T): 2.550x1.300x5.350 mm
• Transportgewicht ohne Speicher: 2.465 kg

Das Remko Kaltwasser-System KWP 1680 Eco Pro bietet eine leistungsstarke und nachhaltige Lösung für Kühl- und Heizanwendungen im Außenbereich. Mit einer Nennkühlleistung von 167,6 kW und einer Nennheizleistung von 209,2 kW, gesteuert durch Inverter-Technologie und dem natürlichen Kältemittel R290, stellt es eine effiziente und sichere Wahl dar. Die robuste Bauweise und die umfassenden Sicherheitsfunktionen stellen einen zuverlässigen Betrieb unter verschiedenen klimatischen Bedingungen sicher.
