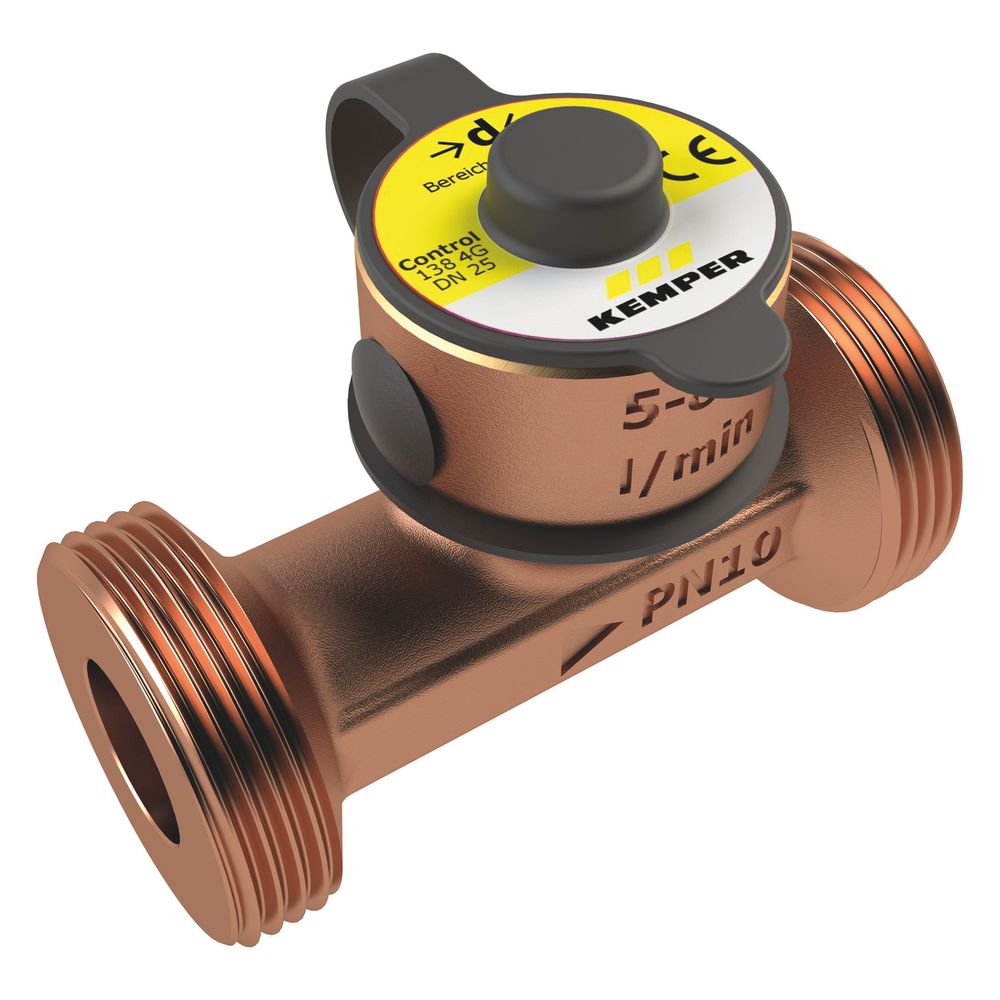

Kemper Control-Plus Messarmatur, 5V, mit Frequenzausgangssignal, AG, PN 10, Rotguss, Figur 138 4G
6 weitere Ausführungen verfügbar
Beschreibung
Kemper Control-Plus Durchfluss- und Temperaturmessarmatur, 5V, m. Frequenzausgangssignal, DN 15 AG, PN 10, Rotguss, Figur 138 4G
Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur, Figur 138 4G, ist eine präzise Messlösung zur exakten Ermittlung von Volumenströmen und Temperaturen in Trinkwassersystemen. Ausgestattet mit einem Frequenzausgangssignal und gefertigt aus entzinkungsfreiem, korrosionsbeständigem Rotguss, bietet sie eine hohe Beständigkeit gegen aggressives Wasser und ist für eine Druckstufe von PN 10 sowie einen Nenndurchmesser von DN 15 ausgelegt.
Wie funktioniert die Messung mit der Control-Plus Armatur?
Die Messarmatur nutzt einen Vortex-Strömungssensor mit integriertem Pt1000 2-Leiter Temperatursensor, um Volumenstrom und Temperatur präzise zu erfassen. Die Messgenauigkeit beträgt bis zu 1 % vom Messbereichsendwert bei bis zu 50 % des Messbereichs und maximal 2 % vom Messwert ab 50 % des Messbereichs. Das druckverlustarme Sensorgehäuse und die totraumfreie Konstruktion minimieren den hydraulischen Widerstand und unterstützen die Hygiene in Trinkwasserinstallationen.
Welche Konstruktionsmerkmale und Anschlüsse bietet die Messarmatur?
Die mediumberührten Metallteile der Kemper Control-Plus Messarmatur bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch aggressiven Wasserbedingungen standhält. Die Armatur ist mit Außengewinden nach ISO 228-1 (BSPP) für flachdichtende Verschraubungen ausgestattet und besitzt an beiden Anschlussseiten einen Nenndurchmesser von DN 15. Die Schutzart IP65 ermöglicht den Einsatz in anspruchsvollen Umgebungen.
Wie lässt sich die Messarmatur in Systemsteuerungen integrieren?
Die Messarmatur ist für die Anbindung an KHS Systemsteuerungen konzipiert und verfügt über einen Sensoranschluss mit einem 5-poligen M12x1-Stecker. Die Spannungsversorgung erfolgt mit 5 V DC. Für den Anschluss an Systemsteuerungen ist ein optionales Kabel M12x1 erforderlich. Eine digitale Anzeige der Messwerte ist über ein separat erhältliches Handmessgerät möglich. Für den Einsatz mit einem DMB Durchflussmengenbegrenzer von 2 l/min wird ein Nenndurchmesser von DN 10 empfohlen.
Welche Normen und Zulassungen erfüllt die Control-Plus Messarmatur?
Die Kemper Control-Plus Messarmatur besitzt eine WRAS-Zulassung und entspricht den Anforderungen nach UBA KTW BWGL sowie UBA BWGL Metalle. Zudem ist sie mit der ÜA-Reg.-Nr. R-15.2.3-21-17048 zertifiziert und trägt das WIEN-ZERT. Diese Zulassungen bestätigen die Eignung für den Einsatz in Trinkwassersystemen.
Technische Daten
- Druckstufe: PN 10
- Minimale Fließgeschwindigkeit: 0,2 m/s
- Maximale Fließgeschwindigkeit: 2,5 m/s
- Minimale Betriebstemperatur: 0 °C
- Maximale Betriebstemperatur: 100 °C
- Schutzart: IP65
- Spannungsversorgung: 5 V DC
- Werkstoff Gehäuse: Rotguss
- Nenndurchmesser: DN 15
- Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
Die Kemper Control-Plus Durchfluss- und Temperaturmessarmatur bietet eine zuverlässige und präzise Lösung für die Überwachung von Trinkwassersystemen. Mit ihrer robusten Rotguss-Konstruktion, dem Frequenzausgangssignal und der hohen Messgenauigkeit ist sie eine wertvolle Komponente für moderne Installationen. Die Armatur ist für eine Druckstufe PN 10 und Betriebstemperaturen von 0 °C bis 100 °C ausgelegt und erfüllt wichtige Zulassungsstandards.
Technische Daten
| Hersteller-Warengruppe | Messtechnik |
| Hersteller-Produktgruppe | CONTROL-PLUS Messarmaturen |
| Hersteller-Artikelnummer | 1384G01500 |
| Hersteller | Kemper |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | KEMPER-1384G01500 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4062233138086 |
| Geeignet für Öl | nein |
| Gewicht | 0,294 kg |
| Mit Absperrventil | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Trinkwasserkonform nach UBA | Ja |
| Werkstoff des Gehäuses | Bronze |
| WEEE-Nr. | 86287488 |
