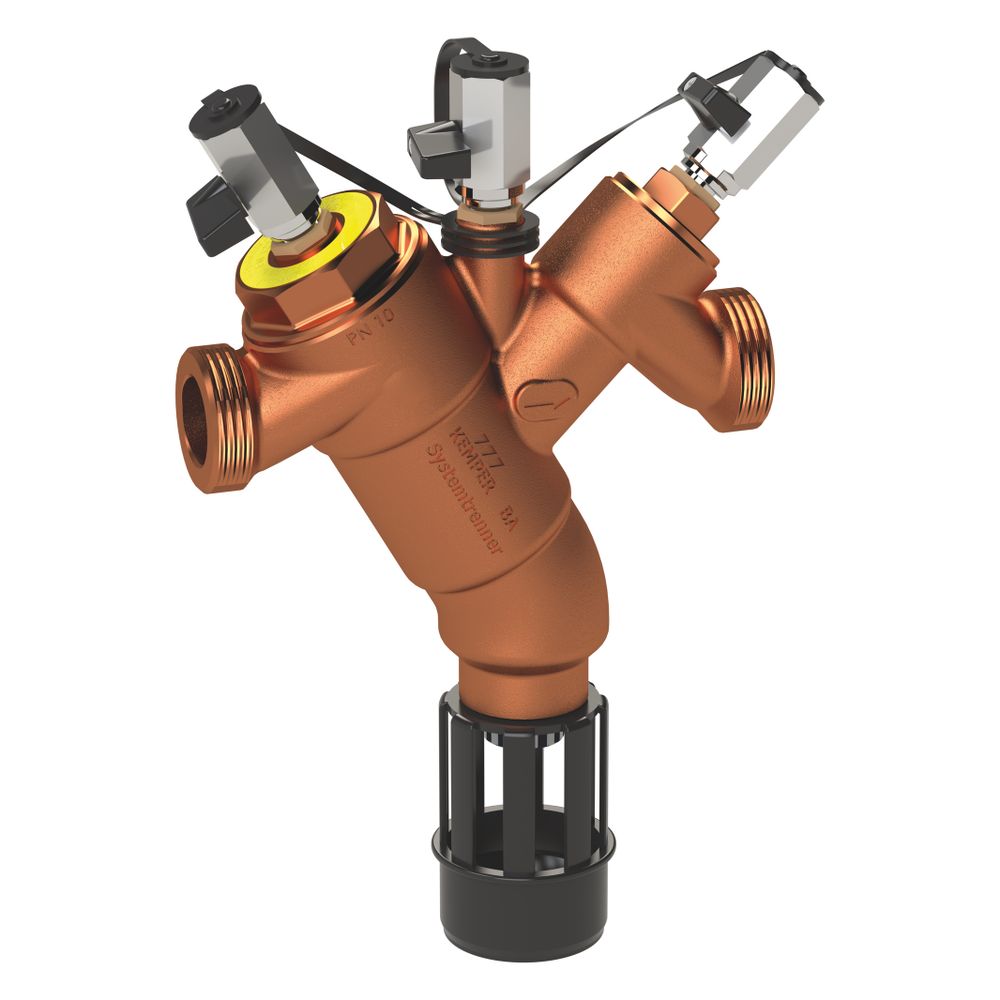

Kemper Protect Systemtrenner BA, EN 12729 und DVGW W570, DN 15 AG, PN 10, Rotguss, Figur 360 0G

Der KEMPER PROTECT Systemtrenner BA, Figur 360 0G, ist eine spezialisierte Sicherungsarmatur aus Rotguss zur Absicherung von Trinkwasserinstallationen. Er schützt zuverlässig vor Rückfließen von Nichttrinkwasser bis einschließlich Flüssigkeitskategorie 4 gemäß DIN EN 1717 und DIN 1988-100. Mit einem Nenndurchmesser von DN 15 und Außengewindeanschlüssen ist dieser Systemtrenner für einen Betriebsdruck von PN 10 ausgelegt und für maximale Betriebstemperaturen von 60 °C geeignet.

Welche Funktion erfüllt der Kemper Protect Systemtrenner BA?

Der Systemtrenner BA von KEMPER PROTECT dient der Absicherung von Trinkwasser gegen Verunreinigungen durch Nichttrinkwasser. Er ist konzipiert, um Flüssigkeiten bis zur Kategorie 4 nach DIN EN 1717 und DIN 1988-100 sicher abzutrennen. Dies stellt sicher, dass keine gefährlichen Stoffe in das Trinkwassernetz gelangen können. Die Konstruktion umfasst eine kontrollierbare Mitteldruckkammer und einen differenzdruckgesteuerten Mechanismus, der eine hohe Betriebssicherheit ermöglicht.

Welche Materialeigenschaften zeichnen den Systemtrenner aus?

Für die mediumberührten Metallteile des KEMPER PROTECT Systemtrenners BA wird entzinkungsfreier und korrosionsbeständiger Rotguss verwendet. Dieses Material ist besonders widerstandsfähig gegen aggressives Wasser und trägt zur Langlebigkeit und Zuverlässigkeit der Armatur bei. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), einem Material, das für seine Beständigkeit in Trinkwasseranwendungen bekannt ist.

Welche technischen Merkmale bietet der Systemtrenner?

Der Systemtrenner ist mit einem integrierten eingangsseitigen Edelstahl-Schmutzfänger ausgestattet, der das Eindringen von Partikeln verhindert. Eine integrierte, wartungsfreundliche Sicherungskartusche inklusive Rückflussverhinderer sorgt für die notwendige Trennfunktion. Der Systemtrenner verfügt über Außengewinde für flachdichtende Verschraubungen und ist totraumfrei konstruiert. Er besitzt eingangs- und ausgangsseitige Rückflussverhinderer und einen Ablaufanschluss aus Kunststoff/Rotguss nach DIN EN 1717. Die Hauptachse ist horizontal ausgerichtet, und die Einbaulage ist horizontal mit dem Ablassventil nach unten. Die Ruhestellung ist die Trennstellung.

Welche Normen und Zulassungen sind für den Systemtrenner relevant?

Der KEMPER PROTECT Systemtrenner BA erfüllt zahlreiche nationale und internationale Normen und Zulassungen. Dazu gehören die DVGW-Zulassung, ÖVGW-Zulassung, SVGW-Zulassung (bis DN 40), KIWA-Zulassung, BELGAQUA-Zulassung und VA-Zulassung. Er entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Die Konformität mit DIN EN 12729 und DIN EN 1717 ist gegeben. Für Nenndurchmesser bis DN 20 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor (DN 25 und DN 32 Klasse 2). Weitere Zulassungen umfassen die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT. Die Anforderung zur Wartung gemäß DIN EN 806-5 ist einzuhalten.

Technische Daten

• Druckstufe: PN 10
• Nenndurchmesser: DN 15
• Max. Betriebstemperatur: 60 °C
• Kurzfristige Spitzentemperatur: 65 °C
• Werkstoff Gehäuse: Rotguss (entzinkungsfrei und korrosionsbeständig)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Flüssigkeitskategorie: 4 nach DIN EN 1717
• Einbaulage: horizontal, Ablassventil nach unten
• Anschluss: Außengewinde
• Ruhestellung: Trennstellung

Der KEMPER PROTECT Systemtrenner BA, Figur 360 0G, bietet eine zuverlässige und normgerechte Lösung zur Absicherung von Trinkwasserinstallationen. Seine robuste Bauweise aus korrosionsbeständigem Rotguss und die Einhaltung strenger Zulassungen wie DVGW und DIN EN 1717 unterstreichen die hohe Qualität. Mit einem Nenndurchmesser von DN 15, einer Druckstufe von PN 10 und einer maximalen Betriebstemperatur von 60 °C ist dieser Systemtrenner eine sichere Wahl für den Schutz des Trinkwassersystems.

Lieferumfang

• 1x KEMPER PROTECT Systemtrenner BA, Figur 360 0G
• 3x Prüfventile
