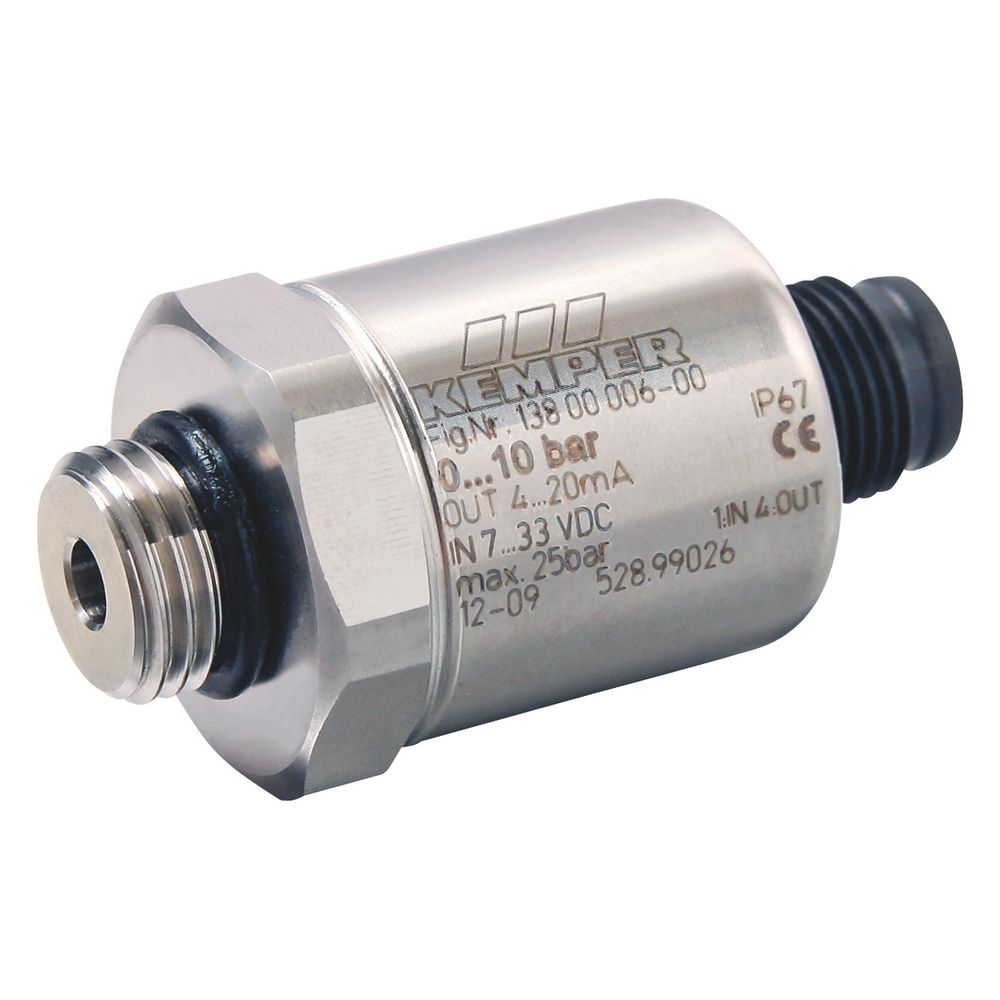

Kemper Drucksensor zur Erfassung des Systemdruckes im TW-System in GLT oder Handmessgerät, PN 16, IP67, Figur 138 00 006

Der Kemper Drucksensor, Figur 138 00 006, dient der präzisen Erfassung des Systemdruckes in Trinkwassersystemen. Er ist für den Anschluss an Gebäudeleittechnik (GLT) oder ein optional erhältliches CONTROL-PLUS Handmessgerät konzipiert und zeichnet sich durch eine Druckstufe von PN 16 sowie eine Schutzart IP67 aus. Typische Einsatzbereiche sind die Überwachung und Steuerung von Trinkwassersystemen in gewerblichen und industriellen Anlagen.

Wie funktioniert die Druckerfassung?

Der Kemper Drucksensor misst den Systemdruck im Bereich von 0 bis 1 MPa mit einer Genauigkeit von +/- 50 mbar. Das Ausgangssignal erfolgt als standardisiertes 4 bis 20 mA Signal, das eine einfache Integration in Steuer- und Überwachungssysteme ermöglicht. Die digitale Anzeige und Speicherung der Messwerte ist über ein optionales CONTROL-PLUS Handmessgerät mit passendem Anschlusskabel realisierbar.

Welche Anschlussmöglichkeiten bietet der Drucksensor?

Der Sensor verfügt über einen elektrischen Anschluss mittels Stecker und ist mit einem Kabel M12x1 mit losen Litzen für die Verbindung zur Gebäudeleittechnik (GLT) ausgestattet. Der mechanische Anschluss erfolgt über ein zylindrisches Außengewinde BSPP (ISO 228-1) mit einem Gewindemaß von 1/4 Zoll. Die Versorgungsspannung beträgt 24 V.

Für welche Einsatzbedingungen ist der Drucksensor geeignet?

Der Drucksensor ist für den Einsatz in Trinkwassersystemen ausgelegt und eignet sich für Wasser sowie gasförmige Medien. Er ist nicht für Glykol, Dampf, Luft, Ammoniak oder Öl geeignet. Die zulässige Druckstufe beträgt PN 16 mit einem maximalen Überdruck von 1600 kPa. Die Betriebstemperaturen liegen zwischen -40 °C und 125 °C, die Umgebungstemperaturen zwischen -30 °C und 85 °C. Das Gehäuse besteht aus rostfreiem Stahl, was eine hohe Beständigkeit gegenüber Umwelteinflüssen ermöglicht. Die Schutzart IP67 bietet Schutz gegen das Eindringen von Staub und zeitweiliges Untertauchen in Wasser, wodurch der Sensor auch in anspruchsvollen Umgebungen zuverlässig arbeitet.

Technische Daten

• Druckstufe: PN 16
• Schutzart: IP67
• Messbereich: 0-1 MPa
• Genauigkeit: +/- 50 mbar
• Ausgangssignal: 4...20 mA
• Betriebstemperatur: -40 °C bis 125 °C
• Umgebungstemperatur: -30 °C bis 85 °C
• Werkstoff Gehäuse: rostfreier Stahl
• Gewindemaß: 1/4 Zoll
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)

Der Kemper Drucksensor, Figur 138 00 006, bietet eine zuverlässige und präzise Druckerfassung im Trinkwassersystem mit robustem Gehäuse und flexiblen Anschlussmöglichkeiten. Die Kombination aus hoher Genauigkeit von +/- 50 mbar, der Schutzart IP67 und einem breiten Temperaturbereich von -40 °C bis 125 °C macht ihn zu einer geeigneten Lösung für die Integration in Gebäudeleittechnik oder mobile Messgeräte.
