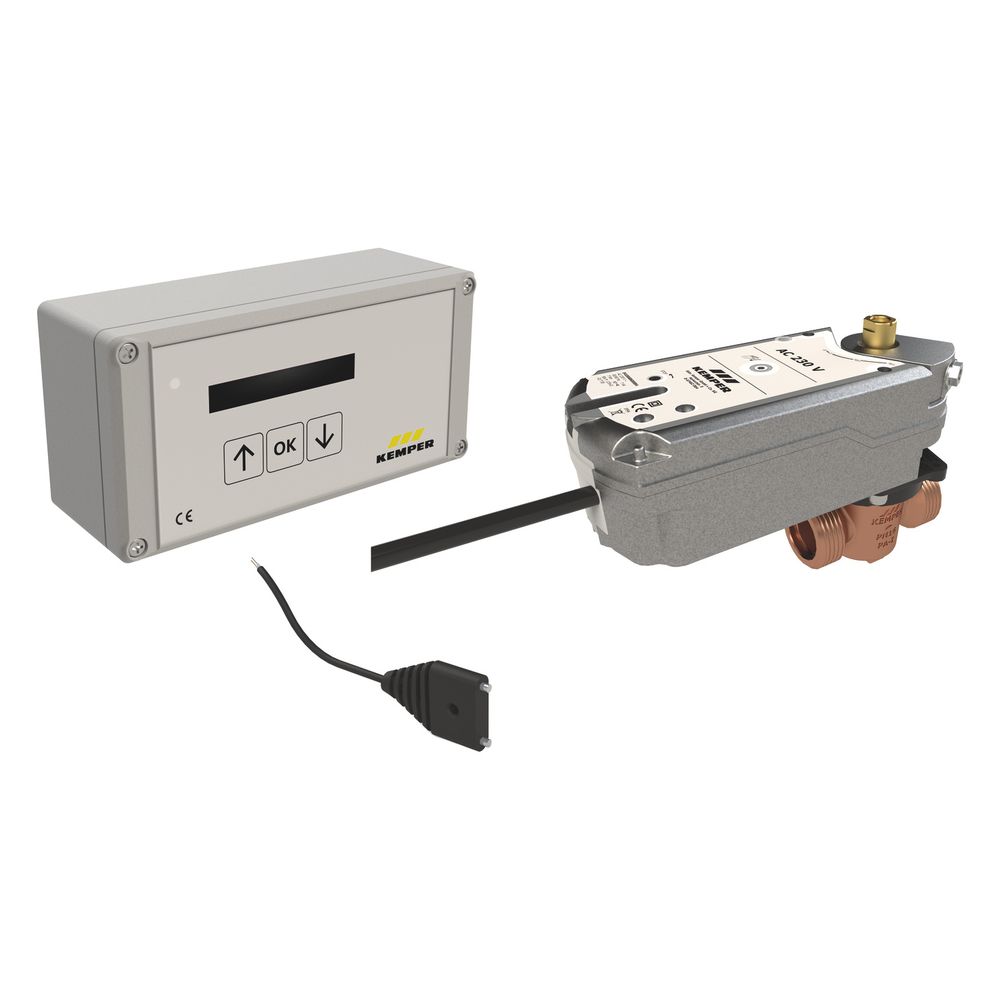

Kemper Leckage-Sicherheitssystem mit Stellantrieb, Steuereinheit, Wasserfühler und VAV-plus DN 32, PN 16, 230V, Figur 620 01

Das Kemper Leckage-Sicherheitssystem mit Stellantrieb, Steuereinheit, Wasserfühler und VAV-plus DN 32, PN 16, 230 V, Figur 620 01 ist ein aktives Überwachungssystem zum Schutz vor Wasserschäden. Es erfasst Leckagen in wasserführenden Systemen sicher mittels Wasserfühler und eignet sich für alle Gebäudearten in Bestand und Neubau. Das System besteht aus einer Steuerungseinheit, einem Wasserfühler und einem druckverlustarmen Vollstrom-Absperrventil mit Federrückzug-Stellantrieb.

Wie funktioniert das Leckage-Sicherheitssystem von Kemper?

Das System überwacht kontinuierlich wasserführende Anlagen auf Leckagen und gibt bei Erkennung eine akustische und visuelle Alarmmeldung aus, die abschaltbar ist. Die Steuerungseinheit ermöglicht die Ansteuerung von bis zu 10 parallel betriebenen Vollstromabsperrventilen und den Anschluss von bis zu zwei Meldelinien mit jeweils maximal 25 Wasserfühlern. Eine Alarmquittierung ist direkt am Gerät möglich. Die integrierte Zeitschaltuhr erlaubt zeitgesteuerte Absicherung oder Spülung des Trinkwassersystems.

Welche Vorteile bietet das Absperrventil mit Federrückzug-Stellantrieb?

Das KHS VAV-PLUS Vollstrom-Absperrventil ist äußerst druckverlustarm und schließt langsam, um das Trinkwassersystem ohne Druckschlag abzusperren. Es ist für Rohrdurchmesser bis DN 32 ausgelegt und verfügt über eine DVGW-Zulassung. Die Druckstufe beträgt PN 16, was den Einsatz in verschiedenen Gebäudetypen ermöglicht.

Welche technischen Merkmale und Normen erfüllt das System?

Das Leckage-Sicherheitssystem entspricht dem DVGW-Arbeitsblatt W 570, der DIN EN 13828 sowie der Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 bis DN 32. Es erfüllt die Anforderungen des Umweltbundesamtes (UBA BWGL Metalle) und ist mit der ÜA-Reg.-Nr. R-15.2.3-21-17048 zertifiziert. Die Schutzart IP54 ermöglicht den Einsatz in Umgebungen mit Staub und Spritzwasser.

Wie sind die elektrischen Eigenschaften und der Energieverbrauch?

Das System wird mit 230 V AC versorgt und hat eine Schaltleistung von 230 V bei 2 A. Das potentialfreie Alarmrelais ist ebenfalls für maximal 230 V und 2 A ausgelegt. Der Eigenverbrauch beträgt 3 W, während der Leistungsaufnahme während der Stellfahrt 4,5 W bzw. 7 VA und im Stillstand 3,5 W beträgt. Der Kabelquerschnitt ist 3 x 0,75 mm².

Technische Daten

• Druckstufe: PN 16
• Rohrdurchmesser: DN 32
• Umgebungstemperatur: 0 °C bis 50 °C
• Schutzart: IP54
• Spannungsversorgung: 230 V AC
• Schaltleistung: 230 V, 2 A
• Potentialfreies Alarmrelais: max. 230 V, 2 A
• Eigenverbrauch: 3 W
• Leistungsaufnahme während Stellfahrt: 4,5 W / 7 VA
• Leistungsaufnahme während Stillstand: 3,5 W
• Kabelquerschnitt: 3 x 0,75 mm²

Das Kemper Leckage-Sicherheitssystem bietet eine zuverlässige Überwachung und Absicherung von Trinkwassersystemen mit druckverlustarmem Absperrventil und vielseitigen Steuerungsfunktionen. Die Kombination aus Stellantrieb, Wasserfühler und Steuerungseinheit ermöglicht eine sichere Leckageerkennung und zeitgesteuerte Systemabsicherung bei einer Druckstufe von PN 16 und Versorgung mit 230 V.
