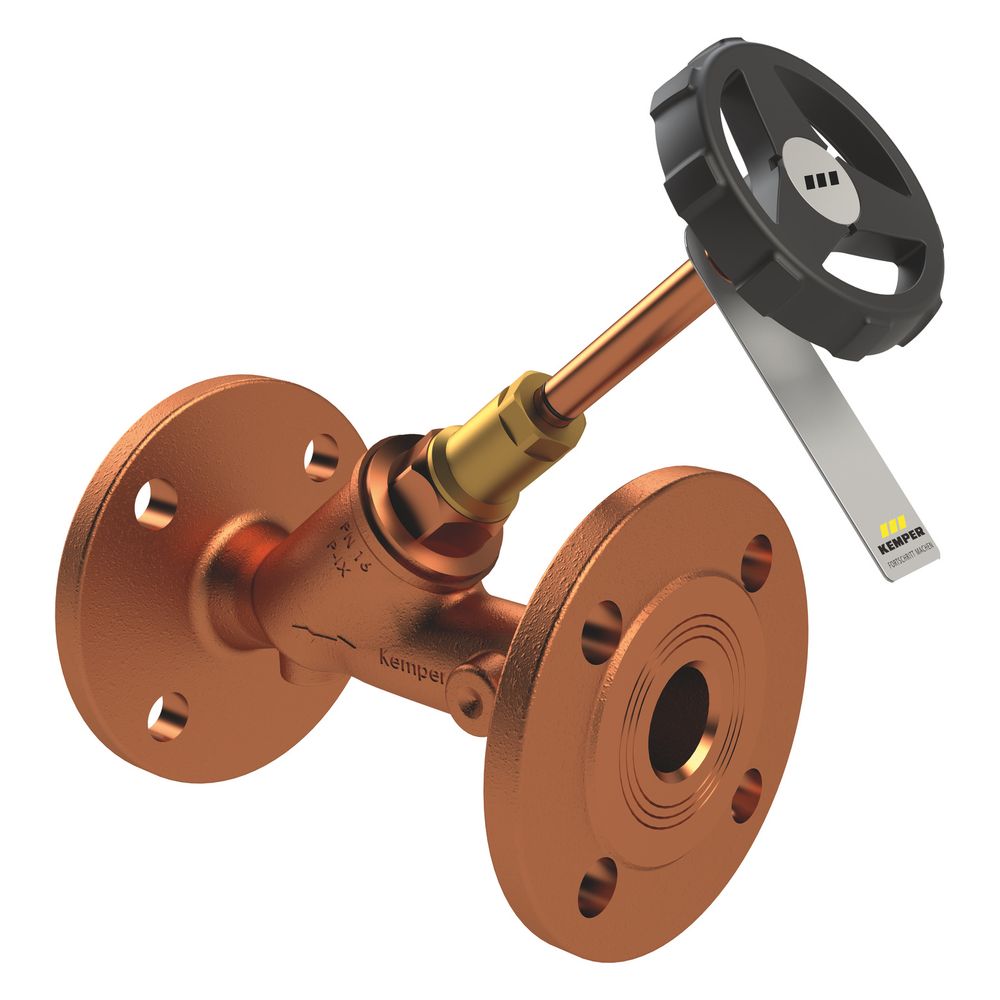

Kemper Freistrom-Absperrventil ohne Entleerung, Flansch DN 80, PN 16, Rotguss, Figur 135 01

Das Kemper Freistrom-Absperrventil Figur 135 01 ist eine robuste Absperrarmatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist für Flanschanschlüsse der Nennweite DN 80 konzipiert und für eine Druckstufe von PN 16 sowie eine maximale Betriebstemperatur von 110 °C ausgelegt. Dieses Ventil ist ohne Entleerung und eignet sich ideal für Rohrleitungssysteme, die eine zuverlässige Absperrung von aggressiven Medien erfordern.

Welche Materialeigenschaften zeichnen das Ventil aus?

Die mediumberührten Metallteile des Kemper Freistrom-Absperrventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch aggressives Wasser beständig ist. Das Gehäuse ist aus Bronze gefertigt. Das Spindelgewinde ist außerhalb des Mediums angeordnet, was die Wartung erleichtert. Der Kegel ist drehbar gelagert und gegen Druckschläge gesichert. Die totraumfreie Konstruktion minimiert Ablagerungen.

Wie ist die Dichtigkeit und Wartung des Ventils gelöst?

Das Absperrventil ist mit einer wartungsfreien Spindelabdichtung ausgestattet, die eine selbstfettende EPDM-Lippendichtung verwendet. Diese Abdichtung ist unter Druck bis zu einem Nenndurchmesser von DN 80 austauschbar. Eine EPDM-Sitzdichtung sorgt zusätzlich für eine zuverlässige Absperrung.

Wie erfolgt die Bedienung und welche Anzeigen sind vorhanden?

Die Bedienung des Ventils erfolgt über ein schwarzes Handrad. Eine Offenstellungsanzeige informiert über den aktuellen Ventilzustand. Die Spindel und/oder das Handrad sind ansteigend ausgeführt.

Für welche Anschlüsse und Funktionen ist das Ventil konzipiert?

Das Freistrom-Absperrventil ist mit Flanschanschlüssen ausgestattet und für den Nenndurchmesser DN 80 ausgelegt. Es ist als Freistromventil konzipiert und ermöglicht einen ungehinderten Durchfluss im geöffneten Zustand. Eine Entleerungsfunktion ist bei diesem Modell nicht vorhanden und kann auch nicht nachgerüstet werden. Das Ventil ist ausschließlich für Flüssigkeiten geeignet und nicht für Gase.

Welche Normen und Zulassungen erfüllt das Ventil?

Das Kemper Freistrom-Absperrventil verfügt über diverse Zulassungen, darunter die DVGW-Zulassung bis DN 80, die WRAS-Zulassung, die KIWA-Zulassung bis DN 100 und die VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Die Bauweise entspricht den Normen DIN EN 1213 und DIN EN 558-1. Zudem sind die ÜA-Reg.-Nr. R-15.2.3-21-17048 und die WIEN-ZERT vorhanden.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Nenndurchmesser: DN 80
• Werkstoff Gehäuse: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Anschluss: Flansch
• Bedienung: Handrad
• Freistrom: Ja
• Mit Entleerungsventil: Nein
• Zeta-Wert: 1,4

Das Kemper Freistrom-Absperrventil Figur 135 01 bietet eine zuverlässige und langlebige Lösung für Absperranwendungen in anspruchsvollen Systemen. Mit seinem Gehäuse aus korrosionsbeständigem Rotguss, der wartungsfreien Spindelabdichtung und der Auslegung für eine Druckstufe von PN 16 sowie eine maximale Betriebstemperatur von 110 °C, stellt es eine robuste Komponente dar. Die Flanschanschlüsse der Nennweite DN 80 ermöglichen eine sichere Integration in bestehende Rohrleitungssysteme.
