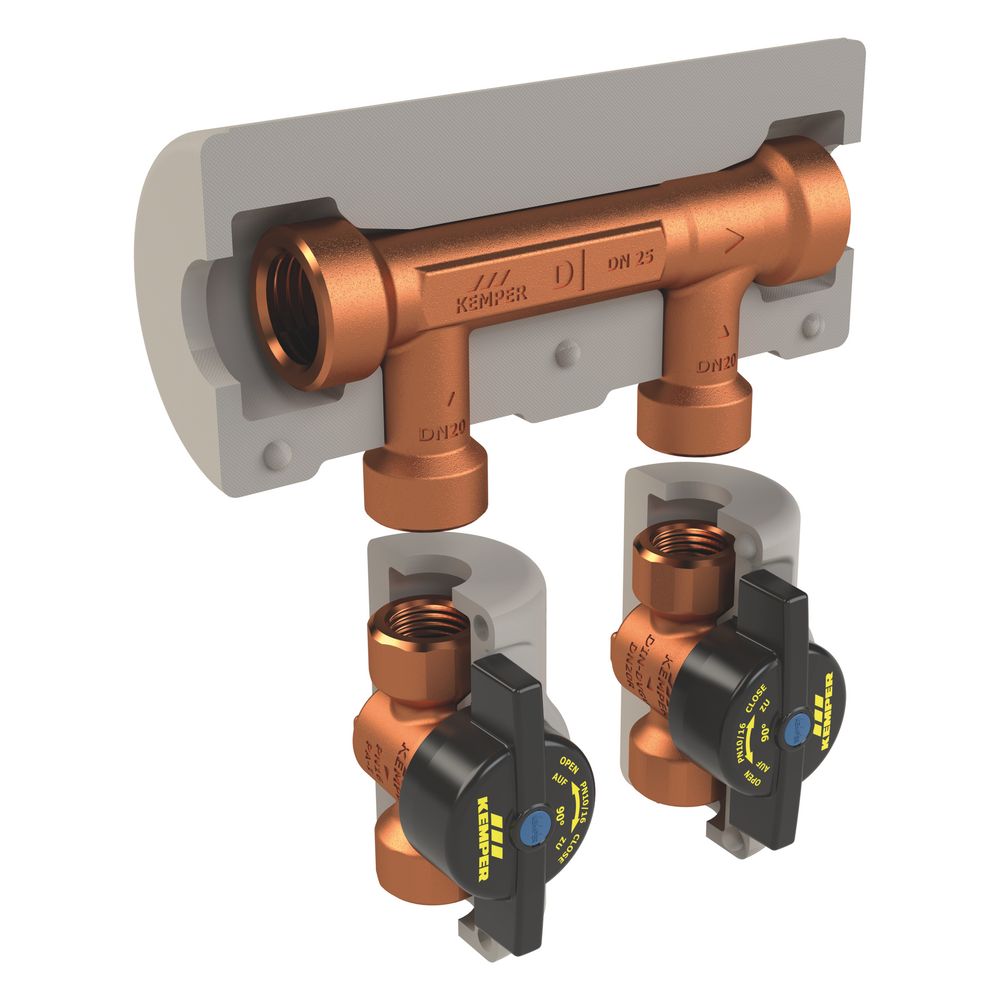

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, AP, DN 20/20/15 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 06

Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 06, ist eine hochwertige Lösung zur Aufputzmontage, die Stagnation in Ringleitungsinstallationen effektiv verhindert. Durch das Venturi-Prinzip und eine dynamische Kartusche wird eine Zwangsdurchströmung bei nachgeschalteten Entnahmen ermöglicht. Diese Gruppe ist für den Einsatz in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) geeignet, ausgelegt für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 90 °C. Sie verfügt über Innengewindeanschlüsse der Nennweiten DN 20/20/15 und wird inklusive einer Dämmschale geliefert.

Wie funktioniert die dynamische Strömungsteiler-Gruppe?

Die KEMPER KHS Venturi-Strömungsteiler-Gruppe arbeitet nach dem bewährten Venturi-Prinzip und ist mit einer dynamischen Kartusche ausgestattet. Diese Konstruktion sorgt für eine zuverlässige Zwangsdurchströmung in Ringleitungsinstallationen, wodurch die Bildung von Stagnationszonen bei nachgeschalteten Entnahmen effektiv verhindert wird. Die Gruppe ist vielseitig einsetzbar in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) Systemen und beinhaltet Nasszellenzu- und Nasszellenrückleitungen.

Welche Materialien ermöglichen Langlebigkeit und Hygiene?

Alle mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Die Konstruktion ist totraumfrei und wartungsfrei ausgelegt, was zur Hygiene und einem geringen Instandhaltungsaufwand beiträgt. Eine wartungsfreie EPDM-Spindelabdichtung und ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM-Dichtungskörper und Rotguss-Schließkörper erleichtern die Wartung. Die Dämmschale besteht aus geschlossenzelligem, geschäumtem Polyethylen und erfüllt die Baustoffklasse B1 nach DIN 4102.

Welche Anschlussarten und Abmessungen sind verfügbar?

Die Venturi-Strömungsteiler-Gruppe ist mit zylindrischen Innengewinden (BSPT-Rp nach ISO 7-1 / EN 10226-1) ausgestattet. Die Hauptanschlüsse und Abzweigungen haben einen Nenndurchmesser von DN 20, während die integrierten VAV Vollstrom-Absperrventile mit einem Nenndurchmesser von DN 15 ausgeführt sind. Der Abstand zwischen den Abzweigungen beträgt 100. Die Baulänge beträgt 159, die Bauhöhe 243 und die Bautiefe 116.

Welche Zulassungen und Normen erfüllt das Produkt?

Die Ventile der Gruppe verfügen über eine DVGW-Zulassung und eine WRAS-Zulassung. Die Konformität nach DVGW-Arbeitsblatt W 570 und UBA BWGL Metalle ist gegeben. Bis zu einem Nenndurchmesser von DN 32 besitzt die Gruppe eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1. Weitere relevante Normen und Registrierungen umfassen DIN EN 13828, die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 90 °C
• Nenndurchmesser Anschluss 1: DN 20
• Nenndurchmesser Abzweigungen: DN 20
• Nenndurchmesser VAV Absperrventile: DN 15
• Venturidüse: dynamisch
• Werkstoff: Rotguss
• Baulänge: 159
• Bauhöhe: 243
• Bautiefe: 116

Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch bietet eine zuverlässige und hygienische Lösung für Trinkwasserinstallationen. Durch das Venturi-Prinzip und die dynamische Kartusche wird Stagnation in Ringleitungen effektiv verhindert. Gefertigt aus korrosionsbeständigem Rotguss, ausgelegt für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 90 °C, stellt dieses Produkt eine langlebige und wartungsarme Komponente dar.

Lieferumfang

• 1x KHS Venturi-Strömungsteiler-Gruppe
• 1x Dämmschale
• 1x VAV Vollstrom-Absperrventile
