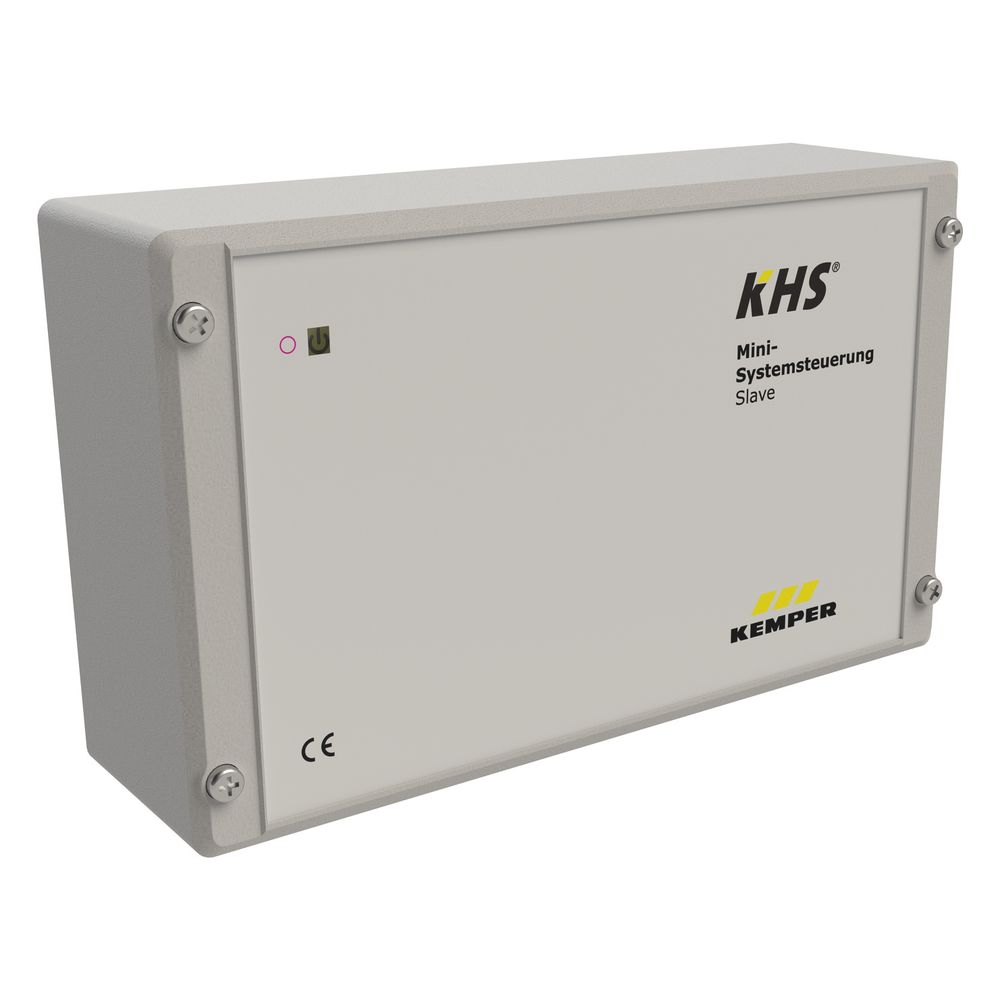

Kemper KHS Mini-Systemsteuerung SLAVE Erweiterungsmodul zu Master, 230V, Figur 686 02 006

Das KEMPER KHS Mini-Systemsteuerung SLAVE Erweiterungsmodul, Figur 686 02 006, ist eine spezialisierte Komponente zur Durchführung, Protokollierung und Überwachung von Wasserwechselmaßnahmen in PWC- und PWH-Systemen. Es dient als Erweiterung zur KHS Mini-Systemsteuerung MASTER 2.0/2.1 und ermöglicht die Skalierung des Systems um bis zu 62 Einheiten über CAN-Bus. Die 230V-Variante ist für die Wandmontage konzipiert.

Wie integriert sich das SLAVE-Modul in das KHS System?

Das KHS Mini-Systemsteuerung SLAVE Erweiterungsmodul dient als Ergänzung zur KHS Mini-Systemsteuerung MASTER 2.0/2.1. Es ermöglicht die Erweiterung eines MASTER/SLAVE-Systems um bis zu 62 zusätzliche Einheiten über den CAN-Bus. Alle Einstellungen werden dabei zentral vom MASTER 2.0/2.1 Modul übernommen, was eine effiziente Systemverwaltung sicherstellt.

Welche Komponenten lassen sich anschließen?

Das SLAVE-Modul ist für den Anschluss verschiedener KHS-Komponenten ausgelegt. Es kann jeweils maximal ein KHS VAV oder KHS VAV-PLUS Vollstromabsperrventil, ein KHS CoolFlow Kaltwasser-Regulierventil, eine KHS Temperaturmessarmatur Pt1000, ein KHS CONTROL-PLUS oder eine KHS Überlaufüberwachung angeschlossen werden. Für den direkten Anschluss von VAV oder VAV-PLUS Vollstromabsperrventilen oder CoolFlow Kaltwasser-Regulierventilen ist ausschließlich die 230 Volt Variante kompatibel.

Welche Betriebsarten und Funktionen sind verfügbar?

Das Modul unterstützt vielfältige Betriebsarten, darunter Zeit-, Temperatur-, Volumenstrom- und Routinesteuerung. Es bietet zudem Funktionen wie Sicherung, Leckageschutz und Datalogging zur umfassenden Überwachung und Protokollierung. Insgesamt stehen 16 Speicherplätze für die Konfiguration der Betriebsarten zur Verfügung.

Welche Installationshinweise und Schutzmerkmale besitzt das Modul?

Das SLAVE-Modul ist für die Wandmontage geeignet und für den Betrieb in einem Umgebungstemperaturbereich von 0 °C bis 50 °C ausgelegt. Die Schutzart IP54 ermöglicht Schutz gegen Staub und Spritzwasser. Die Spannungsversorgung erfolgt über 230 V AC. Ein externer Eingang von 230 V und eine Schaltleistung von 230 V, 2 A sind vorhanden. Zudem verfügt das Modul über ein potentialfreies Alarmrelais mit maximal 230 V, 2 A und einen Eigenverbrauch von 3 W.

Technische Daten

• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 50 °C
• Schutzart: IP54
• Spannungsversorgung: 230 V AC
• Externer Eingang: 230 V
• Schaltleistung: 230 V, 2 A
• Potentialfreies Alarmrelais: max. 230 V, 2 A
• Eigenverbrauch: 3 W

Das KEMPER KHS Mini-Systemsteuerung SLAVE Erweiterungsmodul bietet eine flexible und erweiterbare Lösung zur Steuerung und Überwachung von Wasserwechselmaßnahmen in PWC- und PWH-Anlagen. Mit seiner Spannungsversorgung von 230 V AC, einer Schaltleistung von 230 V, 2 A und der robusten Schutzart IP54 unterstützt es eine zuverlässige und zentrale Steuerung im MASTER/SLAVE-System.
