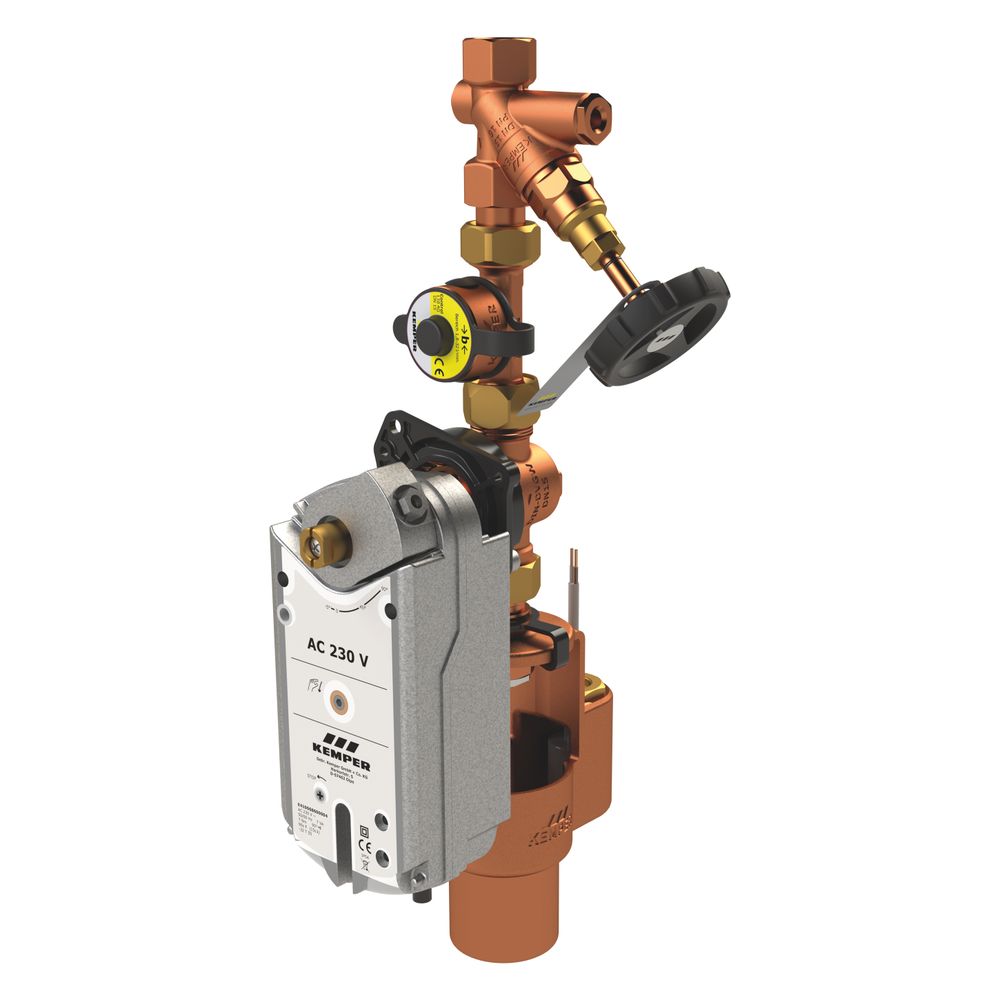

Kemper KHS Spülgruppe 230V mit Control-Plus, DN 15, PN 10, Figur 684 05

Die Kemper KHS Spülgruppe 230V mit Control-Plus, Figur 684 05, ist eine komplette Spülgruppe für automatisch auslösende Wasserwechsel in Trinkwasserleitungen. Sie ist darauf ausgelegt, den bestimmungsgemäßen Betrieb von Trinkwasserinstallationen sicherzustellen und ermöglicht einen turbulenten Wasserwechsel bis zu Rohrdimensionen von DN 100, sowie einen doppelt turbulenten Wasserwechsel bis DN 65. Gefertigt aus hochwertigen mediumberührten Metallteilen aus Edelstahl und Rotguss, bietet die Spülgruppe eine Schutzart von IP54 und wird mit einer Spannungsversorgung von 230 V AC betrieben.

Wie sorgt die Spülgruppe für einen effektiven Wasserwechsel?

Die Spülgruppe ermöglicht einen turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 100, wobei bis DN 65 ein doppelt turbulenter Wasserwechsel erreicht wird. Dies unterstützt die hygienische Frischhaltung des Wassers. Ein WESER Freistrom-Absperrventil dient als Wartungsabsperrung. Der integrierte DMB Durchflussmengenbegrenzer begrenzt die Durchflussmenge vordruckunabhängig auf 4, 10 oder 20 Liter pro Minute. Die Ablaufvorrichtung entspricht der DIN EN 1717 und ist mit einem eingebauten Schwimmerschalter sowie einer Überlaufüberwachung ausgestattet, um einen sicheren Ablauf zu ermöglichen.

Welche Steuer- und Messfunktionen bietet die Control-Plus Ausstattung?

Die CONTROL-PLUS Durchfluss- und Temperaturmessarmatur überwacht kontinuierlich die Durchflussmenge und Wassertemperatur. Die Spülgruppe ist mit einem VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb ausgestattet, das bei Spannungsabfall automatisch zurückstellt. Die Laufzeit des Stellantriebs beträgt 90 Sekunden, bei Spannungsabfall 15 Sekunden. Eine Offenstellungsanzeige informiert über den Betriebszustand. Die Spülgruppe ist zur Anbindung an bestehende KHS Mini-Systemsteuerungen vorgesehen und verfügt über ein M12x1 Kabel für die elektrische Verbindung.

Wie ist die Spülgruppe konstruiert und montiert?

Die Spülgruppe ist totraumfrei konstruiert und für die vertikale Einbaulage vorgesehen. Die mediumberührten Metallteile bestehen aus langlebigem Edelstahl und Rotguss, was eine einfache Wartung auch im eingebauten Zustand ermöglicht. Das schwarze Handrad dient der manuellen Bedienung. Die Anschlüsse sind als zylindrische Innengewinde nach ISO 7-1 / EN 10226-1 ausgeführt, mit einem Nenndurchmesser von 1/2 Zoll (DN 15) für die Hauptanschlüsse und einem Schiebeende mit DN 50 für den dritten Anschluss.

Technische Daten

• Druckstufe: PN 10
• Minimale Betriebstemperatur: 0 °C
• Maximale Betriebstemperatur: 65 °C
• Maximale Umgebungstemperatur: 55 °C
• Schutzart: IP54
• Spannungsversorgung: 230 V AC
• Laufzeit Stellantrieb: 90 s
• Laufzeit bei Spannungsabfall: 15 s
• Durchflussmengenbegrenzer: 4, 10 und 20 l/min
• Nenndurchmesser Anschluss: 1/2 Zoll (DN 15)
• Werkstoff (mediumberührt): Edelstahl und Rotguss

Die Kemper KHS Spülgruppe 230V mit Control-Plus bietet eine zuverlässige Lösung für automatisch ausgelöste Wasserwechsel in Trinkwasserleitungen bis DN 100. Mit ihrer robusten Bauweise aus Edelstahl und Rotguss, der präzisen CONTROL-PLUS Durchfluss- und Temperaturmessarmatur und einer Spannungsversorgung von 230 V AC, unterstützt sie die hygienische Sicherheit und den bestimmungsgemäßen Betrieb von Trinkwasserinstallationen. Die Kombination aus Schutzart IP54 und variablen Durchflussmengenbegrenzern macht sie vielseitig einsetzbar und wartungsfreundlich.

Lieferumfang

• 1x Kemper KHS Spülgruppe 230V mit Control-Plus
• 1x Kabel M12x1
