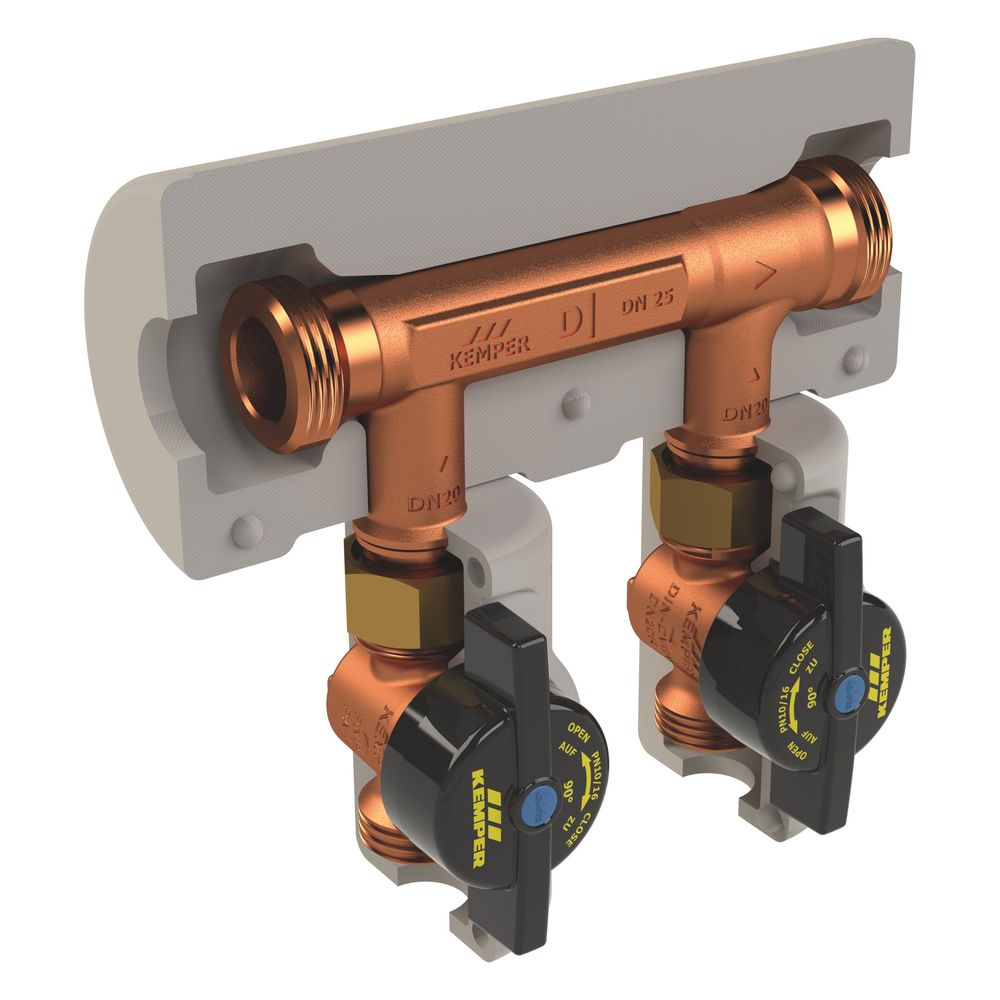

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, AP, DN 32/20/20 AG m. ÜM, PN 16, 90 Grad C, mit Dämmschale, Figur 650 02

Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, Figur 650 02, ist für die Aufputz-Montage konzipiert und dient der effektiven Vermeidung von Stagnation in Ringleitungsinstallationen. Sie ist einsetzbar in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) und verfügt über Anschlüsse von DN 32 sowie Abzweigungen von DN 20. Die Gruppe ist für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 90 °C ausgelegt und wird inklusive einer Dämmschale geliefert.

Wie funktioniert die Kemper KHS Venturi-Strömungsteiler-Gruppe?

Die Kemper KHS Venturi-Strömungsteiler-Gruppe arbeitet nach dem Venturi-Prinzip und ist mit einer dynamischen Kartusche ausgestattet. Dieses System stellt eine Zwangsdurchströmung in Ringleitungsinstallationen sicher, insbesondere bei nachgeschalteten Entnahmen. Dadurch wird Stagnation im Trinkwassersystem vermieden, was die Hygiene in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH) Installationen unterstützt. Die Gruppe umfasst eine Nasszellenzuleitung und eine Nasszellenrückleitung.

Welche Materialien werden verwendet und welche Vorteile bieten sie?

Alle mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Dieses Material ist besonders widerstandsfähig gegen aggressives Wasser und trägt zur Langlebigkeit und Zuverlässigkeit des Produkts bei. Die Konstruktion ist zudem totraumfrei und wartungsfrei, was die Betriebssicherheit und Hygiene weiter erhöht.

Welche Komponenten sind integriert und wie sind die Anschlüsse gestaltet?

Die Strömungsteiler-Gruppe ist mit VAV Vollstrom-Absperrventilen der Figur 386 0G ausgestattet, die über ein Außengewinde verfügen. Diese Ventile besitzen eine wartungsfreie EPDM-Spindelabdichtung und ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM-Dichtungskörper und Rotguss-Schließkörper. Der Strömungsteiler-Durchgang ist mit einem Außengewinde für flachdichtende Verschraubungen versehen. Die Nasszellenzuleitung und die Nasszellenrückleitung sind jeweils mit einer Überwurfmutter ausgestattet, was eine flexible und sichere Montage ermöglicht.

Welche Dämmung und Schallschutz bietet die Venturi-Strömungsteiler-Gruppe?

Die Gruppe ist mit einer Dämmschale aus geschlossenzelligem, geschäumtem Polyethylen ausgestattet, die der Baustoffklasse B1 nach DIN 4102 entspricht. Für Rohrdimensionen bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor, was den Einsatz in geräuschempfindlichen Bereichen unterstützt.

Welche Normen und Zulassungen erfüllt das Produkt?

Die Ventile der Gruppe verfügen über eine DVGW-Zulassung und eine WRAS-Zulassung. Die Konformität nach DVGW-Arbeitsblatt W 570 und UBA BWGL Metalle ist gegeben. Weitere Zulassungen umfassen DIN EN 13828, die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.

Technische Daten

• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Nenndurchmesser Anschluss 1: DN 32
• Nenndurchmesser Abzweigungen: DN 20
• Baulänge: 283
• Bauhöhe: 123
• Bautiefe: 365
• Werkstoff: Bronze
• Venturidüse: dynamisch
• Mit Absperrventil: ja

Die Kemper KHS Venturi-Strömungsteiler-Gruppe bietet eine zuverlässige Lösung zur Vermeidung von Stagnation in Trinkwasserinstallationen. Mit ihrer dynamischen Venturi-Technologie, der robusten Rotguss-Konstruktion und der Auslegung für eine Druckstufe von PN 16 sowie eine maximale Betriebstemperatur von 90 °C, stellt sie eine hygienische und langlebige Komponente dar. Die Anschlüsse mit DN 32 und Abzweigungen mit DN 20 ermöglichen eine flexible Integration in bestehende Systeme.
