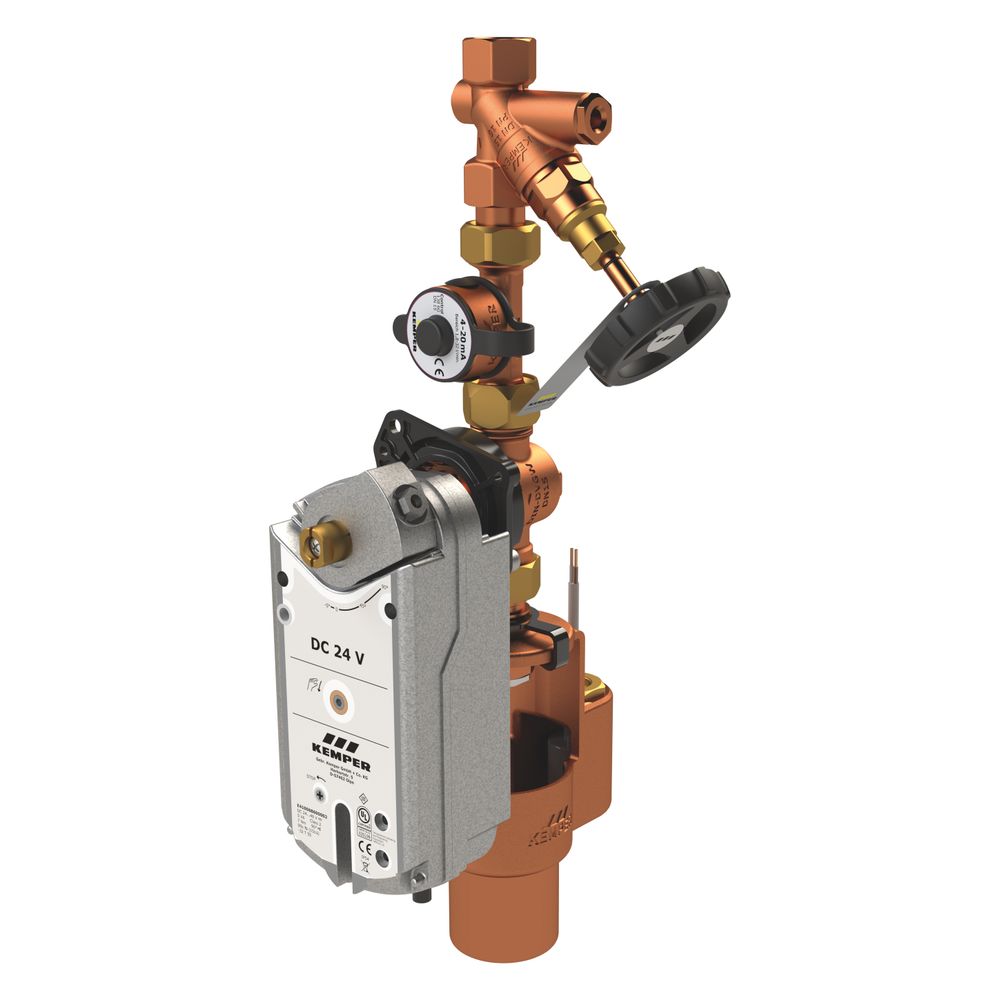

Kemper KHS Spülgruppe 24V mit Control-Plus, DN 15, PN 10, Figur 684 01

Die Kemper KHS Spülgruppe 24V mit Control-Plus, DN 15, PN 10, Figur 684 01, ist eine komplette Einheit für automatisch auslösende Wasserwechsel in Trinkwasserleitungen. Sie ist konzipiert, um den bestimmungsgemäßen Betrieb sicherzustellen und ermöglicht einen turbulenten Wasserwechsel in Leitungen bis DN 100, wobei ein doppelt turbulenter Wasserwechsel bis DN 65 erreicht wird. Mit einem Nenndurchmesser von DN 15 und einer Druckstufe von PN 10 ist diese Spülgruppe für den Einsatz in verschiedenen Trinkwasserinstallationen geeignet und kann an eine Gebäudeleittechnik (GLT) angebunden werden.

Wie sorgt die Spülgruppe für einen effektiven Wasserwechsel?

Die Spülgruppe ermöglicht durch ihre Konstruktion einen turbulenten Wasserwechsel in Trinkwasserleitungen bis zu einem Nenndurchmesser von DN 100, wobei bis DN 65 ein doppelt turbulenter Wasserwechsel erreicht wird. Dies unterstützt die hygienische Aufrechterhaltung der Wasserqualität. Eine Ablaufvorrichtung entsprechend DIN EN 1717 mit eingebautem Schwimmerschalter und ein freier Ablauf mit Überlaufüberwachung sorgen für eine sichere Ableitung und Überwachung des Spülwassers.

Welche Komponenten sind in der Spülgruppe integriert?

Die Spülgruppe enthält ein WESER Freistrom-Absperrventil als Wartungsabsperrung sowie ein VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24 V, das bei Spannungsabfall automatisch zurückstellt. Die CONTROL-PLUS Durchfluss- und Temperaturmessarmatur mit 4-20 mA Signal und M12x1 Kabel ermöglicht die präzise Messung und Anbindung an eine Gebäudeleittechnik (GLT). Zusätzlich ist ein DMB Durchflussmengenbegrenzer mit einstellbaren Werten von 4, 10 und 20 l/min zur vordruckunabhängigen Begrenzung der Durchflussmenge integriert.

Wie ist die Spülgruppe konstruiert und welche Materialien werden verwendet?

Die mediumberührten Metallteile der Spülgruppe bestehen aus Edelstahl und Rotguss, was eine hohe Korrosionsbeständigkeit und Langlebigkeit in Trinkwasserinstallationen sicherstellt. Die Spülgruppe ist totraumfrei ausgeführt und für die vertikale Einbaulage vorgesehen. Das schwarze Handrad ermöglicht eine einfache Bedienung. Die Konstruktion erlaubt eine einfache Wartung im eingebauten Zustand.

Welche technischen Eigenschaften und Schutzarten bietet die Spülgruppe?

Die Spülgruppe ist für eine Druckstufe von PN 10 ausgelegt und kann in einem Temperaturbereich von 0 bis 65 °C betrieben werden. Die maximale Umgebungstemperatur beträgt 55 °C. Die Schutzart IP54 ermöglicht Schutz gegen Staub und Spritzwasser. Die Spannungsversorgung erfolgt mit 24 V DC, die Stellungsrückmeldung liegt im Bereich von 0 bis 10 V. Die Laufzeit des Stellantriebs beträgt 90 Sekunden, bei Spannungsabfall erfolgt eine Rückstellung innerhalb von 15 Sekunden.

Welche Normen und Zulassungen sind vorhanden?

Die Kemper KHS Spülgruppe erfüllt diverse Normen und Zulassungen, darunter die WRAS-Zulassung, die Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Zudem liegen die ÜA-Reg.-Nr. R-15.2.3-21-17048 und die WIEN-ZERT vor.

Technische Daten

• Druckstufe: PN 10
• Min. Betriebstemperatur: 0 °C
• Max. Betriebstemperatur: 65 °C
• Max. Umgebungstemperatur: 55 °C
• Schutzart: IP54
• Spannungsversorgung: 24 V DC
• Stellungsrückmeldung: 0…10 V
• Laufzeit Stellantrieb: 90 s
• Laufzeit bei Spannungsabfall: 15 s
• Nenndurchmesser: DN 15

Die Kemper KHS Spülgruppe 24V mit Control-Plus, Figur 684 01, bietet eine zuverlässige und normgerechte Lösung für die Trinkwasserhygiene durch automatische Wasserwechsel. Mit einer Druckstufe von PN 10, einer Spannungsversorgung von 24 V DC und der Schutzart IP54 ist sie robust und funktional. Die integrierte Control-Plus Technologie ermöglicht eine präzise Überwachung und Steuerung, während die hochwertigen Materialien aus Edelstahl und Rotguss für Langlebigkeit und Hygiene sorgen.

Lieferumfang

• 1x Kemper KHS Spülgruppe 24V mit Control-Plus, Figur 684 01
• 1x Kabel M12x1
