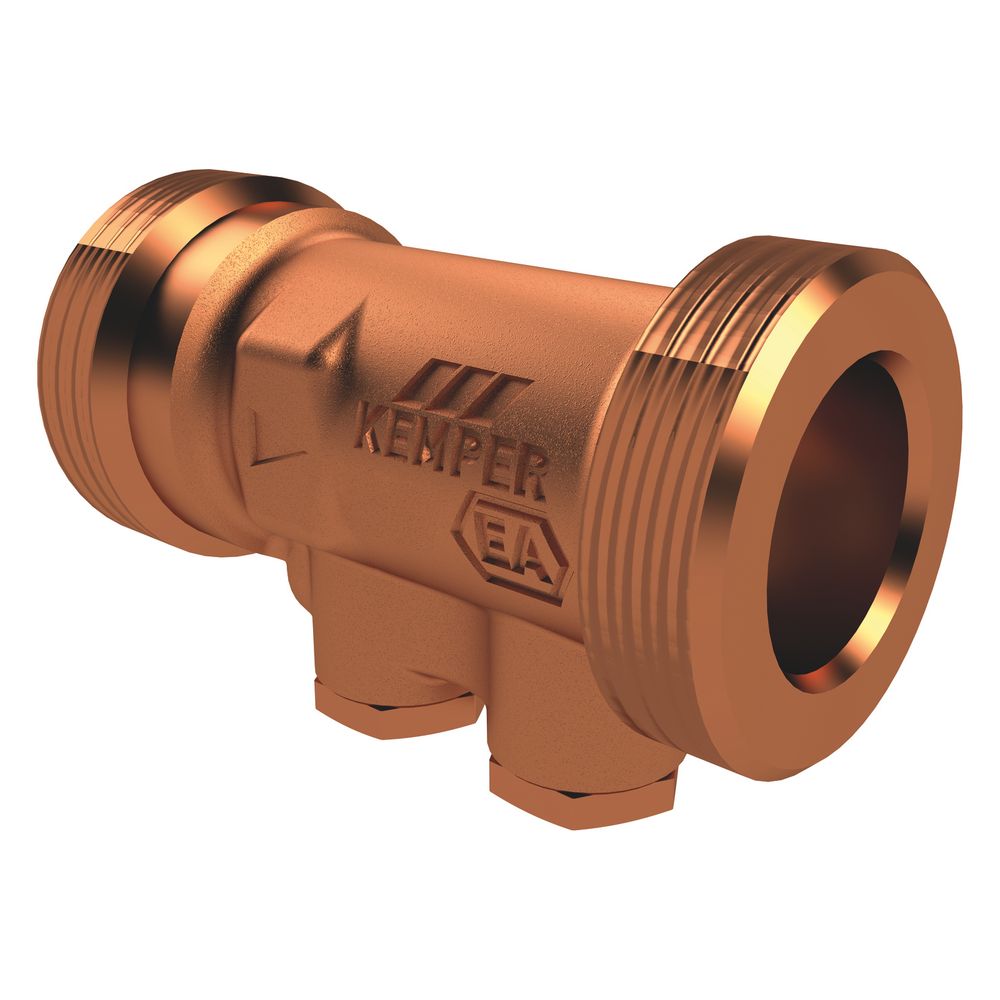

Kemper Durchgangs-Rückflussverhinderer mit Entleerstopfen DN 20 AG, PN 10, Rotguss, Figur 158 1G

Der Kemper Durchgangs-Rückflussverhinderer mit Entleerstopfen DN 20 AG, Figur 158 1G, ist eine hochwertige Sicherungsarmatur aus Rotguss, die speziell für Zirkulationssysteme entwickelt wurde. Er zeichnet sich durch einen sehr niedrigen Öffnungsdruck aus und ist ideal für den Einsatz in Trinkwasserinstallationen. Die Armatur ist mit einem Entleerstopfen und einer Prüfeinrichtung ausgestattet und ermöglicht eine flexible Installation.

Wie ist der Kemper Rückflussverhinderer konstruiert und welche Materialien werden verwendet?

Der Rückflussverhinderer ist in gerader Ausführung konzipiert. Seine mediumberührten Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, was eine hohe Beständigkeit gegen aggressives Wasser sicherstellt. Das Gehäuse ist aus Bronze gefertigt und unbehandelt. Die kontrollierbare RV-Patrone ist als Kunststoff-Strömungskörper ausgeführt und totraumfrei gestaltet, um hygienische Anforderungen zu erfüllen.

Für welche Einbausituationen ist der Rückflussverhinderer geeignet?

Dieses Produkt ist sowohl für den waagerechten als auch für den senkrechten Einbau geeignet. Die Anschlüsse sind als Außengewinde zylindrisch nach BSPP (ISO 228-1) ausgeführt, was flachdichtende Verschraubungen ermöglicht. Die Armatur verfügt über einen Entleerstopfen und eine Prüfeinrichtung.

Welche technischen Eigenschaften bietet der Kemper Rückflussverhinderer?

Der Rückflussverhinderer arbeitet mit einem Öffnungsdruck des Ventilkegels von 10 und ist mit einer Schließfeder ausgestattet. Der Kvs-Wert beträgt 8,9. Die Druckstufe ist PN 10, die maximale Betriebstemperatur liegt bei 65 °C, kurzfristig sind Spitzentemperaturen von bis zu 90 °C möglich. Der Nenndurchmesser beträgt DN 20.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Produkt verfügt über zahlreiche Zulassungen, darunter DVGW, ÖVGW, SVGW, KIWA und BELGAQUA. Es entspricht den Anforderungen nach UBA KTW BWGL, DVGW-Arbeitsblatt W 570 sowie UBA BWGL Metalle. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 ist bis DN 32 vorhanden. Weitere relevante Normen sind DIN EN 13959 und die ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT. Die Schutzklasse ist EA.

Technische Daten

• Nenndurchmesser: DN 20
• Druckstufe: PN 10
• Maximale Betriebstemperatur: 65 °C
• Kurzfristige Spitzentemperatur: 90 °C
• Öffnungsdruck Ventilkegel: 10
• Kvs-Wert: 8,9
• Bauhöhe: 27
• Werkstoff Gehäuse: Bronze
• Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
• Ausführung: gerade

Der Kemper Durchgangs-Rückflussverhinderer DN 20 AG bietet eine zuverlässige Lösung für Trinkwasserinstallationen, insbesondere in Zirkulationssystemen. Mit einer Druckstufe von PN 10 und einer maximalen Betriebstemperatur von 65 °C, kurzfristig bis 90 °C, stellt die Armatur aus korrosionsbeständigem Rotguss eine hohe Funktionssicherheit und Langlebigkeit sicher. Die umfangreichen Zulassungen unterstreichen die Qualität und Eignung für anspruchsvolle Anwendungen.
