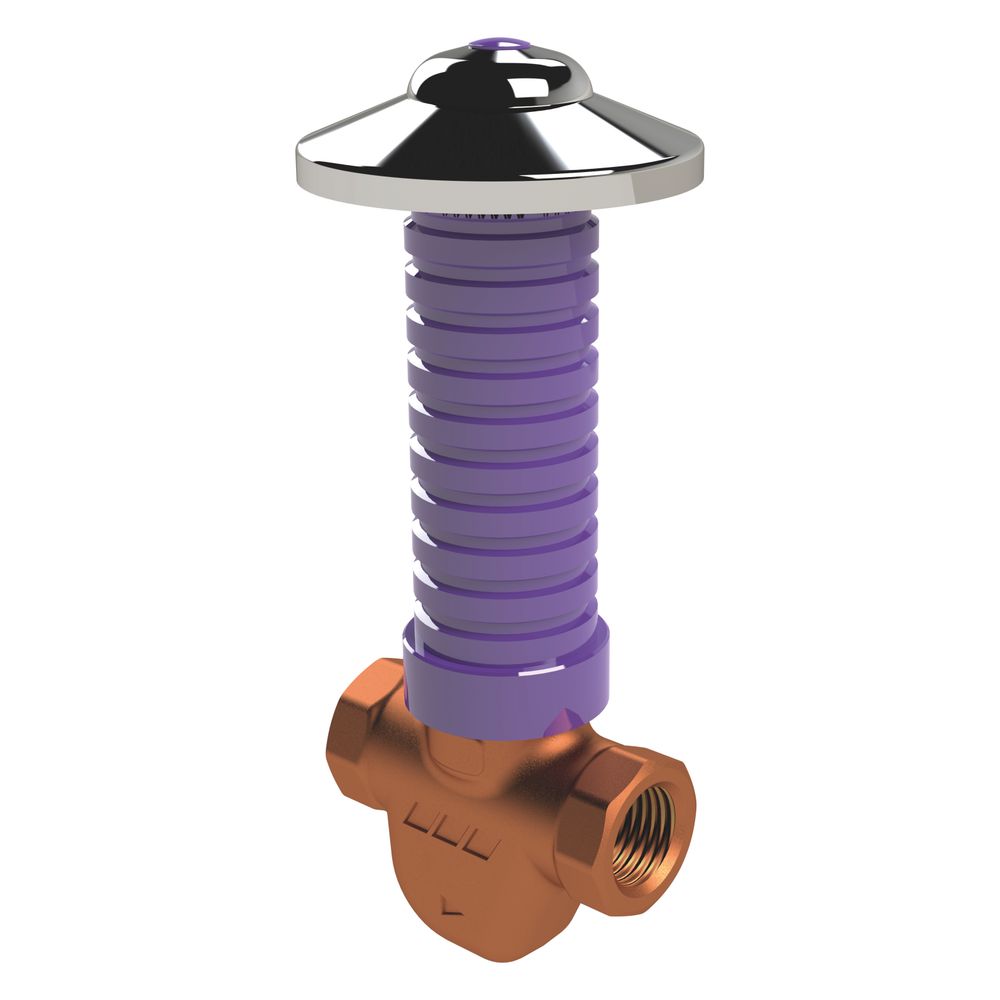

Kemper UP-ETA-Therm automatisches Zirkulations-Regulierventil, Figur 540 02

Das Kemper UP-ETA-Therm automatische Zirkulations-Regulierventil, Figur 540 02, ist eine Unterputz-Lösung für den hydraulischen Abgleich von kleinsten Zirkulationskreisen ab einem kv-min von 0,05. Es ermöglicht eine thermische Selbstregelung und eine automatische Regelbereichsumstellung für die thermische Desinfektion. Das Ventil ist für einen Regelbereich von 56 °C bis 58 °C ausgelegt und verfügt über einen Nenndurchmesser von DN 15 bei einer Druckstufe von PN 16.

Wie funktioniert das Kemper UP-ETA-Therm Ventil?

Das Kemper UP-ETA-Therm ist ein automatisches Feinregulierventil, das speziell für den hydraulischen Abgleich von kleinsten Zirkulationskreisen ab einem kv-min von 0,05 entwickelt wurde. Es arbeitet thermisch selbstregelnd und passt sich automatisch an die Anforderungen an. Eine integrierte automatische Regelbereichsumstellung unterstützt die thermische Desinfektion, indem sie den Regelbereich bei Bedarf anpasst. Dies stellt eine effiziente und hygienische Wasserverteilung sicher.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Die mediumberührten Metallteile des Ventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der eine hohe Beständigkeit gegen aggressives Wasser aufweist. Eine PTFE-Sitzdichtung und eine wartungsfreie EPDM-Spindelabdichtung tragen zur Zuverlässigkeit und Dichtheit des Ventils bei. Das Ventil ist totraumfrei konstruiert. Es verfügt über eine thermostatische Reguliereinheit und einen stufenlos kürzbaren Kunststoffschaft, der durch ein optional erhältliches Verlängerungsset erweitert werden kann. Der Anschluss erfolgt über ein Innengewinde. Ein verchromtes Behördenoberteil mit einem Innensechskantschlüssel SW 6 sowie einem lila Signierplättchen ist vorhanden.

Welche Funktionen und Zulassungen bietet das Kemper UP-ETA-Therm?

Das Ventil vereint Absperr-, Regulier- und Voreinstellfunktion in einem Gerät. Es erfüllt zahlreiche nationale und internationale Normen und Zulassungen, darunter die DVGW-, ÖVGW-, SVGW- und WRAS-Zulassung. Die Konformität nach UBA KTW BWGL und UBA BWGL Metalle sowie für Anlagen nach DVGW-Arbeitsblatt W 551/W 553/DIN 1988-300 ist gegeben. Die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT bestätigen die hohe Qualität und Sicherheit des Produkts.

Welche Einbau- und Betriebsdaten sind relevant?

Das Ventil ist für eine maximale Einbautiefe von 110 mm konzipiert. Es ist für eine Druckstufe von PN 16 ausgelegt und kann bei einer maximalen Betriebstemperatur von 90 °C eingesetzt werden. Der Nenndurchmesser beträgt DN 15 und der Anschluss erfolgt über ein Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1).

Technische Daten

• Max. Einbautiefe: 110 mm
• Regelbereich: 56 °C - 58 °C
• Druckstufe: PN 16
• Max. Betriebstemperatur: 90 °C
• Nenndurchmesser: DN 15
• Kvs-Wert: 0,4
• Werkstoff des Gehäuses: Rotguss
• Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)

Das Kemper UP-ETA-Therm automatische Zirkulations-Regulierventil bietet eine zuverlässige und hygienische Lösung für den hydraulischen Abgleich in Trinkwasser-Zirkulationssystemen. Mit seinem Regelbereich von 56 °C bis 58 °C, der Druckstufe PN 16 und der Konstruktion aus korrosionsbeständigem Rotguss ist es für anspruchsvolle Anwendungen geeignet. Die automatische Regelung und die Funktion zur thermischen Desinfektion tragen maßgeblich zur Effizienz und Sicherheit der Anlage bei.
