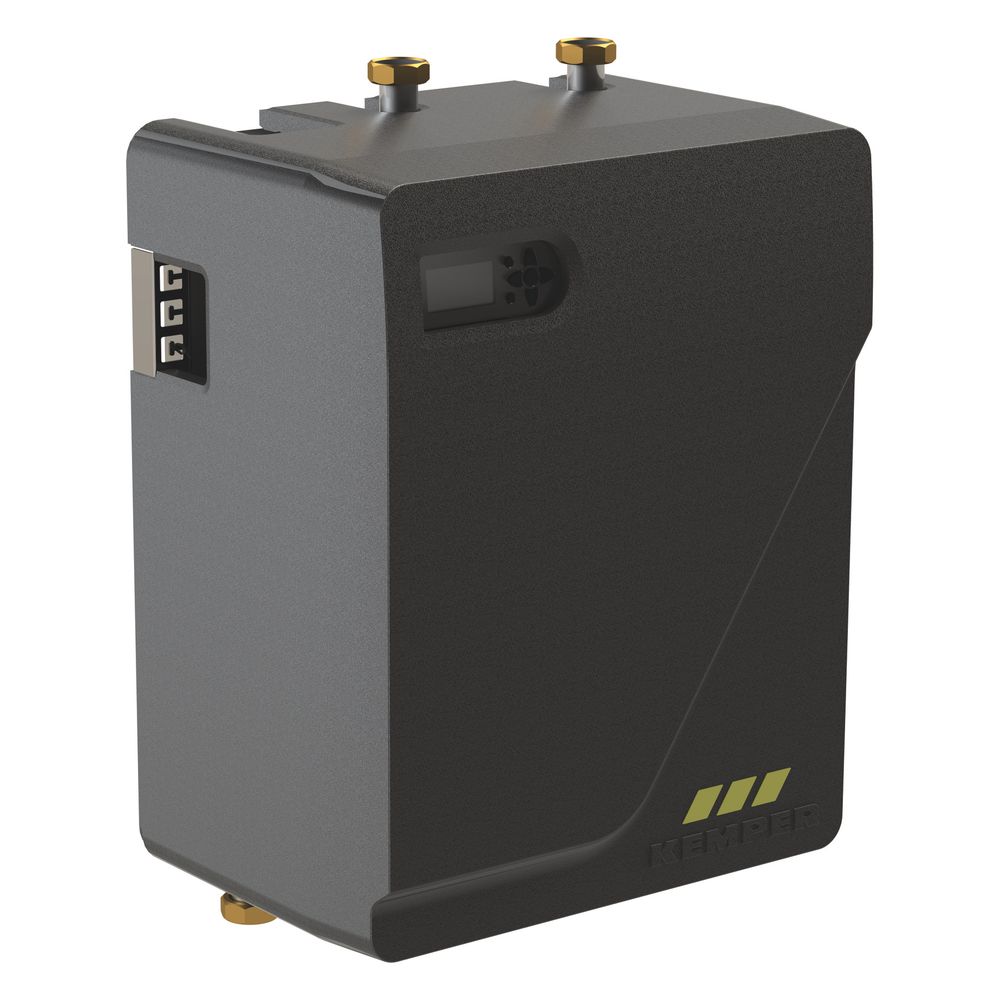

Kemper KTS Frischwasserstation M PRO 3er-Kaskade, Kupfer-gelötet, Figur 915 20/30

Die Kemper KTS Frischwasserstation M PRO 3er-Kaskade, kupfergelötet, Figur 915 20/30, ist ein zentraler Trinkwassererwärmer, der nach dem Durchflussprinzip arbeitet. Ausgestattet mit einem Edelstahl-Plattenwärmeübertrager und einer integrierten Pumpe zur Förderung des Heizwasser-Volumenstroms, eignet sich die Station für große Anwendungen mit Entnahmevolumenströmen von 1,6 bis 600 Litern pro Minute. Sie ermöglicht eine hygienisch einwandfreie Warmwasserbereitung und deckt Zirkulationswärmeverluste gemäß DIN 1988-300 ab. Zudem bietet sie die Möglichkeit zur thermischen Desinfektion nach DVGW W 551.

Wie funktioniert die KEMPER KTS Frischwasserstation M PRO?

Die Frischwasserstation arbeitet nach dem effizienten Durchflussprinzip und erwärmt Trinkwasser bedarfsgerecht. Ein kupfergelöteter Edelstahl-Plattenwärmeübertrager sorgt für die Wärmeübertragung und ist durch eine patentierte Schrägstellung vor Kalkablagerungen geschützt. Eine integrierte Pumpe fördert den Heizwasser-Volumenstrom, dessen Leistungsregelung über Pulsweitenmodulation einer Hocheffizienzpumpe erfolgt. Die eingesetzten Werkstoffe sind für den Einsatz im Trinkwasser- und Heizungsbereich geeignet. Eine Reglereinheit steuert die Trinkwassererwärmung mit konstanter Trinkwarmwassertemperatur und die Nachladung des Pufferspeichers. Die integrierte MASTER/SLAVE-Technik ermöglicht eine Kaskadenrotation von bis zu acht Geräten. Mediumberührte Teile auf der Trinkwasserseite bestehen aus Rotguss, Edelstahl und trinkwasserzugelassenen Kunststoffen. Auf der Heizungsseite kommen Rotguss, Edelstahl, Grauguss und Messing zum Einsatz. Der Plattenwärmeübertrager besteht aus Edelstahl der Werkstoffnummern 1.4401/1.4404.

Welche intelligenten Funktionen sind integriert?

Die Frischwasserstation ist mit einem lernfähig gestalteten Regler für eine hohe Regelgüte ausgestattet. Eine Optimierungsfunktion schlägt die Absenkung der Vorlauftemperatur zur Energieeinsparung vor. Ein integrierter 32 GB Datenlogger unterstützt die Einhaltung der Betreiberpflichten. Der Inbetriebnahmeassistent erleichtert die Erstinbetriebnahme. Zwei Temperatursensoren mit 7 Meter Leitungslänge sind für die Montage am Pufferspeicher enthalten. Die patentierte Messstrecke erfasst den Volumenstrom bereits ab 1,6 Litern pro Minute, unterstützt durch zwei Vortex-Strömungssensoren mit integriertem Pt1000 2-Leiter. Es besteht die Möglichkeit zum Anschluss weiterer Sensoren zur Erfassung der Kaltwasser- und Zirkulationseintrittstemperatur sowie zur optionalen BACNet-Anbindung. Zudem bietet die Station Zugang zu digitalen Services im Rahmen der KEMPER PRO-Funktionalitäten.

Welche Sicherheits- und Schutzmerkmale sind vorhanden?

Die Frischwasserstation ermöglicht eine thermische Desinfektion im Einstellbereich von 70 °C bis 90 °C. Eine Dämmhaube aus EPP mit getrennten Warm- und Kaltbereichen verhindert Wärmelasten auf das Kaltwasser und schützt die Regler- und Pumpenelektronik vor hohen Temperaturen. Ein patentierter Kamineffekt trägt zur effizienten Ausnutzung der Pumpenlebensdauer bei. Ein werkseitig verbautes 10 bar Membran-Sicherheitsventil sorgt für Betriebssicherheit. Die Möglichkeit zur Einbindung einer Spülgruppe hilft, Stagnation in der Kaltwasserzuleitung bei Betriebsunterbrechungen zu vermeiden. Der elektrische Anschluss erfolgt mit Stecker Typ F.

Welche Anschluss- und Leistungsdaten sind relevant?

Die Frischwasserstation hat eine Bauhöhe von 749 mm, eine Breite von 550 mm und eine Tiefe von 388 mm bei einem Gewicht von 168 kg. Die Nennleistung beträgt 786 kW. Die maximalen Betriebstemperaturen liegen bei 95 °C auf der Heizungsseite und 80 °C auf der Trinkwasserseite. Der maximale Betriebsdruck beträgt 1 MPa. Die Anschlüsse für Vorlauf, Rücklauf, kaltes Trinkwasser und Warmwasser sind jeweils als Innengewinde zylindrisch (BSPP) ausgeführt. Die Kv-Werte betragen 21,3 für den Speicherkreis und 21 für den Trinkwasserkreis. Der minimale Entnahmevolumenstrom liegt bei 1,6 l/min und der maximale Entnahmevolumenstrom bei 225 l/min.

Technische Daten

• Höhe: 749 mm
• Breite: 550 mm
• Tiefe: 388 mm
• Gewicht: 168,00 kg
• Nennleistung: 786 kW
• Max. Entnahmevolumenstrom: 225 l/min
• Max. Betriebsdruck: 1 MPa
• Max. Betriebstemperatur Heizungsseite: 95 °C
• Einstellbereich PWH-Temperatur: 30 °C bis 70 °C
• Kv-Wert Primärkreis: 21,3 cbm/h

Die Kemper KTS Frischwasserstation M PRO 3er-Kaskade bietet eine zuverlässige und hygienische Lösung zur zentralen Trinkwassererwärmung mit einer hohen Nennleistung von 786 kW. Die Kombination aus hochwertigem Edelstahl-Plattenwärmeübertrager, integrierter Hocheffizienzpumpe und moderner Regeltechnik ermöglicht eine konstante Warmwassertemperatur und eine effiziente Energieausnutzung. Mit einem maximalen Entnahmevolumenstrom von 225 l/min und umfangreichen Sicherheits- und Hygienefunktionen ist sie besonders geeignet für große Anwendungen mit hohem Warmwasserbedarf.

Lieferumfang

• 1x Kemper KTS Frischwasserstation M PRO 3er-Kaskade
• 2x Temperatursensoren mit 7 Meter Leitungslänge
• 2x Vortex-Strömungssensoren
• 4x Vollstromabsperrventile in DN 32 mit Dämmschalen
• 1x Fühler zur Erfassung der Rücklauftemperatur
