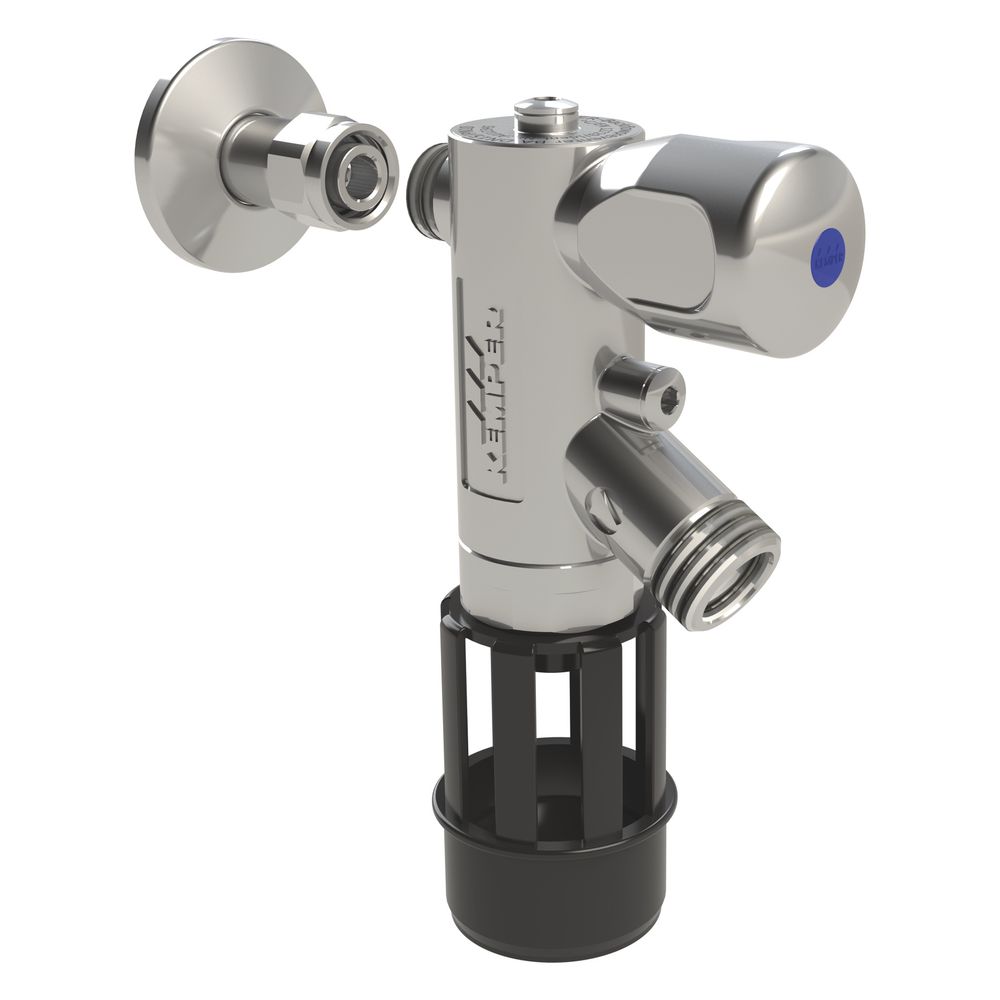

Kemper Wohnungs-BA Systemtrenner, DN 10, R 1/2", PN 10, verchromt, Figur 368 02

Der Kemper Wohnungs-BA Systemtrenner, Figur 368 02, ist ein verchromtes Auslaufventil mit DN 10 und R 1/2" Anschluss, das speziell für die normgerechte Heizungsbefüllung im Wohnbereich entwickelt wurde. Er dient der Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschließlich Flüssigkeitskategorie 4 gemäß DIN EN 1717 und DIN 1988-100. Mit einer Druckstufe von PN 10 und einer maximalen Betriebstemperatur von 60 °C bietet dieses Systemtrenner-Auslaufventil eine robuste Lösung für die Trinkwasserinstallation und ermöglicht den Einbau auch unter beengten Bedingungen.

Wie schützt der Wohnungs-BA Systemtrenner das Trinkwasser?

Der Systemtrenner sichert das Trinkwasser zuverlässig gegen Rückflüsse von Nichttrinkwasser bis zur Flüssigkeitskategorie 4 ab. Dies erfolgt durch eine integrierte, differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive Rückflussverhinderer (RV). Eine kontrollierbare Mitteldruckkammer und Prüfnocken zum Anschluss von Prüfventilen unterstützen die Überwachung und Einhaltung der Sicherheitsanforderungen nach DIN EN 1717. Ein eingangsseitiger Edelstahl-Schmutzfänger ist ebenfalls integriert, um Partikel abzufangen. Die Konstruktion ist totraumfrei, was die Hygiene zusätzlich unterstützt.

Welche Materialien und Bauteile sind verbaut?

Das Gehäuse des Systemtrenners besteht aus Messing mit einer verchromten Oberfläche, was eine hohe Korrosionsbeständigkeit und Langlebigkeit fördert. Die Sitzdichtung ist aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt.

Wie ist der Einbau und die Montage gestaltet?

Der Systemtrenner ist für die waagerechte Einbaulage mit Ablaufventil nach unten vorgesehen. Er wird mit Wandverschraubung und Schubrosette geliefert, was den Einbau auch unter sehr beengten Platzverhältnissen ermöglicht. Der ausgangsseitige Gewindeanschluss nach ISO 228 erlaubt den Anschluss einer Schlauchtülle. Zudem verfügt das Ventil über eine Absperrfunktion, die eine einfache Wartung ermöglicht.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Produkt ist DVGW-zugelassen und entspricht den Anforderungen der DIN EN 1717 sowie DIN 1988-100. Es erfüllt die Vorgaben des Umweltbundesamtes (UBA) für KTW BWGL und BWGL Metalle. Die Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 sorgt für eine geräuscharme Funktion im Betrieb.

Welche Betriebsbedingungen sind zu beachten?

Der Systemtrenner ist für eine Druckstufe von PN 10 ausgelegt. Die maximale Betriebstemperatur beträgt 60 °C, kurzfristig sind bis zu 65 °C zulässig. Die Anforderung zur Wartung gemäß DIN EN 806-5 ist einzuhalten, um die Funktionstüchtigkeit dauerhaft sicherzustellen.

Technische Daten

• Nennweite: DN 10
• Anschluss: R 1/2"
• Druckstufe: PN 10
• Maximale Betriebstemperatur: 60 °C
• Kurzfristige Spitzentemperatur: 65 °C
• Werkstoff Gehäuse: Messing
• Oberflächenschutz: verchromt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Einbaulage: waagerecht, Ablaufventil unten
• Flüssigkeitskategorie nach EN 1717: 4

Der Kemper Wohnungs-BA Systemtrenner, Figur 368 02, bietet eine sichere und normgerechte Lösung zur Absicherung von Trinkwasserinstallationen im Wohnbereich. Mit seiner robusten Messingkonstruktion, der verchromten Oberfläche und der integrierten Sicherungskartusche stellt er eine zuverlässige Funktion bei einer Druckstufe von PN 10 und einer maximalen Betriebstemperatur von 60 °C sicher. Die einfache Montage und Wartung machen ihn zu einer praktikablen Lösung für die Heizungsbefüllung und den Schutz vor Rückflüssen.
