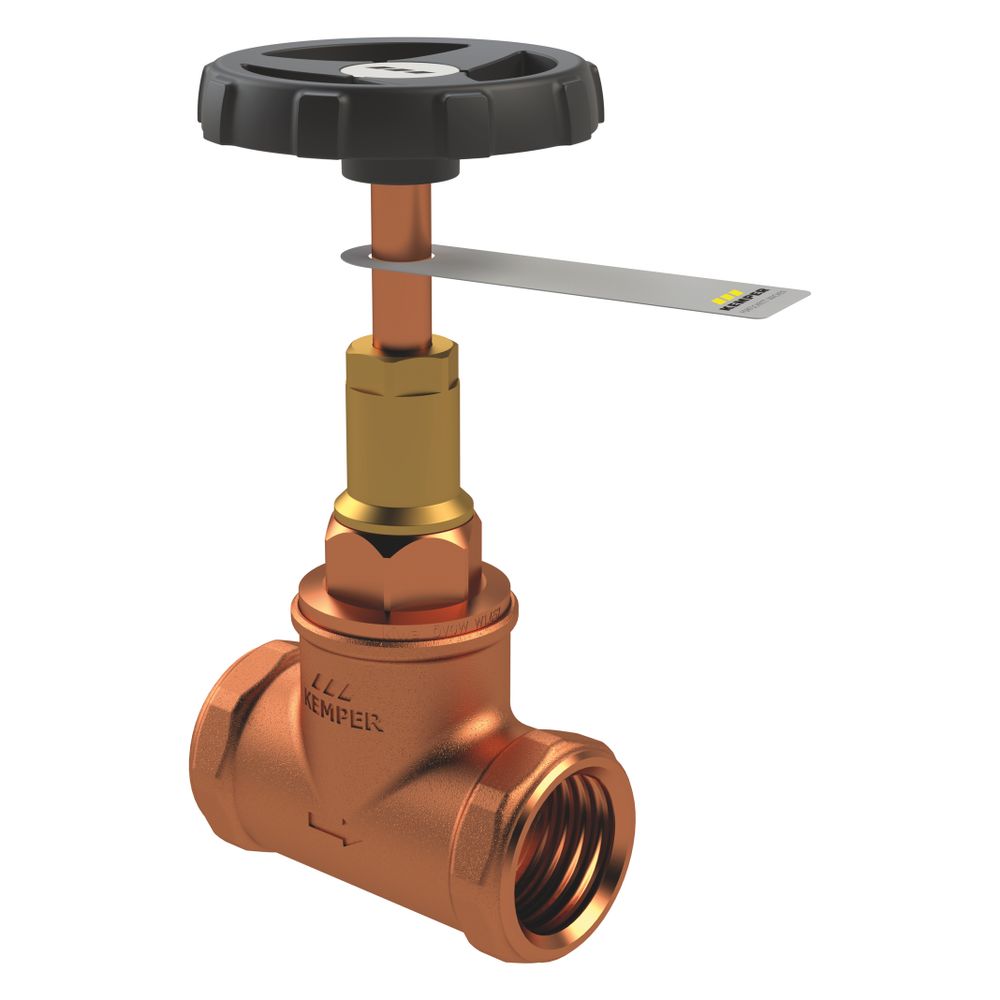

Kemper Geradsitz-Absperrventil DN 15 IG, PN 16, Rotguss, Figur 183 02

Das Kemper Geradsitz-Absperrventil DN 15 IG, PN 16, Figur 183 02, ist eine robuste Armatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist speziell für den Einsatz in Rohrleitungen mit aggressivem Wasser konzipiert und bietet eine zuverlässige Absperrfunktion bei einer maximalen Betriebstemperatur von 110 °C und einer Druckstufe von PN 16. Das Ventil verfügt über Innengewindeanschlüsse und eine wartungsfreie Spindelabdichtung.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Die mediumberührten Metallteile des Ventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss (Bronze Rg 5), der auch bei aggressivem Wasser beständig bleibt. Der verschleißfeste Ventilsitz ist aus Edelstahl gefertigt und bis DN 50 einsetzbar. Der Kegel ist drehbar gelagert und gegen Druckschläge gesichert, was die Betriebssicherheit erhöht. Das Ventil ist totraumfrei konstruiert und verfügt über eine Offenstellungsanzeige.

Wie ist die Dichtungstechnologie des Ventils aufgebaut?

Das Geradsitz-Absperrventil ist mit einer wartungsfreien Spindelabdichtung ausgestattet, die eine selbstfettende EPDM-Lippendichtung verwendet. Diese Dichtung kann bei Bedarf unter Druck ausgetauscht werden, was die Wartung vereinfacht. Eine EPDM-Sitzdichtung sorgt für eine zuverlässige Abdichtung des Ventilkegels. Das Spindelgewinde befindet sich außerhalb des Mediums, um Korrosion und Verschleiß zu minimieren.

Für welche Anwendungen ist das Ventil geeignet und wie wird es bedient?

Das Ventil ist speziell für den Einsatz in Flüssigkeitssystemen geeignet und nicht für Gase oder Dampf ausgelegt. Es erfüllt die Anforderungen der Druckstufe PN 16 und ist für eine maximale Mediumtemperatur von 110 °C ausgelegt. Die Ausführung mit Innengewinde (zylindrisch und konisch nach ISO 7-1 / EN 10226-1) ermöglicht eine einfache Integration in bestehende Rohrleitungssysteme. Die Bedienung erfolgt über ein schwarzes Handrad, dessen Spindel ansteigend ist, um eine einfache und sichere Handhabung zu ermöglichen.

Welche Normen und Zulassungen erfüllt das Ventil?

Das Ventil entspricht den DVGW-Bestimmungen sowie den Anforderungen der UBA KTW BWGL und UBA BWGL Metalle. Es ist nach DIN EN 1213 gefertigt und verfügt über die ÜA-Reg.-Nr. R-15.2.3-21-17048 sowie die WIEN-ZERT Kennzeichnung, die die Qualität und Konformität des Produkts mit relevanten Standards belegt.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Werkstoff Gehäuse: Bronze (Rg 5)
• Ventilsitz: Edelstahl
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Höhe Handgriff/Handrad: 105
• Länge Handgriff/Durchmesser Handrad: 60

Das Kemper Geradsitz-Absperrventil DN 15 IG bietet eine langlebige und zuverlässige Lösung für die Absperrung von Flüssigkeiten in Rohrleitungssystemen. Mit seiner robusten Bauweise aus entzinkungsfreiem Rotguss und Edelstahl sowie der wartungsfreien Spindelabdichtung ist es für den Einsatz bei einer Druckstufe von PN 16 und einer Mediumtemperatur bis 110 °C ausgelegt. Die Bedienung erfolgt komfortabel über ein Handrad, das eine sichere und präzise Steuerung ermöglicht.
