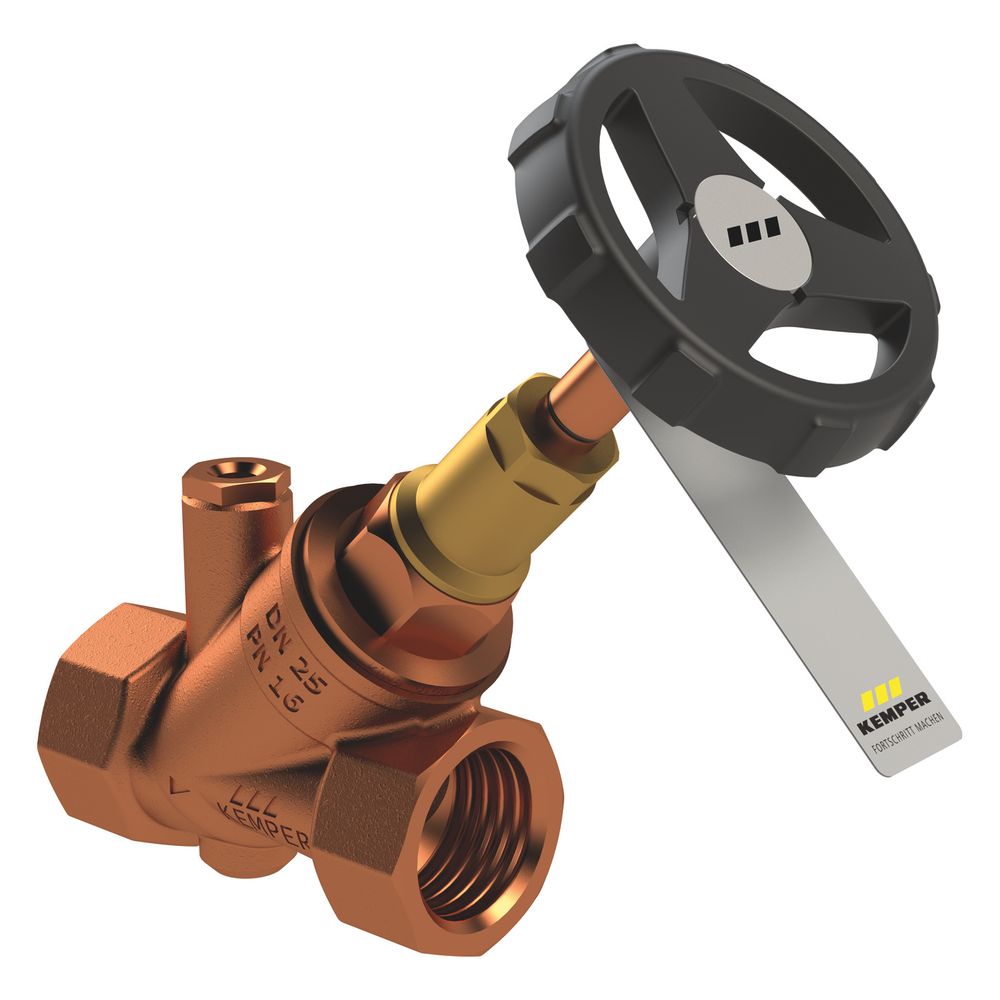

Kemper Weser Freistrom-Absperrventil mit Entleerstopfen G 1/4", DN 25 IG, PN 16, Rotguss, Figur 190 02

Das Kemper Weser Freistrom-Absperrventil Figur 190 02 ist eine robuste Absperrarmatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist für einen Nenndurchmesser von DN 25 und eine Druckstufe von PN 16 ausgelegt, mit einer maximalen Betriebstemperatur von 110 °C. Ausgestattet mit einem Innengewinde und einem Entleerstopfen G 1/4", eignet sich dieses Ventil für Installationen, die eine zuverlässige Absperrung und Entleerung erfordern, insbesondere in Systemen mit aggressivem Wasser.

Wie ist das Ventil konstruiert und welche Materialien werden verwendet?

Das Kemper Weser Freistrom-Absperrventil ist für Langlebigkeit und Zuverlässigkeit konzipiert. Die mediumberührten Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, was eine hohe Beständigkeit gegen aggressives Wasser sicherstellt. Ein verschleißfester Ventilsitz aus Edelstahl trägt zur Robustheit bei. Das Spindelgewinde befindet sich außerhalb des Mediums, um Verschleiß zu minimieren. Der Kegel ist drehbar gelagert und gegen Druckschläge gesichert, was die Betriebssicherheit erhöht. Die Konstruktion ist totraumfrei.

Welche Dichtungen und Abdichtungen sind im Ventil verbaut?

Für eine zuverlässige Abdichtung und reduzierten Wartungsaufwand ist das Absperrventil mit einer wartungsfreien Spindelabdichtung ausgestattet, die eine selbstfettende EPDM-Lippendichtung verwendet. Diese Spindelabdichtung ist unter Druck austauschbar. Zusätzlich ist eine EPDM-Sitzdichtung integriert.

Welche Funktionen und Ausstattungsmerkmale bietet das Ventil?

Das Ventil verfügt über ein Innengewinde und einen Entleerstopfen G 1/4" für eine einfache Entleerung der Anlage. Eine Offenstellungsanzeige informiert über den Betriebszustand. Es besteht die Möglichkeit zur Aufnahme eines Temperaturfühlers Pt1000 oder Thermometers mittels einer optional erhältlichen Tauchhülse. Die Bedienung erfolgt über ein schwarzes Handrad.

Welche Normen und Zulassungen erfüllt das Kemper Weser Freistrom-Absperrventil?

Das Kemper Weser Freistrom-Absperrventil erfüllt zahlreiche nationale und internationale Normen und Zulassungen. Dazu gehören die DVGW-, ÖVGW-, SVGW-, WRAS-, KIWA- und VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Weitere relevante Normen sind DIN EN 1213 sowie die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Nenndurchmesser: DN 25
• Werkstoff Gehäuse: Rotguss
• Ventilsitz: Edelstahl
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Bedienung: Handrad
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Zeta-Wert: 1,4

Das Kemper Weser Freistrom-Absperrventil Figur 190 02 bietet eine zuverlässige und langlebige Lösung für Absperr- und Entleerungsaufgaben in verschiedenen Anlagen. Gefertigt aus korrosionsbeständigem Rotguss und ausgelegt für eine Druckstufe PN 16 sowie eine maximale Betriebstemperatur von 110 °C, ermöglicht es eine hohe Betriebssicherheit. Mit seinem Nenndurchmesser DN 25 und dem praktischen Entleerstopfen ist es eine vielseitige Komponente für professionelle Installationen.
