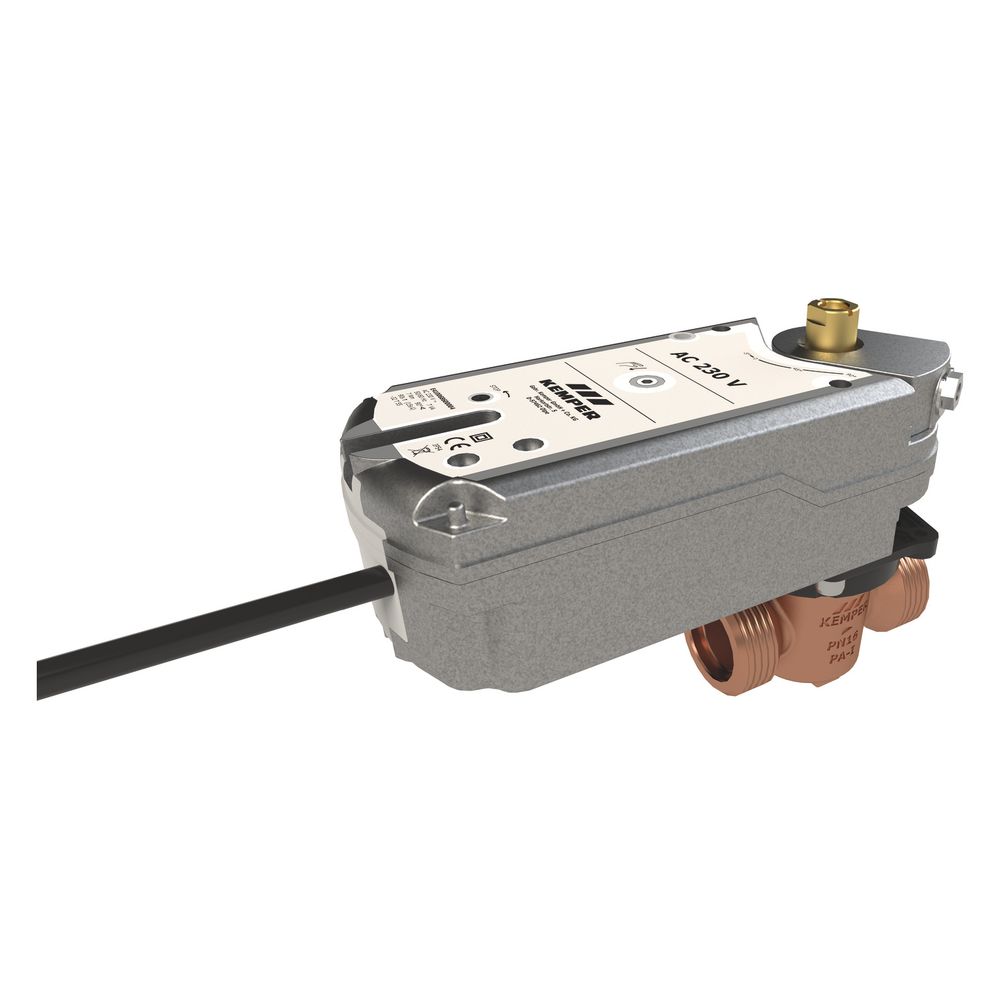

Kemper KHS VAV-plus Vollstrom-Absperrventil Federrückzug-Stellantrieb 230V, DN 20 AG, PN 16, 90 Grad drehbar, Figur 686 05

Das Kemper KHS VAV-plus Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 230V, Figur 686 05, ist eine elektrische Absperreinrichtung, die sich durch ihre äußerst druckverlustarme Bauweise und einen druckschlagfreien Betrieb auszeichnet. Es ist für einen Nenndurchmesser von DN 20 und eine Druckstufe von PN 16 ausgelegt. Das Ventil ist 90 Grad drehbar und kann in bestehende KHS Mini-Systemsteuerungen integriert werden. Die mediumberührten Metallteile aus Edelstahl und Rotguss sowie EPDM-Dichtungen tragen zu einer hohen Beständigkeit und Hygiene bei.

Welche Funktionen bietet das Kemper KHS VAV-plus Vollstrom-Absperrventil?

Das Kemper KHS VAV-plus Vollstrom-Absperrventil ist eine elektrische Absperreinrichtung, die mit Spülsystemen kombiniert werden kann. Der integrierte Stellantrieb verfügt über einen Federrückzug und ist für Regler mit schaltendem Ausgang konzipiert, was eine Rückstellung bei Spannungsabfall ermöglicht. Das Ventil ist um 90 Grad drehbar und sorgt für einen druckschlagfreien Betrieb. Die Konstruktion erlaubt eine einfache Wartung im eingebauten Zustand und ist mit einem wartungsfreien Getriebe ausgestattet. Eine Anbindung an bestehende KHS Mini-Systemsteuerungen ist möglich.

Aus welchen Materialien besteht das Ventil und wie ist es konstruiert?

Die mediumberührten Metallteile des Ventils bestehen aus hochwertigem Edelstahl und Rotguss. Das Gehäuse, die Kugel und die Spindel sind aus Bronze gefertigt. Die Dichtungen, einschließlich der Kugeldichtung sowie der primären und sekundären Spindeldichtung, bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Das Ventil besitzt Außengewinde für flachdichtende Verschraubungen und ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM Dichtungskörper und Edelstahl-Schließkörper, wodurch es totraumfrei ist.

Welche Normen und Zulassungen erfüllt das Kemper KHS VAV-plus Ventil?

Das Kemper KHS VAV-plus Absperrventil verfügt über eine Vielzahl von Zulassungen, darunter die DVGW-Zulassung, die WRAS-Zulassung (als Sammelzulassung der Figur 684), die Einhaltung des DVGW-Arbeitsblattes W 570 und der UBA BWGL Metalle. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 sowie die Konformität mit DIN EN 13828, der ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT sind ebenfalls gegeben.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 75 °C
• Max. Umgebungstemperatur: 55 °C
• Schutzart: IP54
• Spannungsversorgung: 230 V AC
• Laufzeit Stellantrieb: 90 s
• Laufzeit bei Spannungsabfall: 15 s
• Kabelquerschnitt: 2 x 0,75 mm²
• Nenndurchmesser: DN 20
• Volldurchgang: ja

Das Kemper KHS VAV-plus Vollstrom-Absperrventil bietet eine zuverlässige und effiziente Lösung für Absperranwendungen in der Haustechnik. Mit seiner robusten Bauweise aus Edelstahl, Rotguss und Bronze, der Druckstufe PN 16 und der Spannungsversorgung von 230 V AC ist es für anspruchsvolle Umgebungen geeignet. Die DVGW-Zulassung und die Schallschutzklasse 1 unterstreichen die hohe Qualität und Sicherheit dieses Ventils mit einem Nenndurchmesser von DN 20.
