Beschreibung

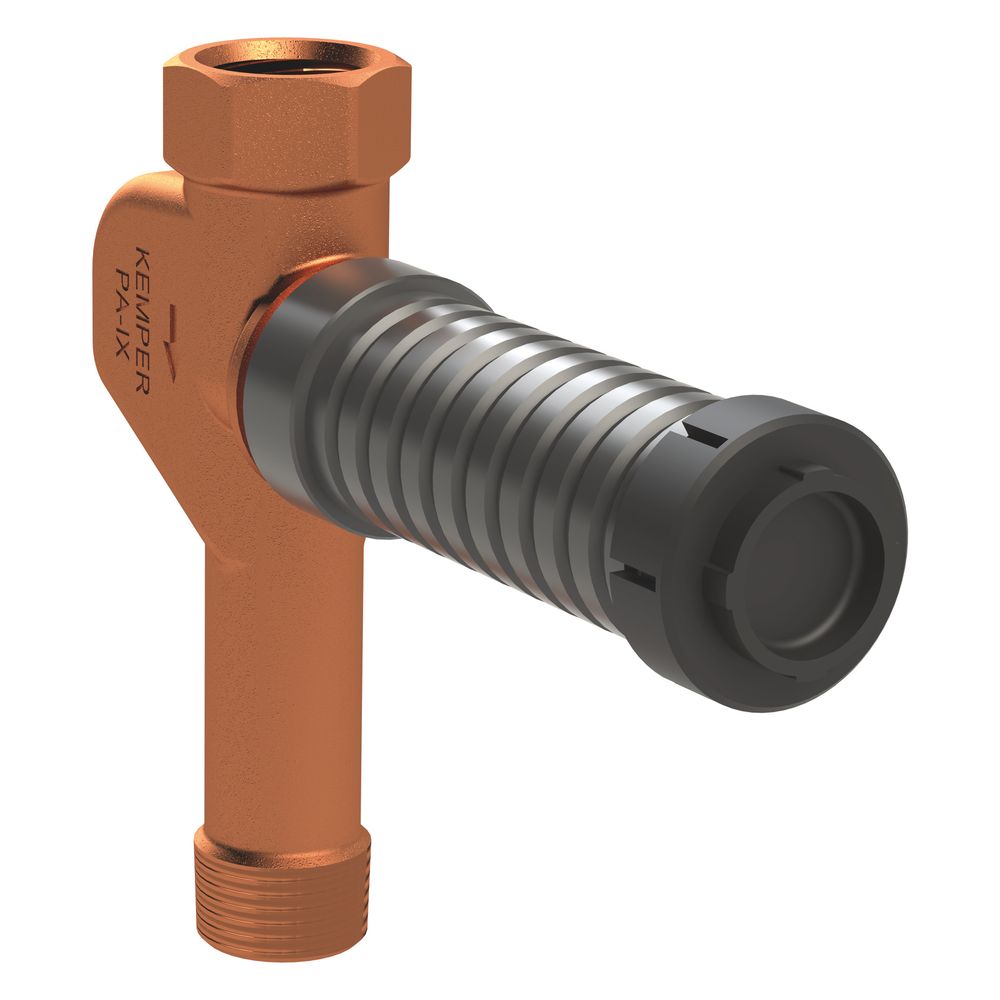

Kemper UP-Plus Unterputzventil Muffe Rp 3/4" AG, R 3/4" DN 20, PN 16, Rotguss, Figur 563 02
Der Kemper UP-Plus Unterputzventil Figur 563 02 ist ein hochwertiger Wandeinbaukörper für Wohnungswasserzähler. Gefertigt aus entzinkungsfreiem und korrosionsbeständigem Rotguss, bietet dieses Ventil eine zuverlässige Lösung für die Wasserinstallation. Es ist totraumfrei konzipiert und vereint Absperr-, Regulier- sowie Voreinstellfunktionen, ausgelegt für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 100 °C.
Welche Materialeigenschaften und Konstruktionsmerkmale zeichnen das Ventil aus?
Das Kemper UP-Plus Unterputzventil besteht aus entzinkungsfreiem und korrosionsbeständigem Rotguss (Bronze Rg 5), wodurch eine hohe Langlebigkeit und Beständigkeit gegenüber aggressiven Wassermedien sichergestellt wird. Die mediumberührten Metallteile sind ebenfalls aus diesem hochwertigen Material gefertigt. Für die Dichtungen kommen wartungsfreie EPDM-Spindelabdichtungen und EPDM-Sitzdichtungen zum Einsatz, die eine zuverlässige Funktion ermöglichen. Der Kegel des Ventils ist aus Edelstahl gefertigt, was zusätzlich zur Robustheit beiträgt. Der Kunststoffschaft ist stufenlos kürzbar, was eine flexible Anpassung an die Einbausituation ermöglicht. Die totraumfreie Konstruktion unterstützt hygienische Anforderungen.
Welche Anschlussmöglichkeiten und Funktionen bietet das UP-Plus Ventil?
Das Ventil verfügt über einen Eingang mit Rohrinnengewinde (zylindrisch, BSPP) und einen Ausgang mit Beruhigungsstrecke und Rohraußengewinde (zylindrisch, BSPP nach ISO 228-1). Es bietet umfassende Funktionalität mit Absperr-, Regulier- und Voreinstellfunktion, die eine präzise Steuerung des Wasserflusses ermöglicht.
Welche Normen und Zulassungen erfüllt das Kemper UP-Plus Unterputzventil?
Das Kemper UP-Plus Unterputzventil erfüllt zahlreiche wichtige Normen und verfügt über relevante Zulassungen. Dazu gehören die DVGW-Zulassung und die SVGW-Zulassung, die die Einhaltung hoher Qualitätsstandards bestätigen. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Bis zu einem Nenndurchmesser von DN 32 besitzt es eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 und erfüllt die DIN EN 1213. Weitere Zulassungen sind die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.
Technische Daten
- Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
- Nenndurchmesser: 3/4 Zoll (DN 20)
- Druckstufe: PN 16
- Max. Betriebstemperatur: 100 °C
- Stichmaß: 110 mm
- Max. Einbautiefe: 110 mm
- Kvs-Wert: 6
- Spindelwinkel: 90 Grad
- Anschluss 1: Innengewinde zylindrisch (BSPP)
- Anschluss 2: Außengewinde zylindrisch (BSPP, ISO 228-1)
Das Kemper UP-Plus Unterputzventil Figur 563 02 ist eine hochwertige und langlebige Lösung für die Installation von Wohnungswasserzählern. Seine Konstruktion aus entzinkungsfreiem Rotguss und die totraumfreie Bauweise tragen zu einer hohen Betriebssicherheit bei. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 100 °C bietet es zuverlässige Absperr-, Regulier- und Voreinstellfunktionen für anspruchsvolle Anwendungen in der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Unterputzarmaturen |
| Hersteller-Produktgruppe | Wandeinbaukörper f. Wohnungswasserzähler |
| Hersteller-Artikelnummer | 5630202000 |
| Hersteller | Kemper |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | KEMPER-5630202000 |
| Bedienung über Handrad | nein |
| EAN-13 | 4062233560221 |
| Gewicht | 0,672 kg |
| Kvs-Wert | 6 |
| Länge Anschluss 1 | 16,3 |
| Länge Anschluss 2 | 16,3 |
| Max Mediumtemperatur (Dauerbetrieb) | 100 |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Entleerungsventil | nein |
| Nenndurchmesser | 3/4 Zoll (20) |
| Oberflächenschutz | unbehandelt |
| Trinkwasserkonform nach UBA | Ja |
| Typenzulassung nach BBR/EKS | nein |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte des Gehäuses | Bronze (Rg 5) |
| Winkel der Spindel | 90 |
| WEEE-Nr. | 86287488 |
