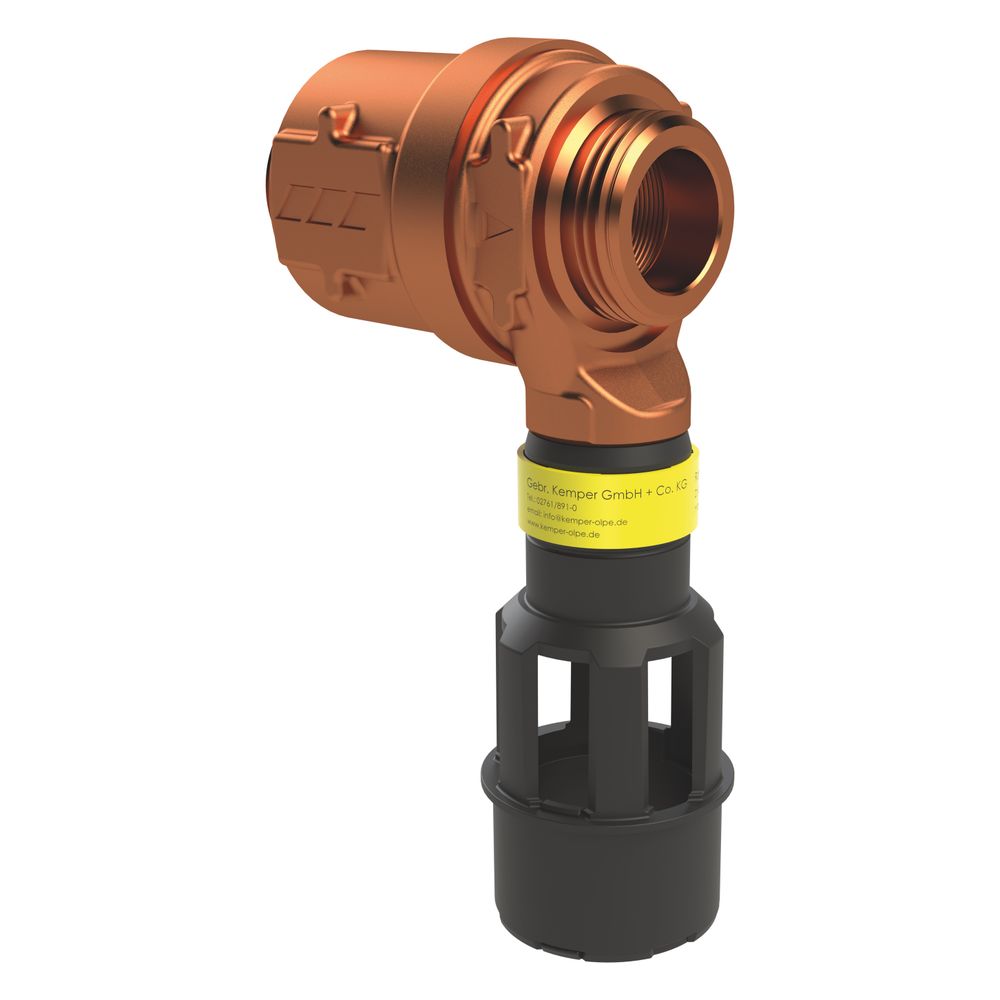

Kemper Rohrtrenner CA, DN 20 AG, PN 10, Rotguss, Figur 362 2G

Der Kemper Rohrtrenner CA, Figur 362 2G, ist eine Sicherungsarmatur aus Rotguss, die speziell für die Absicherung von Trinkwasserinstallationen gegen Nichttrinkwasser bis einschließlich Flüssigkeitskategorie 3 nach DIN 1988-100 entwickelt wurde. Mit einem Nenndurchmesser von DN 20 und einer Druckstufe von PN 10 bietet dieses Bauteil zuverlässigen Schutz in verschiedenen Haustechniksystemen.

Wie schützt der Rohrtrenner CA die Trinkwasserqualität?

Der Rohrtrenner CA schützt Trinkwasser effektiv vor Verunreinigungen durch Nichttrinkwasser der Flüssigkeitskategorie 3. Dies wird durch eine wartungsfreie Sicherungskartusche mit positivem Druckgefälle und einer nicht kontrollierbaren Mitteldruckkammer erreicht. Ein integrierter eingangsseitiger Edelstahl-Schmutzfänger trägt zusätzlich zur Funktionssicherheit bei, indem er Partikel abfängt und die Anlage schützt. Eingangs- und ausgangsseitige Rückflussverhinderer verhindern einen Rückfluss des Mediums und tragen zu einer totraumfreien Konstruktion bei.

Welche Materialien und Konstruktionsmerkmale zeichnen den Rohrtrenner aus?

Die mediumberührten Metallteile des Rohrtrenners bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss (Bronze), der beständig gegen aggressives Wasser ist. Der Ablaufanschluss ist aus Kunststoff und Rotguss gefertigt und entspricht der DIN EN 1717. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Das Gerät ist mit Außengewinden an beiden Anschlüssen (DN 20) für flachdichtende Verschraubungen ausgestattet. Die Einbaulage ist waagerecht vorgesehen, wobei das Ablaufventil unten positioniert sein muss. Die Antriebsart ist Feder und die Ruhestellung ist die Trennstellung. Der Oberflächenschutz ist unbehandelt.

Welche Normen und Zulassungen erfüllt der Rohrtrenner CA?

Für den Kemper Rohrtrenner CA liegen umfangreiche Zulassungen vor, darunter die DVGW-Zulassung, KIWA-Zulassung und BELGAQUA-Zulassung. Zudem erfüllt das Produkt die Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 bestätigt die geringe Geräuschentwicklung. Die Einhaltung der Normen DIN EN 14367 und DIN EN 1717 ist gegeben. Das Produkt besitzt die ÜA-Reg.-Nr. R-15.2.3-21-17048 und ist mit dem WIEN-ZERT ausgezeichnet. Es ist zu beachten, dass die Anforderung zur Wartung gemäß DIN EN 806-5 einzuhalten ist.

Technische Daten

• Druckstufe: PN 10
• Maximale Betriebstemperatur: 60 °C
• Kurzfristige Spitzentemperatur: 65 °C
• Nenndurchmesser Anschluss 1: DN 20
• Nenndurchmesser Anschluss 2: DN 20
• Werkstoff Gehäuse: Bronze (Rotguss)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Flüssigkeitskategorie nach EN 1717: 3
• Einbaulage: horizontal, Ablaufventil unten
• Oberflächenschutz: unbehandelt

Der Kemper Rohrtrenner CA, Figur 362 2G, bietet eine sichere und normgerechte Lösung zur Absicherung von Trinkwasserinstallationen. Seine robuste Bauweise aus korrosionsbeständigem Rotguss und Bronze, kombiniert mit einer Druckstufe von PN 10 und einer maximalen Betriebstemperatur von 60 °C, ermöglicht eine hohe Zuverlässigkeit und Langlebigkeit im Einsatz. Die umfassenden Zulassungen unterstreichen die Qualität und Konformität dieses wichtigen Bauteils für die Haustechnik.
