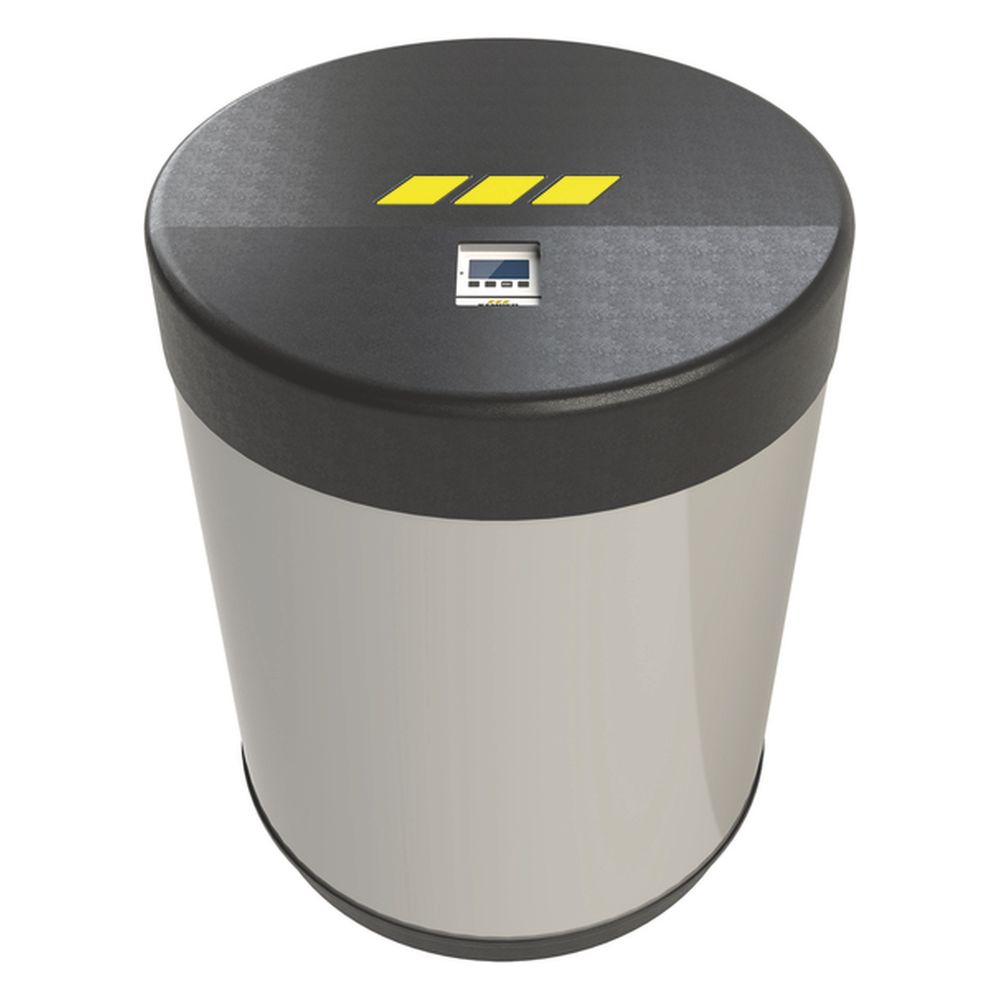

Kemper KHS CoolFlow Kaltwasserkühler mit Datenlogger, Kühlleistung 6,4kW, Spannungsversorgung 230V, PN 10/6, Figur 610 01 002

Der Kemper KHS CoolFlow Kaltwasserkühler mit Datenlogger, Figur 610 01 002, ist ein Durchfluss-Trinkwasserkühler zur effizienten Kühlung und Verteilung von Trinkwasser in Installationen. Mit einer Kühlleistung von 6,4 kW und einem Behältervolumen von 100 Litern ermöglicht das Gerät eine präzise Temperaturregelung im Bereich von 15 bis 25 Grad Celsius. Die integrierte Zirkulationspumpe sorgt für eine gleichmäßige Verteilung des gekühlten Wassers bis zur Entnahmestelle.

Wie ist der KHS CoolFlow Kaltwasserkühler aufgebaut und wie funktioniert er?

Der KEMPER KHS CoolFlow ist als Durchfluss-Trinkwasserkühler konzipiert und kühlt Trinkwasser mittels einer integrierten Zirkulationspumpe. Das System verteilt das gekühlte Wasser bis an die Entnahmestelle in der Trinkwasserinstallation. Der Einstellbereich der PWC-Temperatur liegt zwischen 15 °C und 25 °C. Eine PWM-geregelte Zirkulationspumpe mit Edelstahlgehäuse und integriertem Rückflussverhinderer sowie eine PWM-geregelte Betriebsmittelpumpe sind Bestandteile des Systems. Das Gerät ist werksseitig diffusionsdicht gedämmt und arbeitet geräuscharm. Die bodenstehende Aufstellung und die kompakte Bauweise mit einem Platzbedarf von kleiner 1 m² ermöglichen eine flexible Integration. Mediumberührte Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, Edelstahl und trinkwasserzugelassenen Kunststoffen, was eine Beständigkeit gegen aggressives Wasser sicherstellt. Der Plattenwärmeübertrager ist aus Edelstahl 1.4401/1.4404 gefertigt. Ein integrierter Betriebsmittelpufferspeicher unterstützt den effizienten Betrieb des Kaltwassererzeugers. Die Verbindung zum Kaltwassererzeuger ist hydraulisch getrennt, wodurch die Einbindung aller Kaltwassererzeuger möglich ist.

Welche elektronische Steuerung und Datenkommunikation sind integriert?

Eine elektronische Reglereinheit sorgt für eine hohe Regelgüte im Betrieb des Kaltwasserkühlers. Das System ist mit einem Messelement Pt1000 ausgestattet, und die elektrische Verbindung der Aktoren und Sensoren mit der Reglereinheit ist bereits werksseitig vormontiert. Für die Systemintegration stehen ein Kontakt für Nachladeanforderung und ein Störmeldekontakt zur Verfügung. Ein integrierter Datenlogger und ein Gateway ermöglichen die Anbindung an die Gebäudeleittechnik (GLT/GA) via Modbus TCP/IP. Alle auswertbaren Parameter werden gespeichert und über Ethernet via Modbus TCP/IP Protokoll zur Verfügung gestellt. Die Datenspeicherung erfolgt auf einer mitgelieferten Mikro-SD Karte mit einer hohen Speicherkapazität von 4GB. Die Kommunikation wird über LAN RJ45 10/100 MBit/s Ethernet realisiert.

Welche technischen Rahmenbedingungen und Zulassungen gelten?

Der Kaltwasserkühler ist für eine Druckstufe von PN 10 auf der Trinkwasserseite und PN 6 auf der Betriebsmittelseite ausgelegt. Die Umgebungstemperatur darf zwischen 0 °C und 50 °C liegen. Das Gerät entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle sowie der ÜA-Reg.-Nr. R-15.2.3-21-17048 (WIEN-ZERT).

Technische Daten

• Max. Kühlleistung: 6,4 kW
• Behältervolumen: 100 l
• Spannungsversorgung: 230 V AC
• Elektrische Leistungsaufnahme: 185,5 W
• Max. Förderhöhe Zirkulationspumpe Trinkwasser: 10 m
• Max. Fördermenge Zirkulationspumpe Trinkwasser: 2 m³/h
• Max. Arbeitsdruck Trinkwasserseite: 10 bar
• Max. Arbeitsdruck Betriebsmittelseite: 6 bar
• Einstellbereich Wassertemperatur: 15 °C bis 25 °C
• Umgebungstemperatur: 0 °C bis 50 °C

Der Kemper KHS CoolFlow Kaltwasserkühler bietet eine zuverlässige und effiziente Lösung zur Trinkwasserkühlung mit einer Kühlleistung von 6,4 kW und einer Spannungsversorgung von 230 V. Die Integration eines Datenloggers und die Anbindung an die Gebäudeleittechnik über Modbus TCP/IP ermöglichen eine umfassende Überwachung und Steuerung. Die robuste Bauweise mit korrosionsbeständigen Materialien und die kompakte Form ermöglichen eine langlebige und platzsparende Installation.

Lieferumfang

• 1x Kemper KHS CoolFlow Kaltwasserkühler
• 1x Mikro-SD Karte
