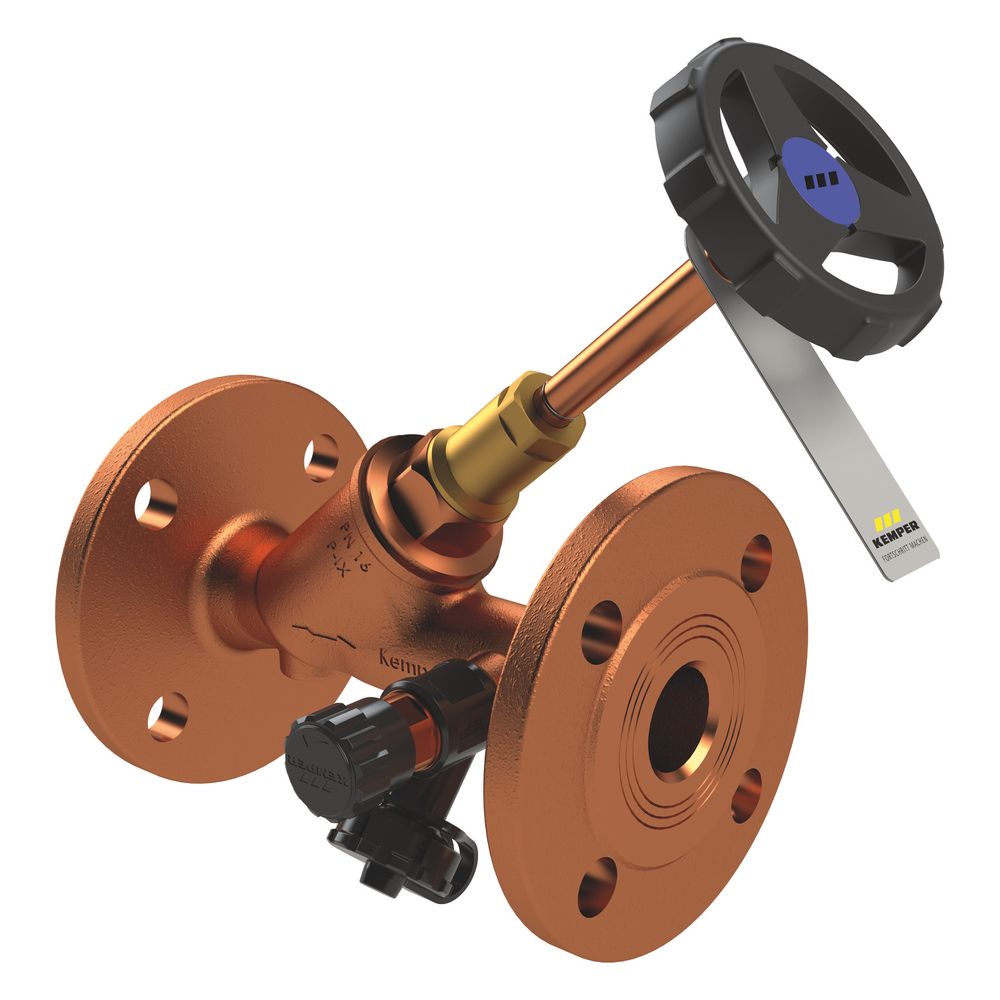

Kemper Freistrom-Absperrventil LF-Ausführung mit Entleerventil, Flansch DN 100, PN 16, Rotguss, Figur 135 02 LF

Das Kemper Freistrom-Absperrventil LF-Ausführung mit Entleerventil, Flansch DN 100, PN 16, Figur 135 02 LF, ist eine robuste Armatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist speziell für den Einsatz in Rohrleitungssystemen mit aggressivem Wasser konzipiert und zeichnet sich durch seine lackbenetzungsfreie (LF) Sonderausführung aus. Mit einem Flanschanschluss DN 100 ist das Ventil für eine Druckstufe von PN 16 und eine maximale Betriebstemperatur von 110 °C ausgelegt.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Das Ventilgehäuse besteht aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der eine hohe Beständigkeit gegen aggressives Wasser bietet. Die mediumberührten Metallteile sind ebenfalls aus diesem hochwertigen Material gefertigt. Eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung ermöglicht eine zuverlässige Funktion. Die EPDM-Sitzdichtung trägt zusätzlich zur Dichtheit bei. Das Spindelgewinde befindet sich außerhalb des Mediums, was die Langlebigkeit fördert. Der Kegel ist drehbar gelagert und gegen Druckschläge gesichert, während die totraumfreie Konstruktion Ablagerungen verhindert.

Welche Funktionen und Ausstattungsmerkmale bietet das Absperrventil?

Das Freistrom-Absperrventil ist in einer lackbenetzungsfreien (LF) Sonderausführung erhältlich. Es verfügt über ein seitliches Entleerventil mit drehbarem Schlauchanschluss G 3/4 und Kappe, das eine einfache Entleerung ermöglicht. Die Spindelabdichtung ist bis DN 80 unter Druck austauschbar. Die Bedienung erfolgt über ein schwarzes Handrad, und eine Offenstellungsanzeige informiert über den aktuellen Ventilstatus.

Welche Normen und Zulassungen erfüllt das Ventil?

Das Kemper Freistrom-Absperrventil erfüllt eine Vielzahl an nationalen und internationalen Standards. Es besitzt eine DVGW-Zulassung bis DN 80, eine WRAS-Zulassung und eine KIWA-Zulassung bis DN 100. Weitere Zertifizierungen umfassen die VA-Zulassung sowie die Konformität nach UBA KTW BWGL und UBA BWGL Metalle. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Das Ventil entspricht den Normen DIN EN 1213 und DIN EN 558-1 und ist mit der ÜA-Reg.-Nr. R-15.2.3-21-17048 sowie dem WIEN-ZERT ausgezeichnet.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Werkstoff Gehäuses: Rotguss
• Anschluss: Flansch
• Zeta-Wert: 2,7
• Höhe Handgriff/Handrad: 302
• Länge Handgriff/Durchmesser Handrad: 120
• Ventilwinkel: 45
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Das Kemper Freistrom-Absperrventil Figur 135 02 LF bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Wasserinstallationen. Die Konstruktion aus entzinkungsfreiem Rotguss und die EPDM-Dichtungen sichern eine hohe Beständigkeit gegenüber aggressivem Wasser. Mit einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C ist es für vielfältige Anwendungen geeignet und erfüllt zahlreiche wichtige Zulassungen.
