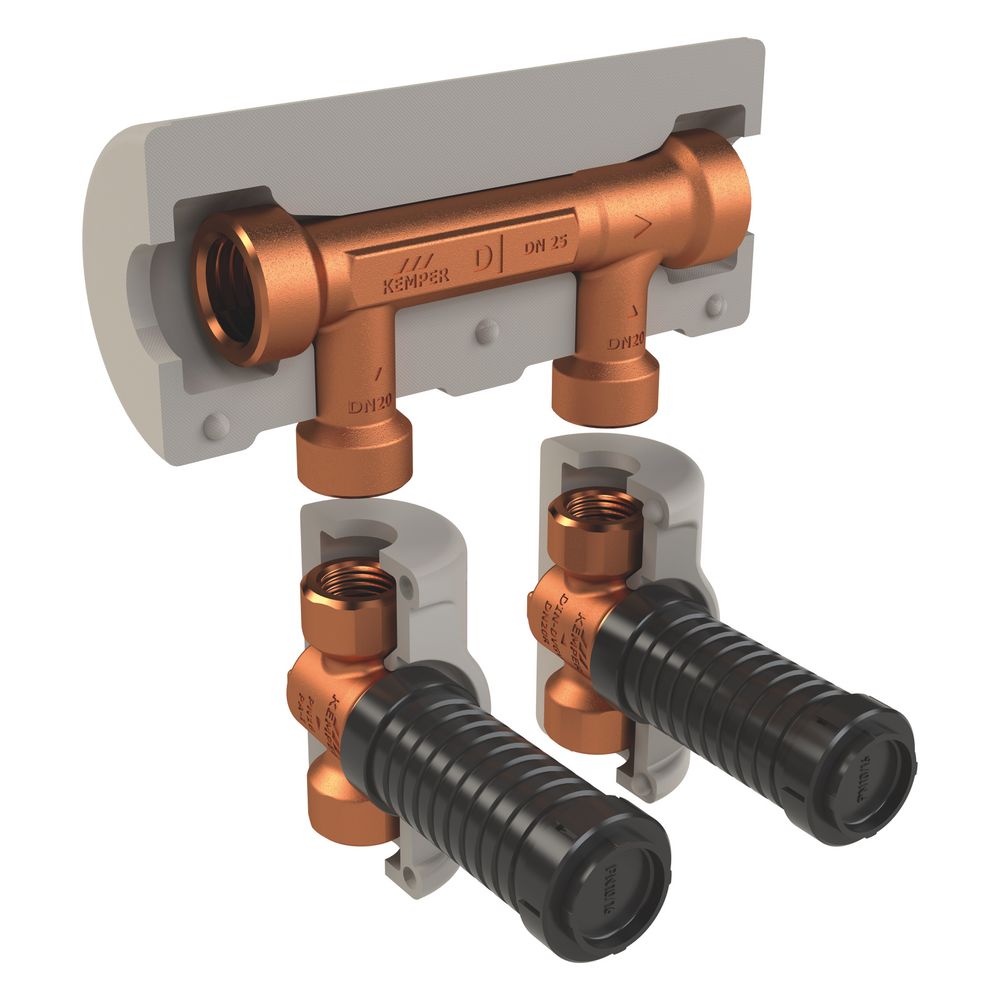

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, UP, DN 25/20/20 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 00

Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, UP, Figur 650 00, ist eine spezialisierte Lösung zur effektiven Vermeidung von Stagnation in Ringleitungsinstallationen. Sie ist für die Unterputzmontage konzipiert und eignet sich ideal für den Einsatz in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH). Mit einem Nenndurchmesser von DN 25 für den Durchgang und DN 20 für die Abzweigungen, einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C, bietet diese Gruppe eine zuverlässige und hygienische Wasserführung.

Wie verhindert die Venturi-Strömungsteiler-Gruppe Stagnation?

Die KHS Venturi-Strömungsteiler-Gruppe arbeitet nach dem Venturi-Prinzip und ist mit einer dynamischen Kartusche ausgestattet. Dieses Prinzip ermöglicht eine Zwangsdurchströmung bei nachgeschalteten Entnahmen, wodurch Stagnationsbereiche in Ringleitungen zuverlässig verhindert werden. Die Gruppe ist totraumfrei und wartungsfrei, was einen hygienischen Betrieb in Trinkwasserinstallationen sicherstellt.

Welche Materialien und Eigenschaften zeichnen das Produkt aus?

Alle mediumberührten Metallteile der Strömungsteiler-Gruppe bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der eine hohe Beständigkeit gegen aggressives Wasser aufweist. Die integrierten UP-VAV Vollstrom-Absperrventile (Figur 585 00) verfügen über eine wartungsfreie EPDM-Spindelabdichtung und ein herausnehmbares Innenoberteil (TOP-ENTRY) mit EPDM-Dichtungskörper und Rotguss-Schließkörper. Ein stufenlos kürzbarer Kunststoffschaft ermöglicht eine flexible Anpassung während der Installation.

Welche Komponenten sind enthalten und wie ist die Installation?

Die Kemper KHS Venturi-Strömungsteiler-Gruppe wird zur Unterputzmontage geliefert und beinhaltet die UP-VAV Vollstrom-Absperrventile mit Innengewinde. Eine Dämmschale aus geschlossenzelligem geschäumtem Polyethylen ist ebenfalls integriert und erfüllt die Baustoffklasse B1 nach DIN 4102. Die maximale Einbautiefe beträgt 110 mm. Es ist zu beachten, dass die Gruppe ausschließlich mit Aufputzteilen in DN 25 kombinierbar ist.

Welche Normen und Zulassungen erfüllt die Gruppe?

Die Ventile der Strömungsteiler-Gruppe besitzen eine DVGW-Zulassung und eine WRAS-Zulassung. Die Konformität nach DVGW-Arbeitsblatt W 570 und UBA BWGL Metalle ist gegeben. Bis zu einem Nenndurchmesser von DN 32 besteht eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1. Weitere Zulassungen umfassen DIN EN 13828, die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 90 °C
• Max. Einbautiefe: 110 mm
• Nenndurchmesser Anschluss 1: DN 25
• Nenndurchmesser Abzweigungen: DN 20
• Werkstoff: Rotguss
• Baulänge: 283 mm
• Bauhöhe: 123 mm
• Bautiefe: 365 mm
• Anzahl der Abzweige: 2

Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch bietet eine zuverlässige und wartungsfreie Lösung zur Vermeidung von Stagnation in Trinkwasser-Ringleitungen. Mit ihrer robusten Rotguss-Konstruktion, der Druckstufe PN 16 und einer maximalen Betriebstemperatur von 90 °C ist sie für den dauerhaften Einsatz in Kalt- und Warmwasserleitungen geeignet. Die integrierten Absperrventile und die Dämmschale unterstreichen die hohe Funktionalität und Installationsfreundlichkeit dieses Produkts.
