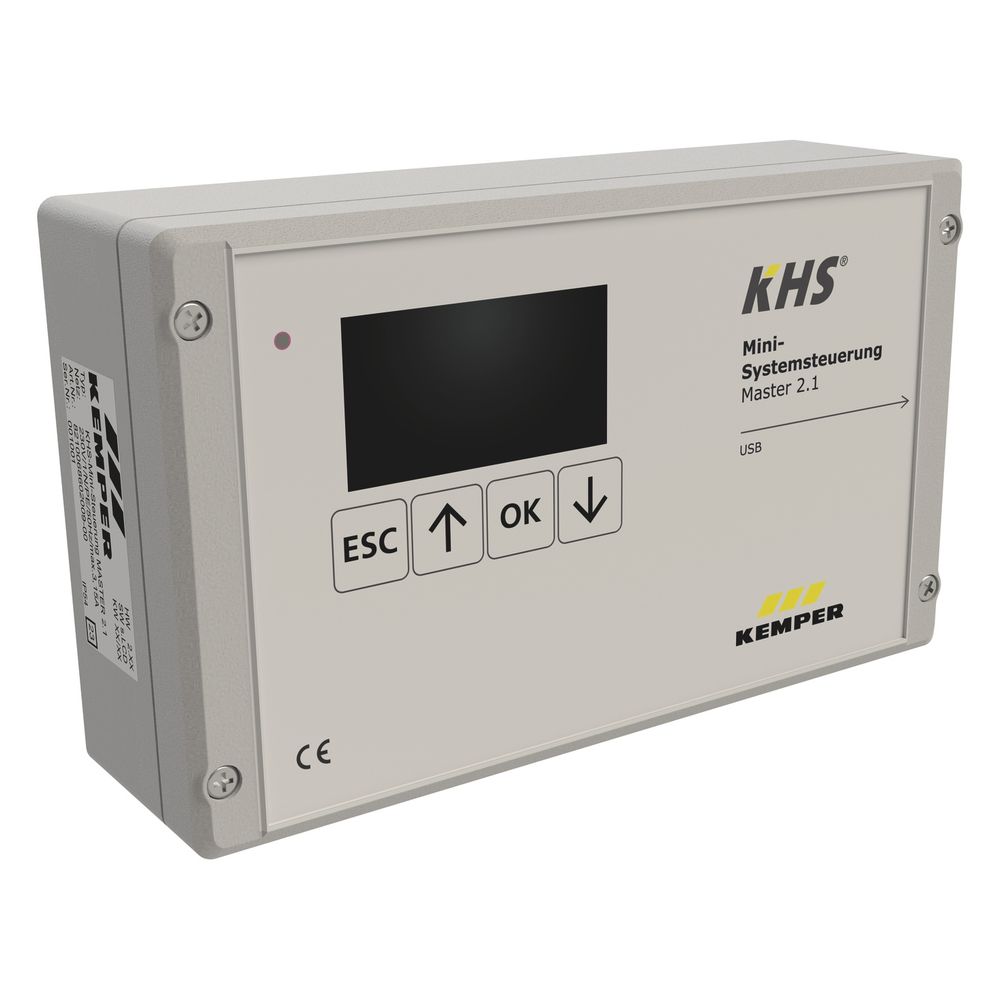

Kemper KHS Mini Systemsteuerung Master 2.1 beidseitig erweiterbar mit je max. 31 Slaves (62), 230V, Figur 686 02 008

Die Kemper KHS Mini Systemsteuerung Master 2.1 (Figur 686 02 008) ist eine zentrale Steuerungseinheit zur Durchführung, Protokollierung und Überwachung von Wasserwechselmaßnahmen in PWC- und PWH-Anlagen. Sie ermöglicht die dezentrale Ansteuerung von Aktoren und Sensoren im Master- und Slave-Verfahren und ist beidseitig um jeweils maximal 31 Slaves auf insgesamt 62 Einheiten erweiterbar. Die Steuerung arbeitet mit einer Spannungsversorgung von 230 V und ist für die Wandmontage konzipiert.

Wie unterstützt die Systemsteuerung die Hygiene und Überwachung?

Die KHS Mini Systemsteuerung Master 2.1 ist speziell für die effiziente Durchführung, Protokollierung und Überwachung von Wasserwechselmaßnahmen in Trinkwasser-Kaltwasser- (PWC) und Trinkwasser-Warmwasser-Systemen (PWH) ausgelegt. Sie ermöglicht eine dezentrale Ansteuerung von Aktoren und Sensoren, was eine präzise und bedarfsgerechte Hygieneabsicherung im gesamten System unterstützt. Ein Logbuch mit 50.000 Einträgen für Wasseraustausch- und Systemereignisse sowie ein Datalogging mit 12 Millionen Zeilen für Temperatur, Volumenstrom und Verbrauch (Ablagerate: 1 s bis 59 min) sorgen für eine lückenlose Dokumentation und Kontrolle.

Welche Erweiterungs- und Anschlussmöglichkeiten bietet die Steuerung?

Die Systemsteuerung ist über einen CAN-Bus im Master/Slave-System um bis zu 62 Einheiten erweiterbar, wobei die maximale Länge des CAN-Busses 2x 1000 m beträgt. Sie bietet Anschlussmöglichkeiten für jeweils ein KHS VAV oder KHS VAV-PLUS oder KHS CoolFlow Kaltwasser-Regulierventil, eine KHS Temperaturmessarmatur Pt1000, KHS CONTROL-PLUS und KHS Überlaufüberwachung. Zudem ist die Ansteuerung von bis zu 60 KHS Hygienespülungen PRO mit einem Anschluss oder bis zu 30 KHS Hygienespülungen PRO mit zwei Anschlüssen möglich. Bei direktem Anschluss von VAV oder VAV-PLUS Vollstromabsperrventilen oder CoolFlow Kaltwasser-Regulierventilen ist ausschließlich die 230 Volt Variante kompatibel.

Welche Schnittstellen und Bedienfunktionen sind integriert?

Eine USB-Schnittstelle dient dem Update der Firmware, dem Auslesen des Logbuches und Datalogging sowie dem Ein- und Auslesen der Konfigurationsdatei. Eine PC- oder Netzwerk-Anbindung ist über das mitgelieferte Netzwerkkabel realisierbar. Optional ist eine GLT-Anbindung über Modbus TCP/IP, BACnet IP oder MS/TP möglich. Die Parametrierung und das Auslesen erfolgen mittels eines integrierten Webservers. Ein Display mit Hintergrundbeleuchtung erleichtert die Bedienung und Überwachung. Der Handbetrieb aller Ventile ist direkt am Master möglich.

Welche Betriebsarten und Alarmfunktionen stehen zur Verfügung?

Die Steuerung verfügt über 16 Speicherplätze für verschiedene Betriebsarten, darunter Zeit-, Temperatur-, Volumenstrom- und Routinesteuerung sowie Sicherung / Leckageschutz und Datalogging. Bei Störungen erfolgt eine akustische und visuelle Alarmmeldung, die abschaltbar ist und direkt am Gerät quittiert werden kann. Ein potentialfreies Alarmrelais mit einer Schaltleistung von maximal 230 V und 2 A steht zur Verfügung.

Welche technischen Spezifikationen und Montageoptionen gelten?

Die Kemper KHS Mini Systemsteuerung Master 2.1 ist für eine minimale Umgebungstemperatur von 0 °C und eine maximale Umgebungstemperatur von 50 °C ausgelegt. Sie besitzt die Schutzart IP54, die Schutz gegen Staub und Spritzwasser bietet. Die Spannungsversorgung erfolgt mit 230 V AC, der externe Eingang beträgt 230 V und die Schaltleistung liegt bei 230 V, 2 A. Der Eigenverbrauch der Steuerung beträgt 7 W. Die Einheit ist zur Wandmontage geeignet.

Technische Daten

• Minimale Umgebungstemperatur: 0 °C
• Maximale Umgebungstemperatur: 50 °C
• Schutzart: IP54
• Spannungsversorgung: 230 V AC
• Externer Eingang: 230 V
• Schaltleistung: 230 V, 2 A
• Potentialfreies Alarmrelais: max. 230 V, 2 A
• Eigenverbrauch: 7 W
• Maximale Erweiterung (Slaves): 62 Einheiten
• Maximale CAN-Bus-Länge: 2x 1000 m

Die Kemper KHS Mini Systemsteuerung Master 2.1 bietet eine umfassende Lösung für die Hygieneüberwachung und -steuerung in Wassersystemen. Mit ihrer Erweiterbarkeit auf bis zu 62 Einheiten über CAN-Bus, der vielseitigen Konnektivität und den detaillierten Datalogging-Funktionen stellt sie eine zuverlässige Komponente für moderne Gebäudetechnik dar. Die robuste Bauweise mit Schutzart IP54 und die 230 V AC Spannungsversorgung bei einem geringen Eigenverbrauch von 7 W unterstreichen die Leistungsfähigkeit dieser Steuerung.

Lieferumfang

• 1x Kemper KHS Mini Systemsteuerung Master 2.1
• 1x Netzwerkkabel
