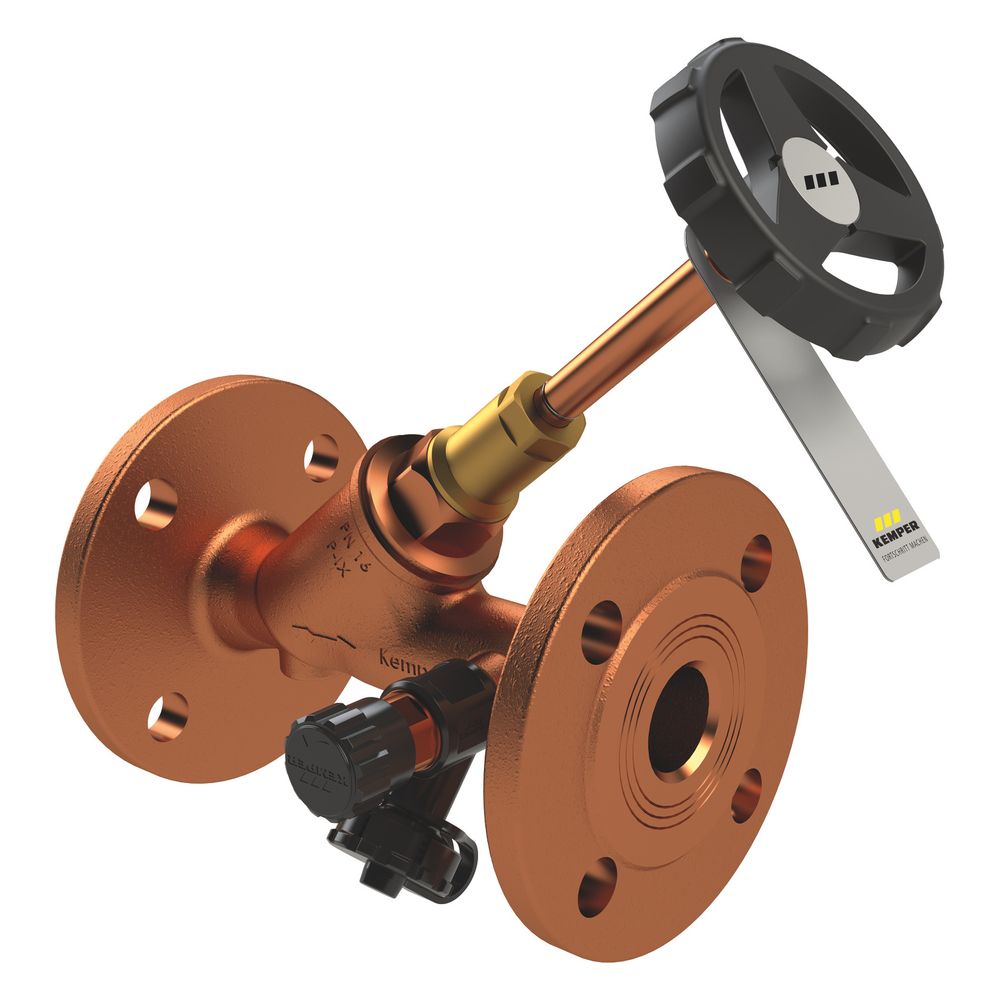

Kemper Freistrom-Absperrventil mit Entleerventil, Flansch DN 80, PN 16, Rotguss, Figur 135 02

Das Kemper Freistrom-Absperrventil Figur 135 02 ist eine robuste Absperrarmatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss, die sich ideal für den Einsatz in Systemen mit aggressivem Wasser eignet. Mit einem Flanschanschluss DN 80, einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C bietet es eine zuverlässige Lösung für diverse Anwendungen. Es verfügt über ein integriertes Entleerventil, eine wartungsfreie Spindelabdichtung und eine Offenstellungsanzeige.

Welche Materialeigenschaften und Konstruktionsmerkmale bietet das Ventil?

Das Kemper Freistrom-Absperrventil Figur 135 02 zeichnet sich durch mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss aus, die eine hohe Beständigkeit gegen aggressives Wasser ermöglichen. Das Gehäuse besteht aus Bronze und ist unbehandelt. Der drehbar gelagerte Kegel ist gegen Druckschläge gesichert, während das Spindelgewinde außerhalb des Mediums liegt, was die Wartung vereinfacht. Das Ventil ist totraumfrei konstruiert und verfügt über eine Offenstellungsanzeige sowie ein schwarzes Handrad zur Bedienung. Spindel und Handrad sind ansteigend ausgeführt.

Wie ist die Dichtungstechnik des Ventils beschaffen?

Eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung sorgt für eine zuverlässige Funktion und ist unter Druck bis DN 80 austauschbar. Die EPDM-Sitzdichtung ermöglicht eine sichere Absperrung.

Welche Anschluss- und Entleerungsmöglichkeiten bietet das Ventil?

Das Ventil ist mit Flanschanschlüssen für einen Nenndurchmesser von DN 80 ausgestattet. Ein seitlich angebrachtes Entleerventil mit drehbarem Schlauchanschluss G 3/4 und Kappe ermöglicht eine einfache Entleerung des Systems.

Welche Normen und Zulassungen erfüllt das Ventil?

Das Kemper Freistrom-Absperrventil verfügt über umfangreiche Zulassungen, darunter DVGW bis DN 80, WRAS, KIWA bis DN 100 und VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL und UBA BWGL Metalle. Für Nenndurchmesser bis DN 32 liegt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vor. Des Weiteren erfüllt es die Normen DIN EN 1213 und DIN EN 558-1 sowie die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Nenndurchmesser: DN 80
• Werkstoff Gehäuse: Bronze
• Anschluss: Flansch
• Bedienung: Handrad
• Zeta-Wert: 1,4
• Höhe Handgriff/Handrad: 327
• Länge Handgriff/Durchmesser Handrad: 120
• Material primäre Spindeldichtung: EPDM

Das Kemper Freistrom-Absperrventil Figur 135 02 bietet eine langlebige und wartungsarme Lösung für Absperraufgaben in anspruchsvollen Rohrleitungssystemen. Die robuste Konstruktion aus Rotguss, die Druckstufe PN 16 und die maximale Betriebstemperatur von 110 °C ermöglichen eine hohe Funktionalität und Zuverlässigkeit. Mit seinem Nenndurchmesser von DN 80 und dem integrierten Entleerventil ist es vielseitig einsetzbar und unterstützt eine effiziente Systemwartung.

Lieferumfang

• 1x Kemper Freistrom-Absperrventil Figur 135 02
• 1x Kappe für Entleerventil
