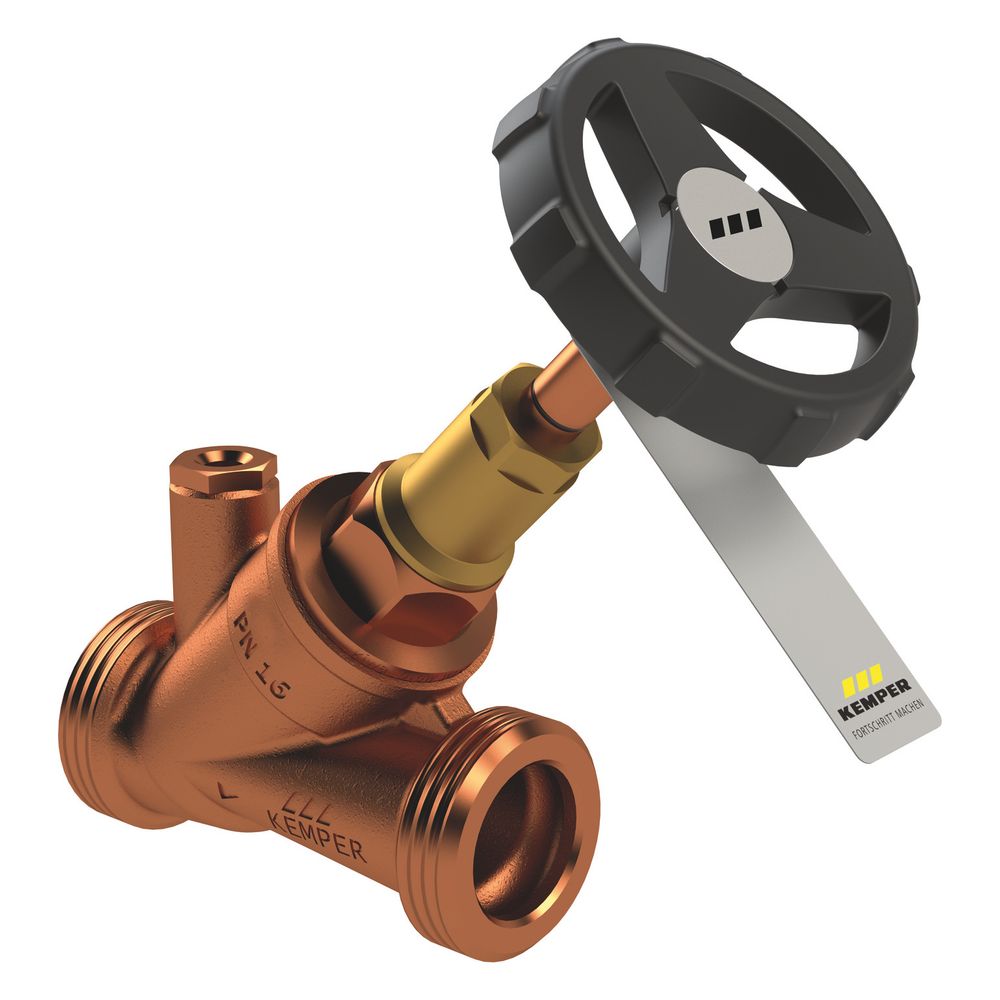

Kemper Weser Freistrom-Absperrventil mit Entleerstopfen G 1/4", DN 20 AG, PN 16, Rotguss, Figur 173 2G

Das Kemper Weser Freistrom-Absperrventil mit Entleerstopfen G 1/4", DN 20 AG, PN 16, Figur 173 2G aus Rotguss ist eine robuste und korrosionsbeständige Absperrarmatur. Es ist speziell für den Einsatz in Wasseranlagen konzipiert, auch bei aggressivem Wasser, und bietet eine maximale Betriebstemperatur von 110 °C bei einer Druckstufe von PN 16.

Welche Konstruktionsmerkmale zeichnen das Ventil aus?

Die mediumberührten Metallteile des Kemper Weser Freistrom-Absperrventils bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, auch bekannt als Bronze. Dieses Material ist beständig gegen aggressives Wasser und ermöglicht eine lange Lebensdauer. Der verschleißfeste Ventilsitz ist aus Edelstahl bis zu einem Nenndurchmesser von DN 50 gefertigt. Das Ventil ist totraumfrei konstruiert, und der Kegel ist drehbar gelagert sowie gegen Druckschläge gesichert. Das Spindelgewinde befindet sich außerhalb des Mediums, und die Bedienung erfolgt über ein schwarzes Handrad. Das Außengewinde ist zylindrisch nach BSPP (ISO 228-1) ausgeführt und für flachdichtende Verschraubungen geeignet.

Wie ist die Dichtungstechnik des Ventils beschaffen?

Das Absperrventil verfügt über eine wartungsfreie Spindelabdichtung mit einer selbstfettenden EPDM-Lippendichtung, die unter Druck austauschbar ist. Eine EPDM-Sitzdichtung sorgt für zuverlässige Dichtheit. Das Ventil ist als Freistrom-Absperrventil konzipiert und mit einem Entleerstopfen ausgestattet. Eine Offenstellungsanzeige informiert über den aktuellen Betriebszustand des Ventils.

Welche Erweiterungsmöglichkeiten und Handhabung bietet das Ventil?

Das Kemper Weser Freistrom-Absperrventil bietet die Möglichkeit zur Aufnahme von Temperaturfühlern Pt1000 oder Thermometern mittels einer optional erhältlichen Tauchhülse. Dies ermöglicht eine präzise Temperaturüberwachung direkt am Ventil. Die Bedienung über das Handrad ist einfach und intuitiv.

Welche Normen und Zulassungen erfüllt das Absperrventil?

Das Kemper Weser Freistrom-Absperrventil erfüllt zahlreiche nationale und internationale Normen und Zulassungen. Dazu gehören die DVGW-, ÖVGW-, SVGW-, WRAS-, KIWA- und VA-Zulassung. Es entspricht den Anforderungen nach UBA KTW BWGL sowie UBA BWGL Metalle und besitzt bis DN 32 eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1. Weitere relevante Normen sind DIN EN 1213 und die ÜA-Reg.-Nr. R-15.2.3-21-17048 (WIEN-ZERT).

Technische Daten

• Nenndurchmesser: DN 20
• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Werkstoff Gehäuse: Rotguss (Bronze)
• Ventilsitz: Edelstahl
• Dichtungsmaterial: EPDM
• Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
• Bedienung: Handrad
• Zeta-Wert: 1,6
• Ventilwinkel: 45°

Das Kemper Weser Freistrom-Absperrventil bietet eine zuverlässige und langlebige Lösung für die Absperrung von Wasserleitungen. Seine Konstruktion aus korrosionsbeständigem Rotguss und der verschleißfeste Edelstahlsitz ermöglichen eine hohe Beständigkeit. Mit einem Nenndurchmesser von DN 20, einer Druckstufe von PN 16 und einer maximalen Mediumtemperatur von 110 °C ist es für anspruchsvolle Anwendungen geeignet und überzeugt durch seine wartungsfreundliche Dichtungstechnik und einfache Handhabung.
