Uponor Combi Port M-4pipe Vierleiterstation Heizen/Kühlen, 19 l/min, BP HC DI D4, mit Differenzdruckregler

Die Uponor Combi Port M-4pipe Vierleiterstation Heizen/Kühlen ist eine effiziente Lösung für die dezentrale Warmwasserbereitung im Durchflussverfahren und die Anbindung an Heiz- und Kühlsysteme. Mit einer Warmwasserkapazität von 19 Litern pro Minute und integrierten Differenzdruckreglern eignet sich die Station ideal für Radiatorheizungen, Fußbodenheizungen und Wärmepumpensysteme mit niedrigen primären Heizkreistemperaturen. Das 4-Rohr-System ermöglicht sowohl Heiz- als auch Kühlanwendungen im Sommer.

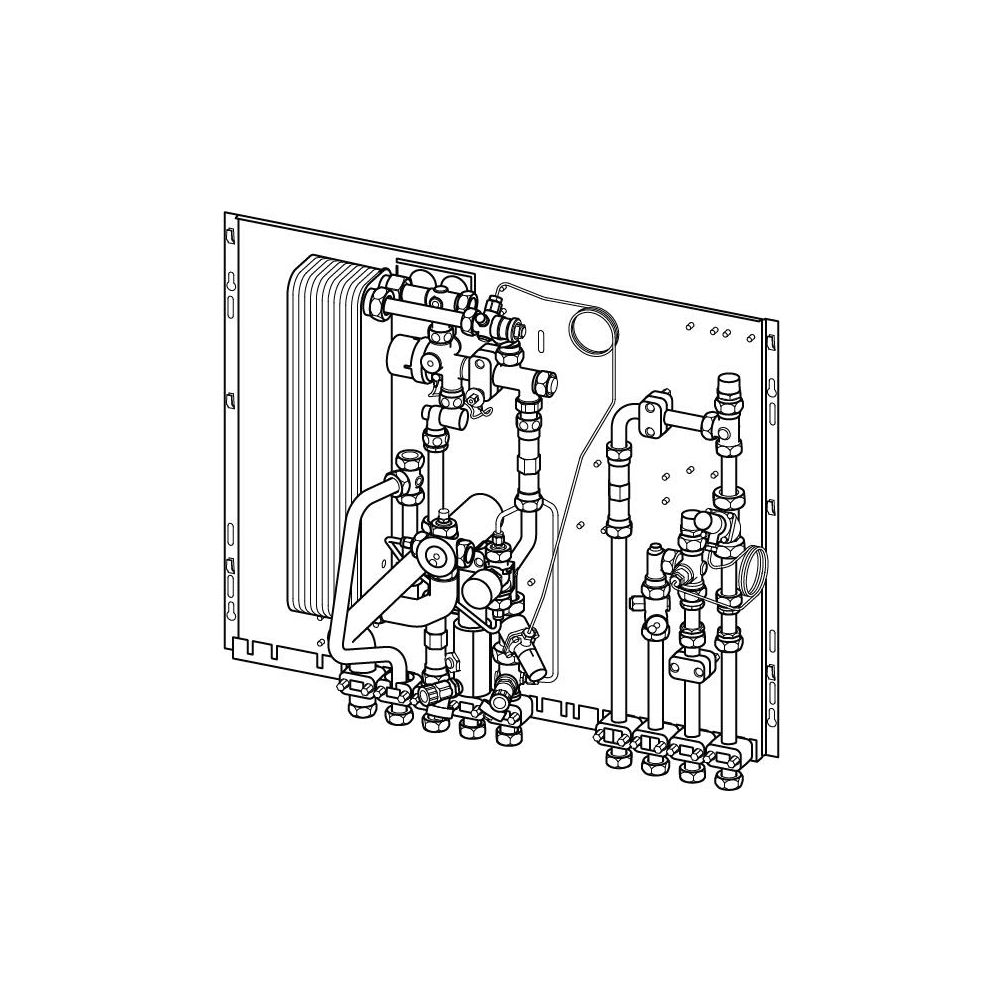

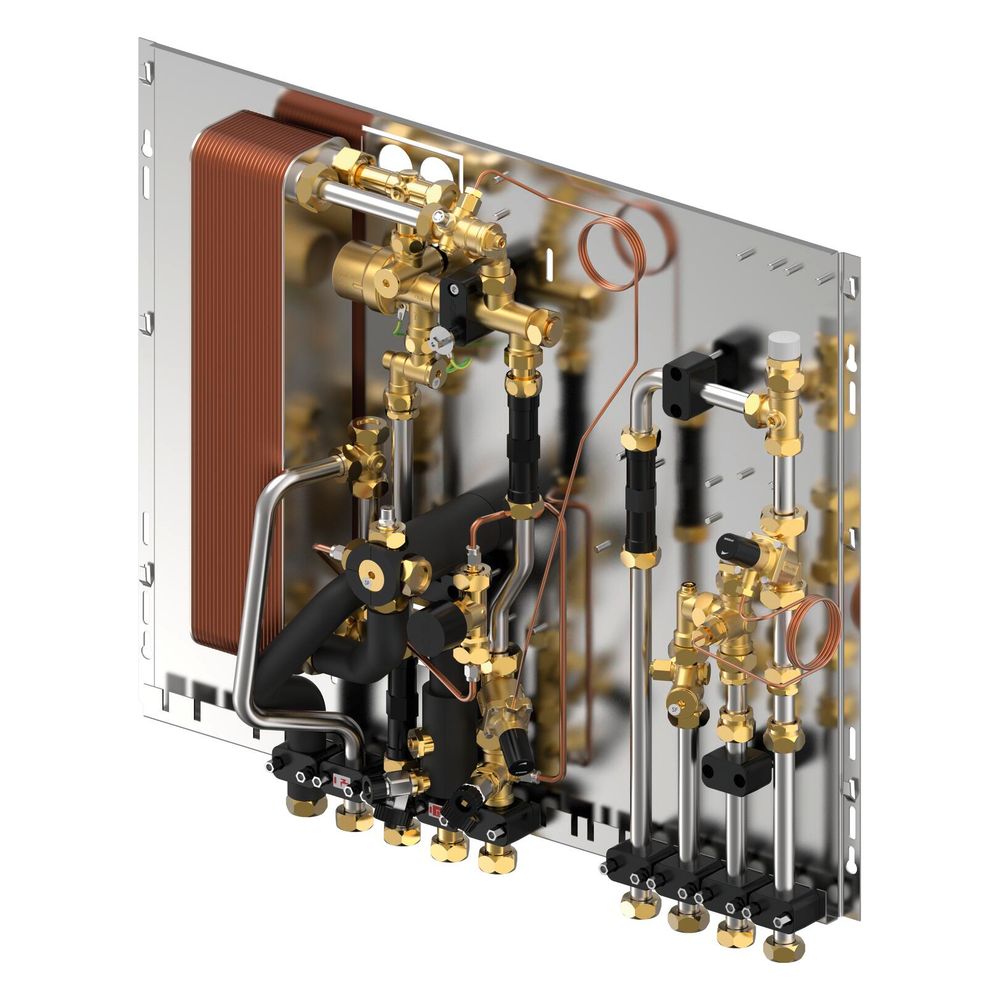

Wie ist die Uponor Combi Port M-4pipe Vierleiterstation aufgebaut?

Die Station wird mit komplett montierten und druckgeprüften Anschlüssen geliefert. Rohrschellen aus Kunststoff sorgen für eine effektive Schall- und Wärmeentkopplung. Die Rohrleitungen bestehen aus hochwertigem Edelstahl 1.4401, während die Trinkwasserarmaturen aus CW617N und die Heizungsarmaturen aus CW617N und CW614N gefertigt sind. Eine Wärmedämmung an den Zuleitungen minimiert Energieverluste. Zudem sind Entlüftungs- und Entleerungsventile sowie Schmutzfänger für Kaltwasser und den primären Heizungsvorlauf mit einer Maschenweite von 0,5 mm integriert. Eine Anschlussmöglichkeit für einen Potentialausgleich ist ebenfalls vorhanden.

Welche Funktionen und Regelungen bietet die Station?

Die Uponor Combi Port M-4pipe verfügt über einen DVGW-geprüften PM-Regler mit gebrauchsmustergeschützter Abdichtungstechnik. Ein thermostatisches Bypass-Ventil und ein separater Niedertemperatur-Heiz-/Kühlkreislauf ermöglichen eine direkte Beheizung oder Kühlung. Die Station ist mit einem Kaltwasserabgang ausgestattet und bietet Passtücke für Wärmemengenzähler (110 mm x 3/4 Zoll) für Hochtemperatur- und Niedertemperatur-Rücklaufleitungen sowie ein Passtück für Wasserzähler (110 mm x 3/4 Zoll). Die Funktion zur Vorwärmung der Versorgungsleitungen und ein thermostatischer Temperaturbegrenzer für warmes Trinkwasser mit Tauchfühler tragen zur Effizienz bei. Ein primärer Differenzdruckregler am Eingang der Station und ein weiterer Differenzdruckregler am Niedertemperatur-Heizkreis ermöglichen eine präzise Steuerung. Ein Zirkulationsmodul für die Trinkwassererwärmung mit Sicherheitsventil, Zirkulationspumpe und Differenzdruckregler ist ebenfalls integriert.

Für welche Anwendungen ist die Vierleiterstation geeignet?

Diese Vierleiterstation ist für die dezentrale Warmwasserbereitung im Durchflussverfahren sowie für den Anschluss von Radiator- und Fußbodenheizungen konzipiert. Sie ist ideal für Wärmepumpensysteme mit niedrigen primären Heizkreistemperaturen. Das 4-Rohr-System mit zwei separaten Heizungsvorläufen und zwei Rückläufen ist auch für die Kühlung im Sommer geeignet. Die Version Heizen/Kühlen ermöglicht die indirekte Warmwasserbereitung und den direkten Anschluss an die Wohnungsheizung mit zwei getrennten Leitungen für die Wärmezufuhr und zwei Rücklaufleitungen (eine für Warmwasser, eine für den Heizkreislauf der Wohnung), was den Betrieb mit energieeffizienten Niedertemperaturheizungen, Kühlanwendungen und Wärmepumpensystemen unterstützt.

Technische Daten

• Warmwasserkapazität: 19 l/min
• Max. Betriebsdruck Heizung: PN10
• Max. Betriebsdruck Trinkwasser: PN10
• Max. Betriebstemperatur Primärkreislauf Heizung: 85 °C
• Max. Differenzdruck Primärkreislauf Heizung: 2,5 bar
• Min. Druck Trinkwasser: 2,0 bar
• Material Rohrleitungen: Edelstahl 1.4401
• Material Trinkwasserarmaturen: CW617N
• Material Heizungsarmaturen: CW617N, CW614N
• Abmessungen (B x H x T): 755,5 x 618 x 145 mm

Die Uponor Combi Port M-4pipe Vierleiterstation Heizen/Kühlen stellt eine robuste und flexible Lösung für moderne Haustechniksysteme dar. Mit ihrer Fähigkeit zur dezentralen Warmwasserbereitung und der Unterstützung von Heiz- und Kühlanwendungen, kombiniert mit einer Warmwasserkapazität von 19 l/min und der Verwendung von hochwertigem Edelstahl 1.4401 für die Rohrleitungen, ist sie eine zuverlässige Komponente für energieeffiziente Installationen.
