Beschreibung

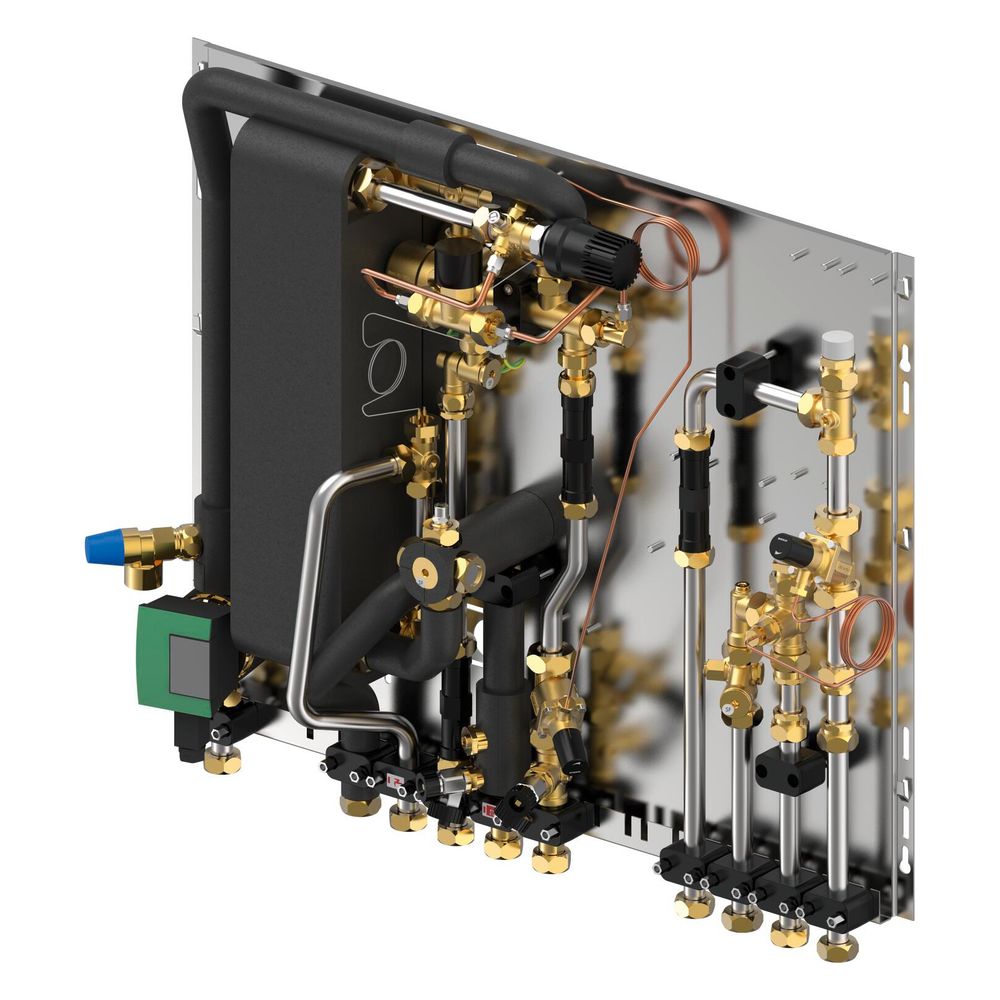

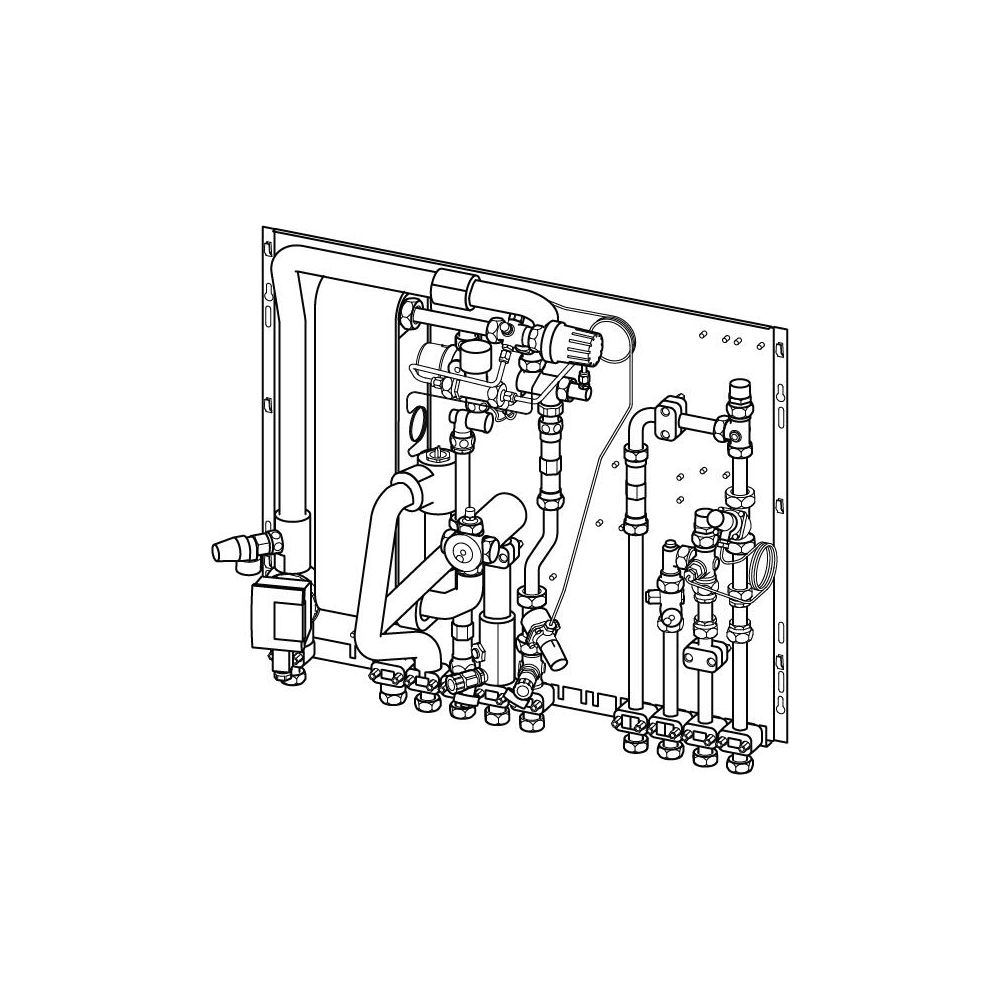

Uponor Combi Port M-4pipe Vierleiterstation Heizen/Kühlen, 19 l/min, BP ZM HC DI D4, mit Zirkulationsmodul
Die Uponor Combi Port M-4pipe Vierleiterstation Heizen/Kühlen ist eine multifunktionale Lösung für die dezentrale Warmwasserbereitung und die Klimatisierung von Wohnräumen. Mit einer Warmwasserkapazität von 19 l/min und einem integrierten Zirkulationsmodul bietet diese Station Komfort und Effizienz. Sie eignet sich ideal für den Anschluss an Radiator- und Fußbodenheizungen sowie für den Betrieb mit Wärmepumpensystemen, die niedrige primäre Heizkreistemperaturen nutzen. Das flexible 4-Rohr-System ermöglicht sowohl das Heizen als auch das Kühlen im Sommer.
Welche Funktionen bietet die Uponor Combi Port M-4pipe?
Die Uponor Combi Port M-4pipe Vierleiterstation ist mit einem Hochleistungswärmetauscher aus Edelstahl (VacInox gelötet) ausgestattet, der eine effiziente Warmwasserbereitung sicherstellt. Eine Funktion zur Vorwärmung der Versorgungsleitungen sowie ein thermostatischer Temperaturbegrenzer für Trinkwasser warm mit Tauchfühler sind integriert. Die Station bietet eine umfassende Heiz- und Kühlmöglichkeit durch zwei separate Vorlaufleitungen und zwei Rücklaufleitungen. Ein primärer Differenzdruckregler am Eingang der Station und ein weiterer Differenzdruckregler am Niedertemperatur-Heizkreis optimieren die Systemleistung. Das integrierte Zirkulationsmodul für die Trinkwassererwärmung umfasst ein Sicherheitsventil, eine Zirkulationspumpe und einen Differenzdruckregler.
Für welche Anwendungen ist die Vierleiterstation geeignet?
Diese Vierleiterstation ist vielseitig einsetzbar für die dezentrale Warmwasserbereitung im Durchflussverfahren. Sie ermöglicht den direkten Anschluss von Radiatorheizungen und Fußbodenheizungen. Besonders vorteilhaft ist die Eignung für Wärmepumpensysteme, die mit niedrigen primären Heizkreistemperaturen arbeiten. Das 4-Rohr-System mit zwei separaten Heizungsvorläufen und zwei Rückläufen ist zudem für Kühlanwendungen im Sommer konzipiert, was eine ganzjährige Klimatisierung ermöglicht. Die DVGW-konforme Ausführung für Heizen/Kühlen unterstützt den Betrieb mit energieeffizienten Niedertemperaturheizungen und Wärmepumpensystemen.
Welche technischen Merkmale zeichnen die Station aus?
Die Uponor Combi Port M-4pipe wird komplett montiert und druckgeprüft geliefert. Rohrschellen aus Kunststoff sorgen für eine effektive Schall- und Wärmeentkopplung. Ein PM-Regler mit DVGW-Konformität und gebrauchsmustergeschützter Abdichtungstechnik ist verbaut. Die Zuleitungen sind wärmegedämmt, und ein thermostatisches Bypass-Ventil ist vorhanden. Die Station verfügt über einen separaten Niedertemperatur-Heiz-/Kühlkreislauf zur direkten Beheizung oder Kühlung sowie einen Kaltwasserabgang. Für die Installation von Zählern sind Passstücke für Wärmemengenzähler (110 mm x 3/4" für Hochtemperatur- und Niedertemperatur-Rücklaufleitung) und ein Passstück für Wasserzähler (110 mm x 3/4") vorgesehen. Entlüftungs- und Entleerungsventile sowie Schmutzfänger für Kaltwasser und Heizungsvorlauf primär (jeweils 0,5 mm) sind integriert. Eine Anschlussmöglichkeit für einen Potentialausgleich ist ebenfalls gegeben.
Technische Daten
- Warmwasserkapazität: 19 l/min
- Max. Betriebsdruck Heizung: PN10
- Max. Betriebsdruck Trinkwasser: PN10
- Max. Betriebstemperatur Primärkreislauf Heizung: 85 °C
- Max. Differenzdruck Primärkreislauf Heizung: 2,5 bar
- Min. Druck Trinkwasser: 2,0 bar
- Material Trinkwasserarmaturen: CW617N
- Material Heizungsarmaturen: CW617N, CW614N
- Material Rohrleitungen: Edelstahl 1.4401
- Abmessungen (B/H/T): 755,5 x 618 x 145 mm
Die Uponor Combi Port M-4pipe Vierleiterstation Heizen/Kühlen bietet eine zuverlässige und effiziente Lösung für die dezentrale Warmwasserbereitung und die Raumklimatisierung. Mit einer Warmwasserkapazität von 19 l/min und der Möglichkeit zum Heizen und Kühlen über ein 4-Rohr-System ist sie eine flexible Wahl für moderne Heiz- und Kühlsysteme, insbesondere in Kombination mit Wärmepumpen. Die robuste Bauweise aus Edelstahl und die DVGW-konforme Ausführung unterstreichen die Qualität und Langlebigkeit dieses Systems.
Lieferumfang
- 1x Uponor Combi Port M-4pipe Vierleiterstation Heizen/Kühlen
- 1x Passtück für Wärmemengenzähler 110 mm x 3/4" für Hochtemperatur-Rücklaufleitung
- 1x Passtück für Wärmemengenzähler 110 mm x 3/4" für Niedertemperatur-Rücklaufleitung
- 1x Passtück für Wasserzähler 110 mm x 3/4"
Technische Daten
| Hersteller-Warengruppe | Port |
| Hersteller-Serie | Combi Port M-4pipe |
| Hersteller-Produktgruppe | Uponor Combi Port |
| Hersteller-Artikelnummer | 1135569 |
| Hersteller | Uponor |
| Artikelnummer | UPONOR-1135569 |
| EAN-13 | 6414900422208 |
| Gewicht | 20 kg |
| WEEE-Nr. | 16532378 |
