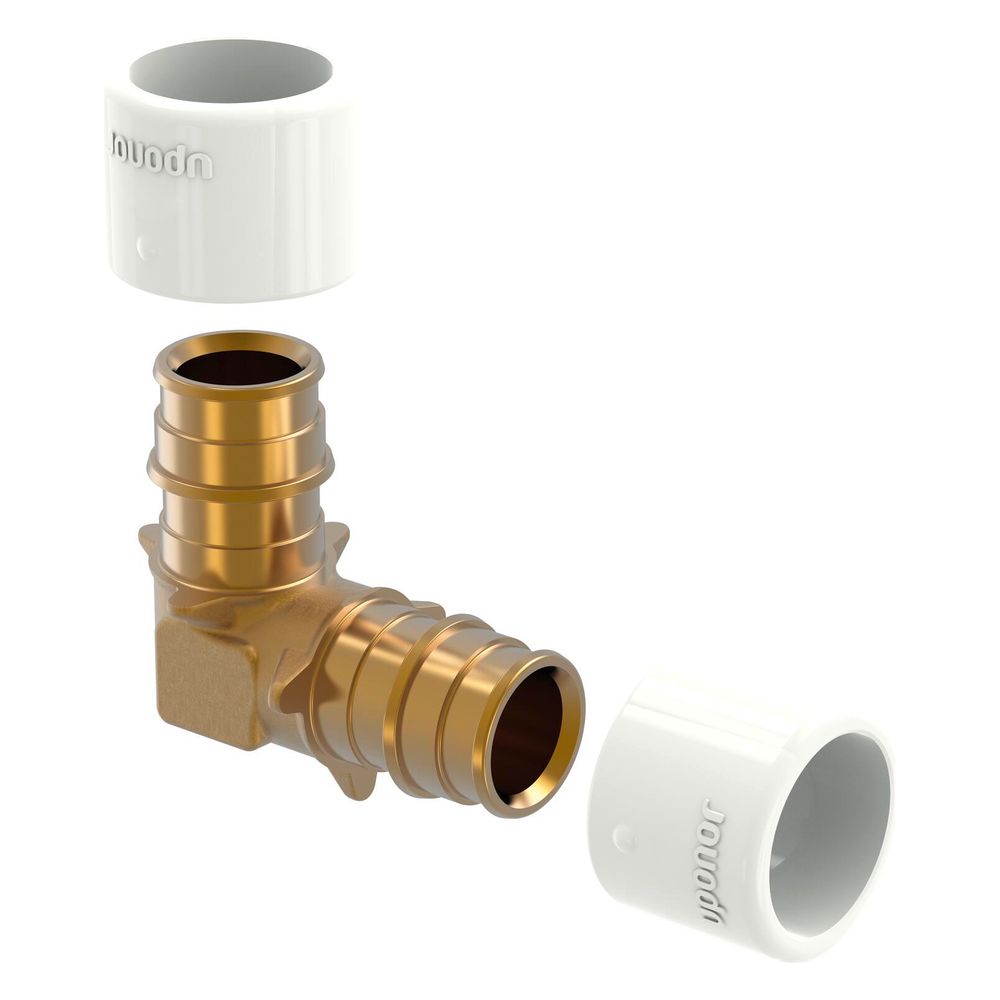

Uponor Q und E, Bogen NKB, DR 22x22mm, 1025940
Der Uponor Q und E Bogen NKB DR 22x22mm ist ein 3-teiliges Winkel-Fitting aus der Q&E Serie von Uponor. Dieses Fitting aus korrosionsbeständigem Messing ist speziell für flexible Rohrsysteme in Heizungs- und Trinkwasserinstallationen konzipiert. Er verfügt über zwei Klemmringanschlüsse mit einem Rohraußendurchmesser von 22 mm und ist für eine maximale Temperatur von 95 °C sowie einen maximalen Arbeitsdruck von 10 bar ausgelegt.
Welche Materialien und Konstruktionsmerkmale zeichnen den Bogen aus?
Der Bogen besteht aus korrosionsbeständigem Messing mit entzinkungsbeständiger Werkstoffgüte (DZR) an beiden Anschlussseiten. Die 3-teilige Ausführung und die Zugfestigkeit unterstreichen die robuste Konstruktion für eine sichere Installation in Rohrsystemen. Ein integrierter Stoßnocken ist ebenfalls vorhanden.
Wie erfolgt der Anschluss und welche Abmessungen sind relevant?

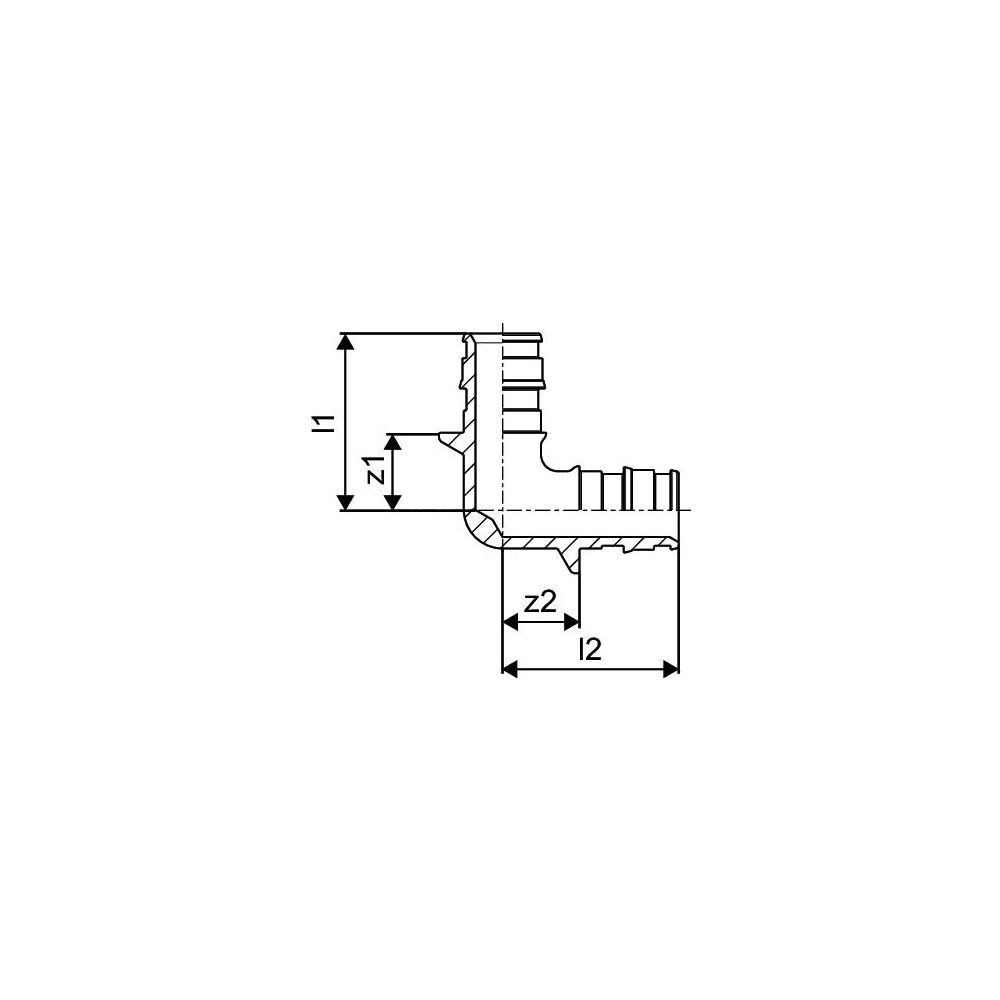

Der Bogen verfügt über Klemmringanschlüsse an beiden Seiten, die für einen Rohraußendurchmesser von jeweils 22 mm ausgelegt sind. Der Winkel des Bogens beträgt 90 Grad. Die Länge des Anschlusses 1 beträgt 41,5 mm und die Länge des Anschlusses 2 beträgt 34 mm. Die Arbeitslänge des Anschlusses 1 liegt bei 17,5 mm und die Arbeitslänge des Anschlusses 2 bei 10 mm.
Für welche Anwendungen ist der Bogen geeignet und welche Belastungen hält er stand?
Das Fittingsystem ist speziell für den Einsatz in Heizungs- und Trinkwasserinstallationen entwickelt worden. Es ist systemgebunden für die Verwendung mit Uponor PE-Xa Rohren vorgesehen. Die maximale Temperatur- und Druckbelastung des Bogens beträgt 95 °C und 10 bar.
Welche weiteren Eigenschaften bietet der Uponor Q und E Bogen?

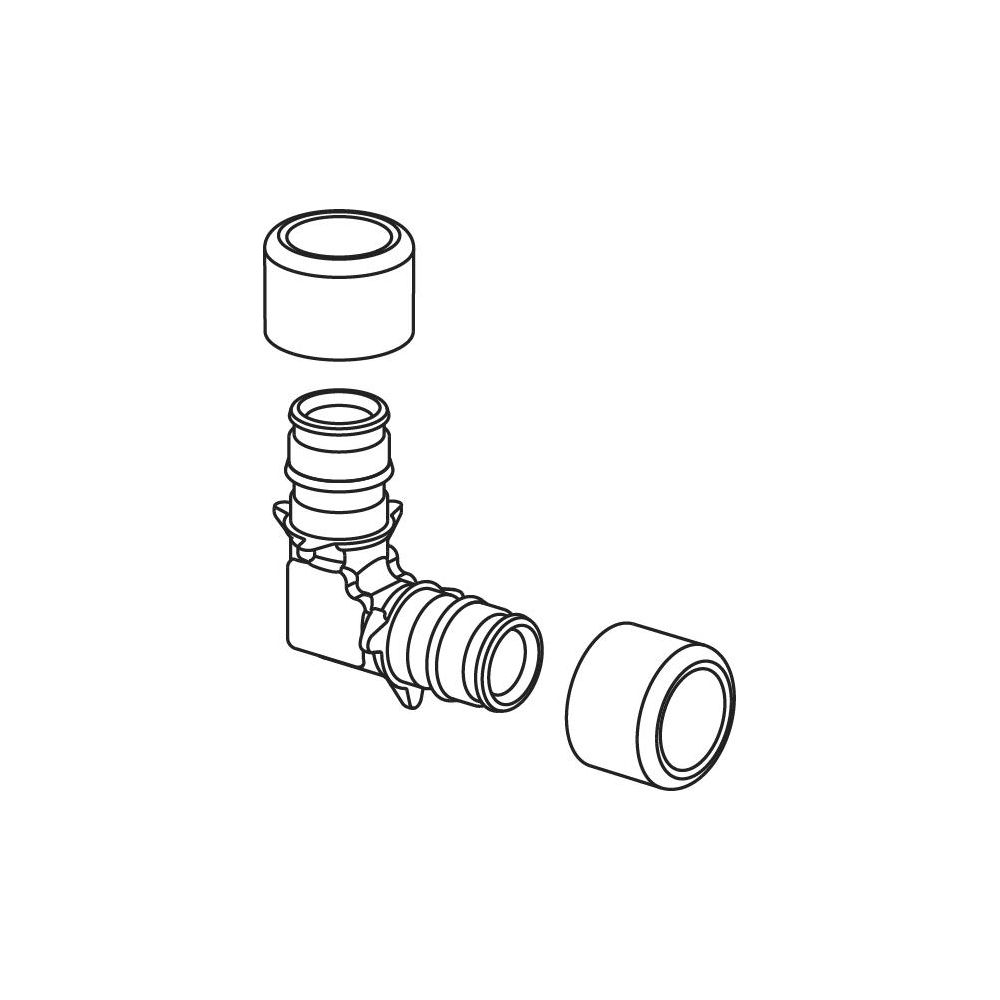

Der Bogen ist unbehandelt und verfügt über keinen Oberflächenschutz an den Anschlüssen. Er ist nicht exzentrisch, reduziert nicht und enthält kein Dichtungsmaterial, Entleerungsventil oder Entlüfter. Die Q&E Sicherungsringe, die für die Montage erforderlich sind, müssen separat bestellt werden. Das Produkt ist nicht Gastec QA geprüft.
Technische Daten
- Ausführung: 3-teilig
- Form: Winkel 90°
- Anschlussart: Klemmring
- Rohraußendurchmesser: 22 mm
- Länge Anschluss 1: 41,5 mm
- Länge Anschluss 2: 34 mm
- Max. Temperatur: 95 °C
- Max. Arbeitsdruck: 10 bar
- Werkstoff: Messing, entzinkungsbeständig (DZR)
- Mit Stoßnocken: ja
Der Uponor Q und E Bogen NKB DR 22x22mm bietet eine robuste und korrosionsbeständige Lösung für flexible Rohrsysteme in Heizungs- und Trinkwasserinstallationen. Seine Fertigung aus entzinkungsbeständigem Messing und die zugfeste Konstruktion sichern eine hohe Betriebssicherheit. Mit einem Rohraußendurchmesser von 22 mm und einer maximalen Belastbarkeit von 95 °C und 10 bar ist dieser 90-Grad-Winkelbogen eine zuverlässige Komponente für professionelle Rohrleitungsinstallationen.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1025940 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 17,5 |
| Arbeitslänge Anschluss 2 | 10 |
| Artikelnummer | UPONOR-1025940 |
| Ausführung | 3-teilig |
| EAN-13 | 7331541109123 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,1 kg |
| Länge Anschluss 1 | 41,5 |
| Länge Anschluss 2 | 34 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
