Beschreibung

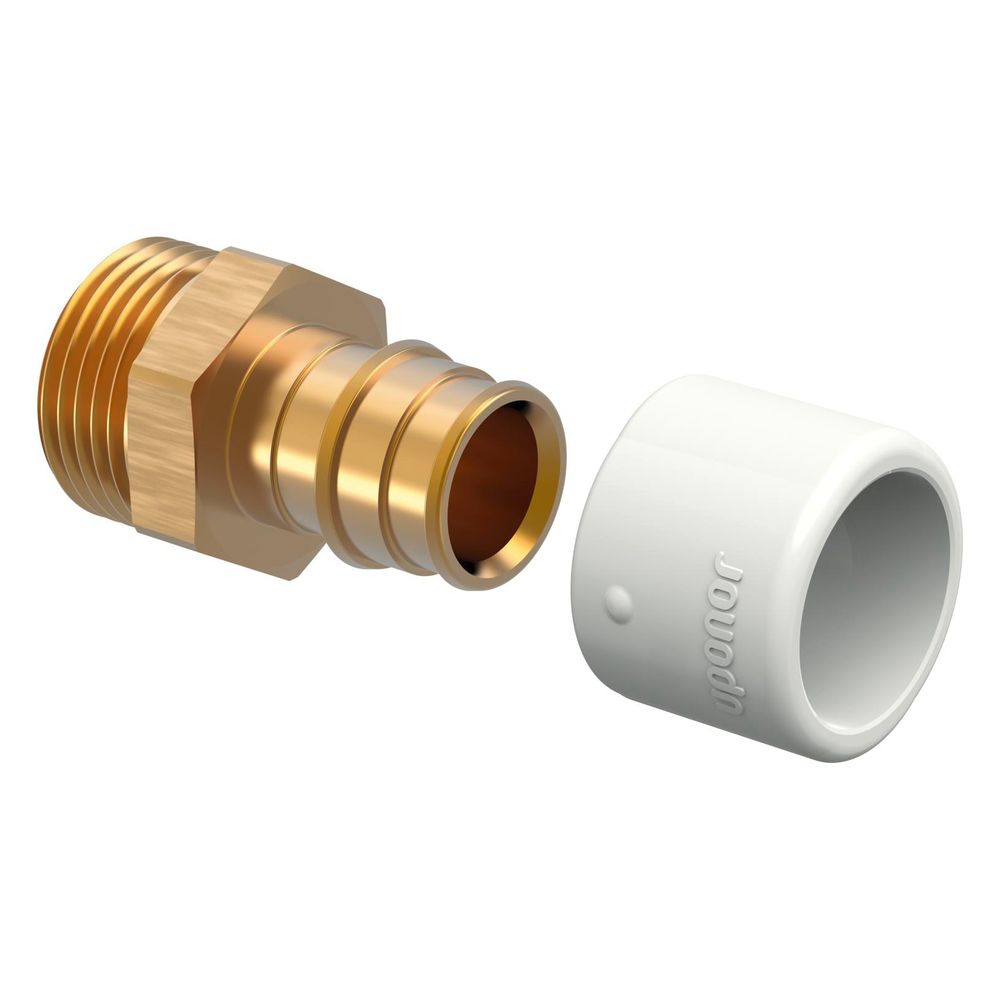

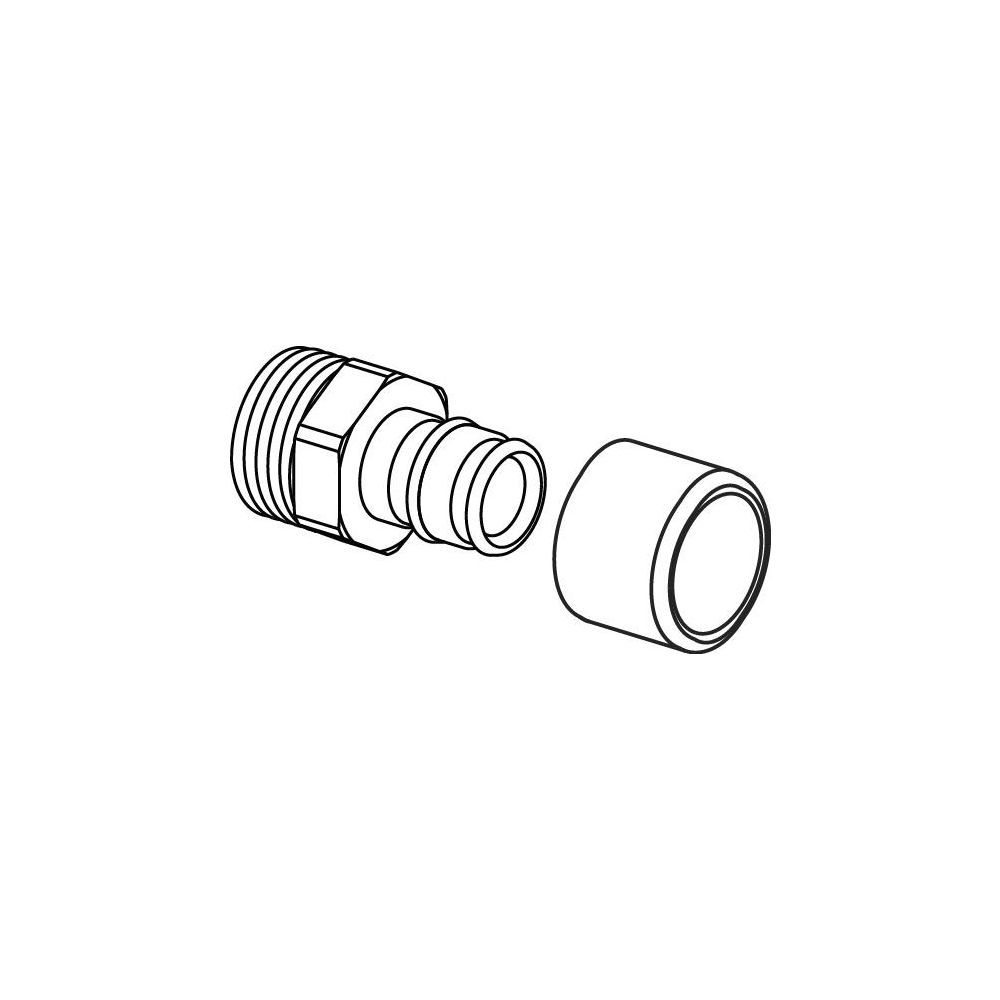

Uponor Q und E, Übergang mit Außengewinde NKB, DR 22 x G 3/4" MT
Der Uponor Q und E Übergang mit Außengewinde NKB, DR 22 x G 3/4" MT ist ein gerades, zweiteiliges Fitting aus der Uponor Q&E Serie. Gefertigt aus korrosionsbeständigem und entzinkungsbeständigem Messing (DZR), ist dieser Übergang für den Einsatz in Heizungs- und Trinkwasserinstallationen konzipiert. Er ermöglicht eine zugfeste Verbindung von Uponor PE-Xa Rohren mit einem Außendurchmesser von 22 mm an Komponenten mit einem G 3/4" Außengewinde. Das System ist für Temperaturen bis 95 °C und einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt.
Wofür wird der Uponor Q&E Übergang eingesetzt?
Dieser Uponor Q&E Übergang ist speziell für den Einsatz in Heizungs- und Trinkwasserinstallationen vorgesehen. Als Teil des Uponor Q&E Fittingsystems ist er systemgebunden und für die Verbindung mit Uponor PE-Xa Rohren konzipiert. Die Metallfittings bestehen aus korrosionsbeständigem und entzinkungsbeständigem Messing (DZR), was eine hohe Langlebigkeit und Beständigkeit gegenüber aggressiven Medien sicherstellt. Die zugfeste Ausführung ermöglicht eine sichere und dauerhafte Installation.
Welche Konstruktionsmerkmale zeichnen den Übergang aus?

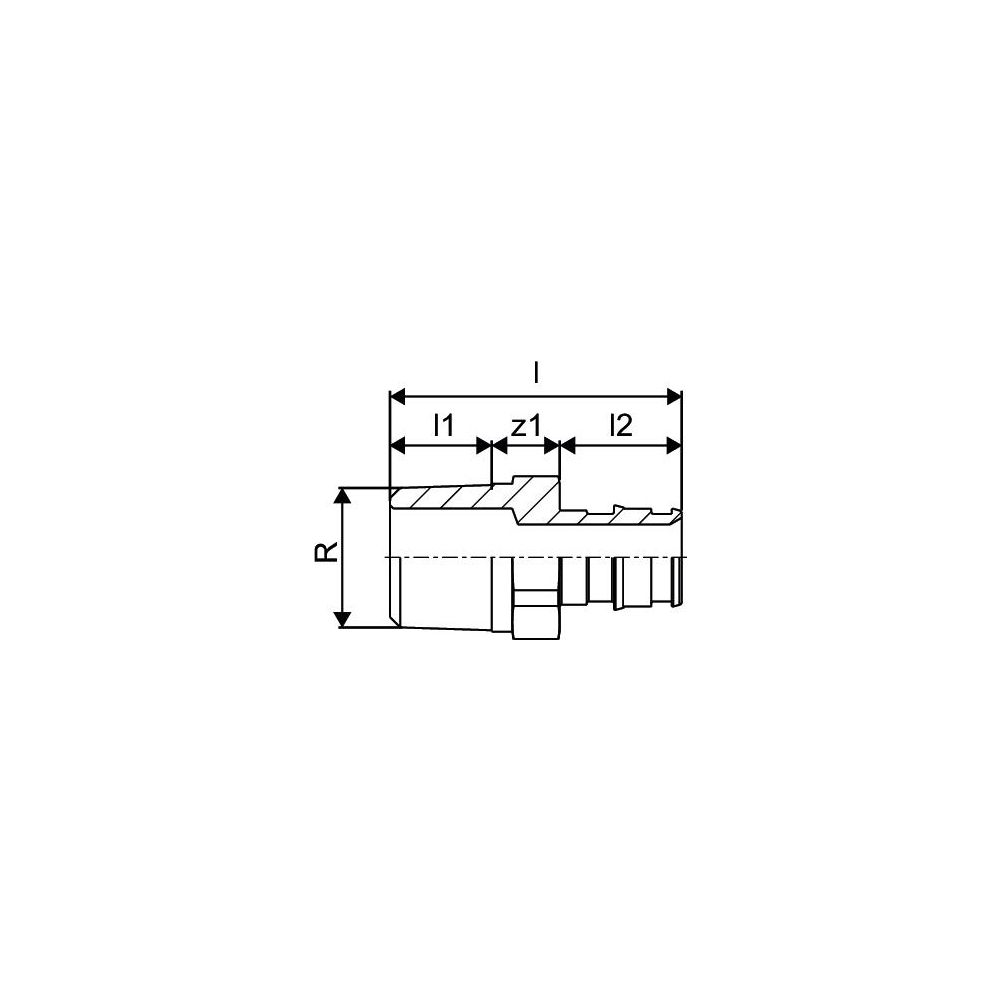

Der Übergang ist in gerader Form und zweiteilig ausgeführt. Er verfügt über einen Klemmringanschluss für Rohre mit einem Außendurchmesser von 22 mm. Der zweite Anschluss ist ein zylindrisches Außengewinde nach BSPP (ISO 228-1) mit einem Nenndurchmesser von 3/4 Zoll (20). Die reduzierende Funktion des Übergangs ermöglicht die Anpassung unterschiedlicher Rohrdimensionen innerhalb des Systems. Die Länge des Fittings beträgt 44,5 mm, wobei die Arbeitslänge an beiden Anschlüssen jeweils 5 mm beträgt.
Welche technischen Spezifikationen sind relevant?
Das Fittingsystem ist für eine maximale Temperatur von 95 °C bei einem Druck von 6 bar ausgelegt. Bei einer Temperatur von 20 °C ist ein maximaler Arbeitsdruck von 10 bar zulässig. Die Gewinde entsprechen der Norm DIN EN 10226-1. Neben den Metallfittings aus Messing werden Kunststofffittings aus PPSU (Polyphenylsulfon) verwendet. Es ist zu beachten, dass Q&E Sicherungsringe separat bestellt werden müssen.
Technische Daten
- Form: gerade
- Ausführung: 2-teilig
- Rohraußendurchmesser Anschluss 1: 22 mm
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Anschluss 1: Klemmring
- Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
- Werkstoff: Messing, entzinkungsbeständig (DZR)
- Max. Temperatur: 95 °C
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Länge: 44,5 mm
Dieser Uponor Q&E Übergang bietet eine zuverlässige und langlebige Lösung für die Verbindung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Dank der Fertigung aus entzinkungsbeständigem Messing (DZR) und der präzisen Ausführung als Klemmring auf G 3/4" Außengewinde ist eine sichere Integration in Rohrsysteme mit einem Rohraußendurchmesser von 22 mm möglich. Die Belastbarkeit bis 95 °C und einem Arbeitsdruck von 10 bar bei 20 °C unterstreicht die hohe Qualität und Funktionalität dieses Fittings.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1025832 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Arbeitslänge Anschluss 1 | 5 |
| Arbeitslänge Anschluss 2 | 5 |
| Artikelnummer | UPONOR-1025832 |
| Ausführung | 2-teilig |
| EAN-13 | 7331541033411 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,081 kg |
| Länge | 44,5 |
| Länge Anschluss 1 | 29 |
| Länge Anschluss 2 | 16 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
