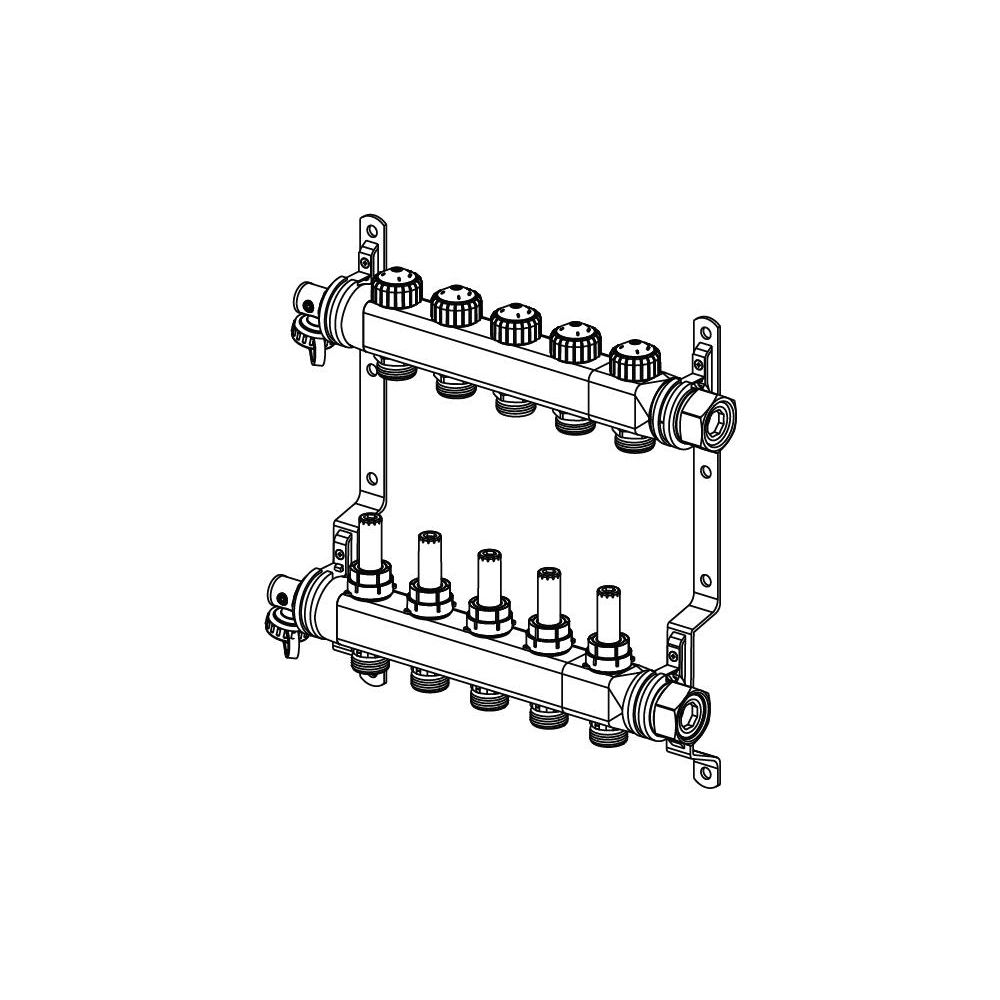

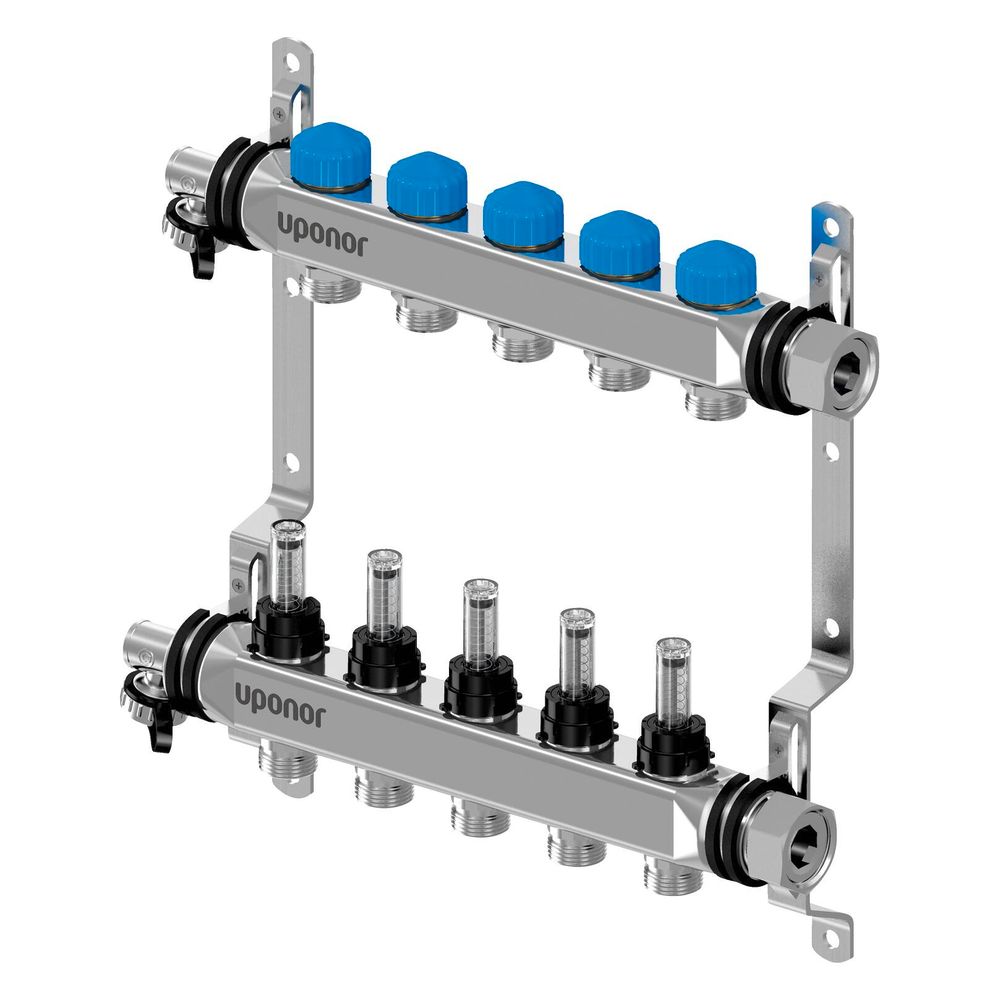

Uponor Vario S-Verteiler DFC, 9x 3/4" Eurokonus

Der Uponor Vario S-Verteiler DFC mit 9x 3/4" Eurokonus Anschlüssen ist eine hochwertige und effiziente Lösung für die Verteilung von Heiz- und Kühlwasser in Flächenheizsystemen. Gefertigt aus robustem Edelstahl, bietet dieser Verteiler eine zuverlässige Basis für Fußbodenheizungen und -kühlungen. Er ist mit integrierten Ventilen ausgestattet und ermöglicht eine flexible Verbindung sowohl rechts als auch links mittels Flachdichtung.

Welche Konstruktionsmerkmale zeichnen den Uponor Vario S-Verteiler aus?

Der Uponor Vario S-Verteiler DFC ist aus hochwertigem Edelstahl gefertigt, was eine lange Lebensdauer und Korrosionsbeständigkeit sicherstellt. Er verfügt über integrierte Ventile sowie integrierte Füll-, Entleer-, Spül- und Entlüftungsventile im Vor- und Rücklauf, was die Installation und Wartung vereinfacht. Die Konstruktion erlaubt eine Verbindung wahlweise rechts oder links über eine Flachdichtung, was die Anpassungsfähigkeit an verschiedene Montagesituationen erhöht. Der Abstand der Heizkreisanschlüsse beträgt 50 mm.

Welche Funktionen bietet der Verteiler für Vor- und Rücklauf?

Der Vorlauf des Verteilers ist mit Durchflussanzeigern zur Funktionsüberwachung und Absperrfunktion ausgestattet, die eine präzise Anzeige und Absperrung der einzelnen Heizkreise ermöglichen. Im Rücklauf sind dynamische Mengenregulierventile mit Bauschutzkappen integriert, die einen automatischen hydraulischen Abgleich ermöglichen. Der Durchfluss kann pro Heizkreis von 30 bis 300 kg/h stufenlos eingestellt werden, was eine feine Abstimmung der Heiz- oder Kühlleistung erlaubt.

Welche technischen Spezifikationen und Kompatibilitäten sind zu beachten?

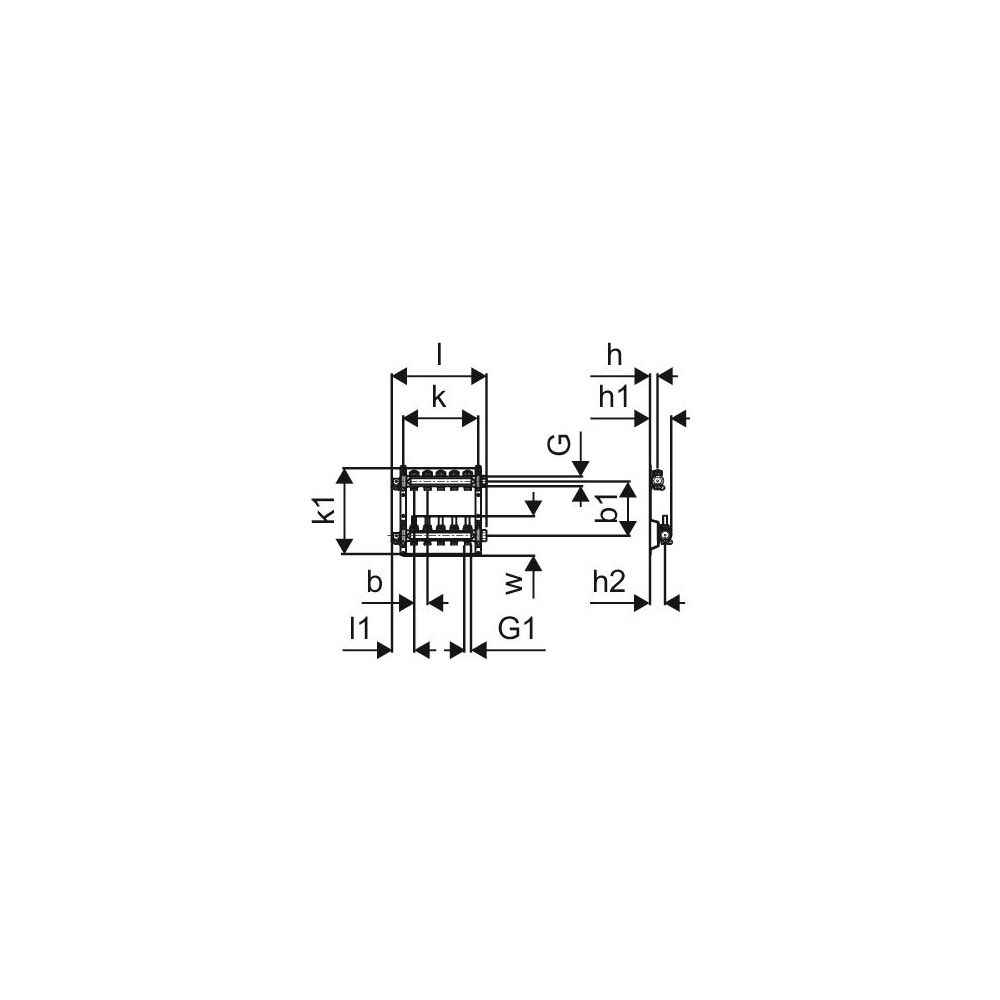

Der Uponor Vario S-Verteiler DFC ist für einen maximalen Betriebsdruck von 6 bar bei einer Temperatur von 60 °C ausgelegt. Die Heizkreisanschlüsse sind als G 3/4" Eurokonus ausgeführt. Der Verteilerabstand mit Standardhalterung beträgt 225 mm. Die Kompatibilität zu Uponor Vario Stellantrieben M30 x1,5 sowie Stellantrieben mit 230V und 24V ermöglicht eine flexible Integration in bestehende oder neue Regelungssysteme. Der Verteiler ist speziell für den Einsatz in Fußbodenheiz- und -kühlsystemen konzipiert. Der maximale Differenzdruck beträgt 60 kPa. Für Durchflussmengen von 30 bis 150 l/h liegt der minimale Differenzdruck bei 17 kPa, und für 150 bis 300 l/h bei 25 kPa.

Technische Daten

• Anzahl Heizkreise: 9
• Anschluss Heizkreise: G 3/4" Eurokonus
• Material: Edelstahl
• Max. Betriebsdruck: 6 bar
• Max. Betriebstemperatur: 60 °C
• Max. Differenzdruck: 60 kPa
• Min. Differenzdruck (30 - 150 l/h): 17 kPa
• Min. Differenzdruck (150 - 300 l/h): 25 kPa
• Heizkreisabstand: 50 mm
• Verteilerabstand mit Standardhalterung: 225 mm
• Mengenregulierung Rücklauf: 30 - 300 kg/h
• Kompatibilität Stellantriebe: 230V und 24V

Der Uponor Vario S-Verteiler DFC aus Edelstahl bietet eine zuverlässige und flexible Lösung für die Heiz- und Kühlwasserverteilung. Mit neun 3/4" Eurokonus Anschlüssen, integrierten Durchflussanzeigern und dynamischen Mengenregulierventilen ermöglicht er eine präzise Steuerung der einzelnen Heizkreise. Die Auslegung für einen maximalen Betriebsdruck von 6 bar bei 60 °C und die Kompatibilität mit 230V und 24V Stellantrieben unterstreichen die Leistungsfähigkeit dieses Verteilers für moderne Flächenheizsysteme.
