Beschreibung

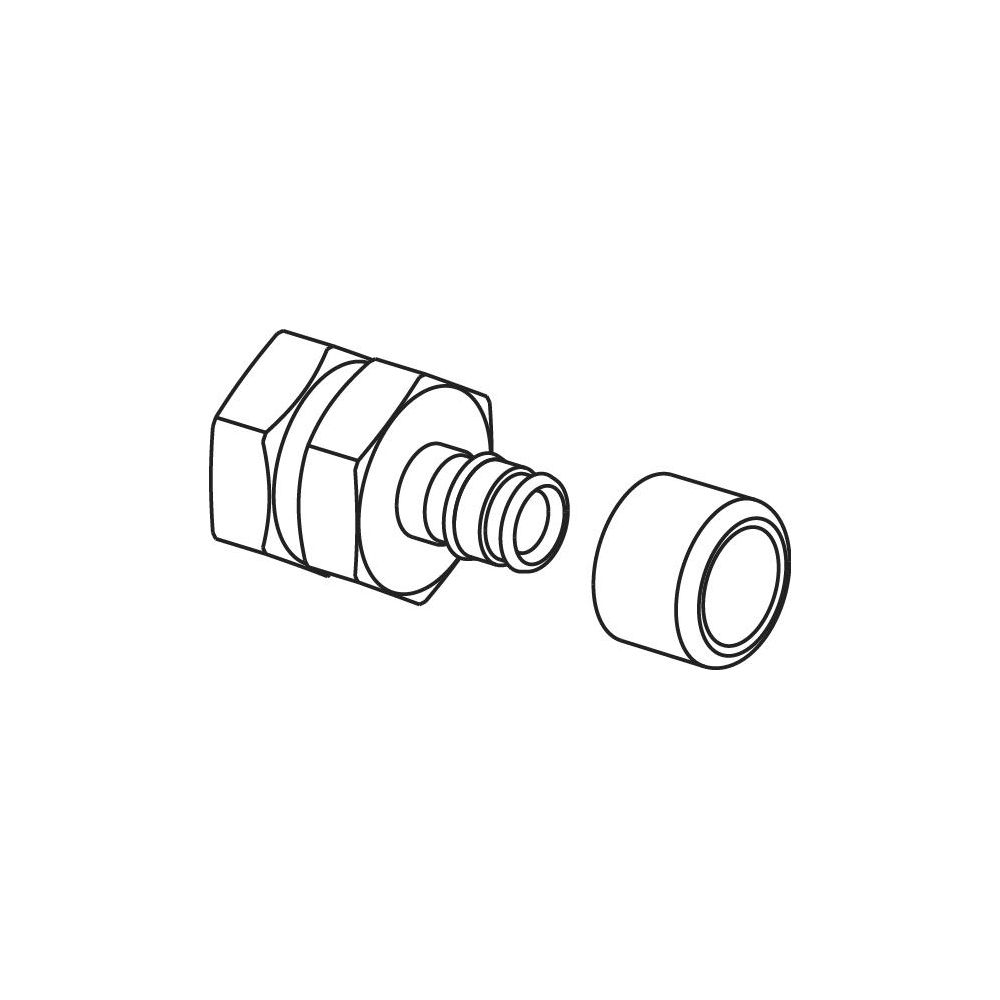

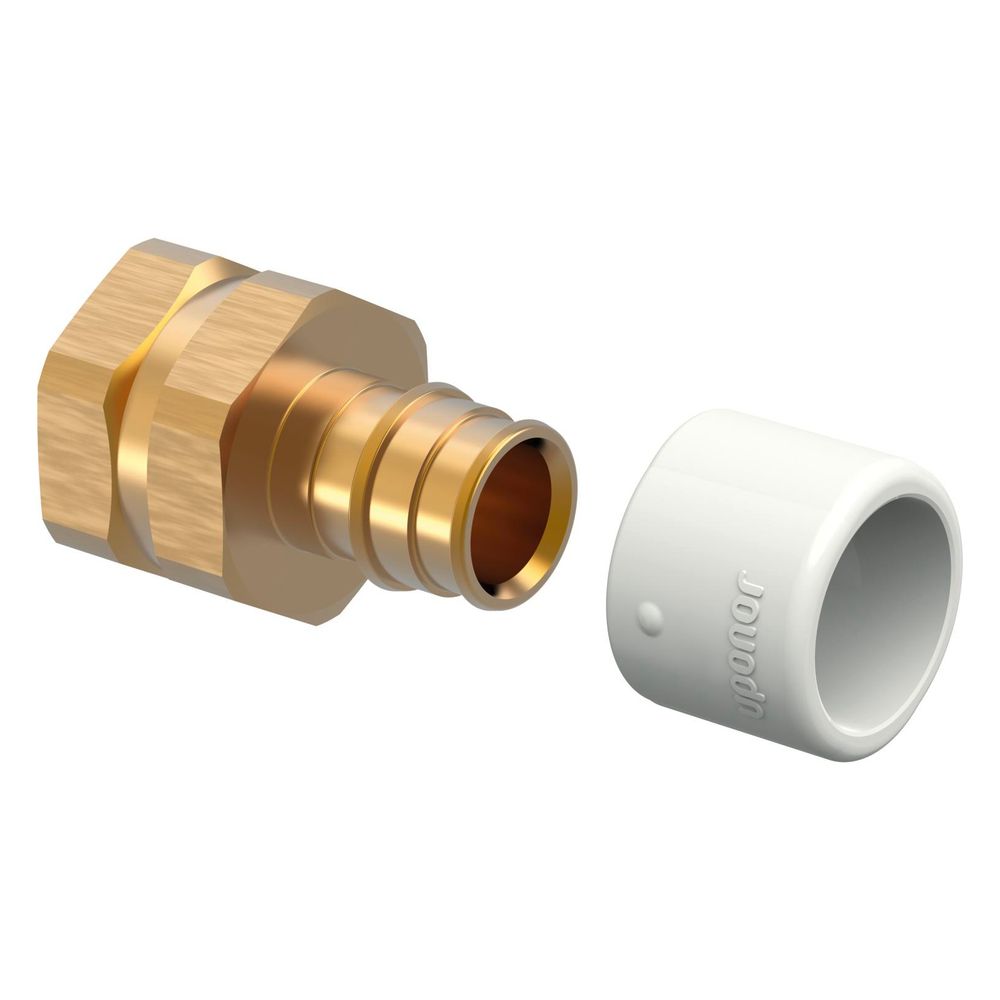

Uponor Q und E, Übergang Innengewinde NKB, DR 22 x 3/4" FT
Der Uponor Q&E Übergang Innengewinde NKB DR 22 x 3/4" FT ist ein spezialisiertes Fittingsystem für Uponor PE-Xa Rohre. Er ist konzipiert für den Einsatz in Heizungs- und Trinkwasserinstallationen und zeichnet sich durch seine robuste Bauweise aus korrosionsbeständigem Messing und PPSU (Polyphenylsulfon) aus. Das Bauteil ist für maximale Temperatur- und Druckbelastungen von 95 °C sowie 6 bar / 10 bar ausgelegt.
Welche Materialien und Normen kennzeichnen den Uponor Q&E Übergang?
Der Uponor Q&E Übergang ist aus hochwertigen Materialien gefertigt. Metallfittings bestehen aus korrosionsbeständigem Messing. Kunststofffittings werden aus PPSU (Polyphenylsulfon) hergestellt. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1, was eine präzise und dichte Verbindung ermöglicht. Das Fittingsystem ist speziell für die Verwendung mit Uponor PE-Xa Rohren vorgesehen.
Für welche Anwendungen ist das Fittingsystem geeignet?
Dieses Fittingsystem ist vielseitig einsetzbar und eignet sich optimal für Heizungs- und Trinkwasseranwendungen. Es ist für eine maximale Temperatur von 95 °C ausgelegt. Die Druckbelastung liegt bei 6 bar / 10 bar, was eine hohe Betriebssicherheit in verschiedenen Systemen bietet.
Was ist bei der Installation zu beachten?
Für die Montage des Uponor Q&E Übergangs sind Q&E Sicherungsringe erforderlich. Diese müssen separat bestellt werden und sind nicht im Lieferumfang enthalten. Die genormten Gewinde nach DIN EN 10226-1 unterstützen eine zuverlässige Verbindung mit anderen Komponenten im Rohrleitungssystem.
Technische Daten
- Hersteller-Serie: Q&E
- Nennweite: DR 22
- Gewinde: Innengewinde 3/4" FT
- Gewindenorm: DIN EN 10226-1
- Material Metallfittings: Korrosionsbeständiges Messing
- Material Kunststofffittings: PPSU (Polyphenylsulfon)
- Max. Temperatur: 95 °C
- Max. Druckbelastung: 6 bar / 10 bar
- Anwendungsbereich: Heizungs- und Trinkwasser
Der Uponor Q&E Übergang Innengewinde NKB DR 22 x 3/4" FT bietet eine zuverlässige und langlebige Lösung für die Installation von Heizungs- und Trinkwassersystemen. Mit seiner Konstruktion aus korrosionsbeständigem Messing und PPSU sowie der Eignung für Temperaturen bis 95 °C und einer Druckbelastung von 6 bar / 10 bar, ist dieses Fittingsystem eine robuste Komponente für professionelle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1025840 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 3 |
| Arbeitslänge Anschluss 2 | 3 |
| Artikelnummer | UPONOR-1025840 |
| Ausführung | 2-teilig |
| EAN-13 | 7331541033503 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,1 kg |
| Hauptfarbe Fitting | Messing |

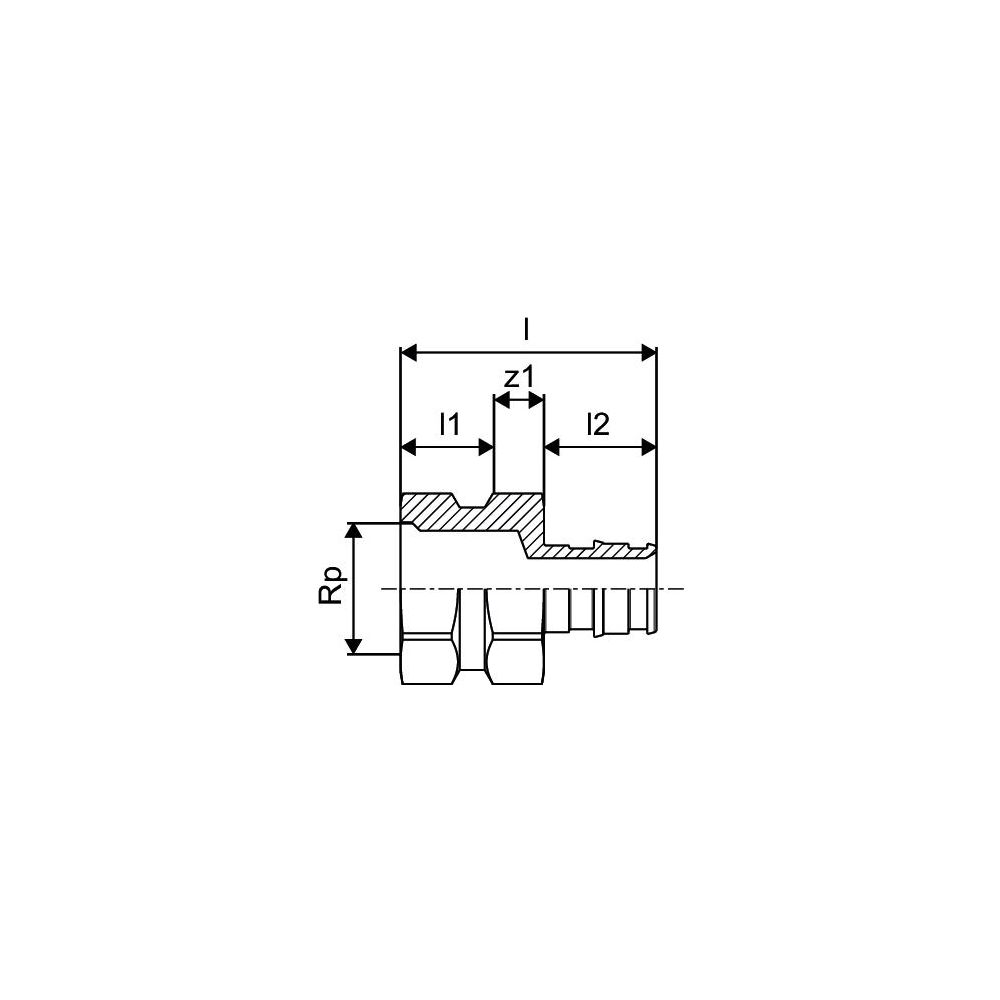

| Länge | 48 |
| Länge Anschluss 1 | 17 |
| Länge Anschluss 2 | 21 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
