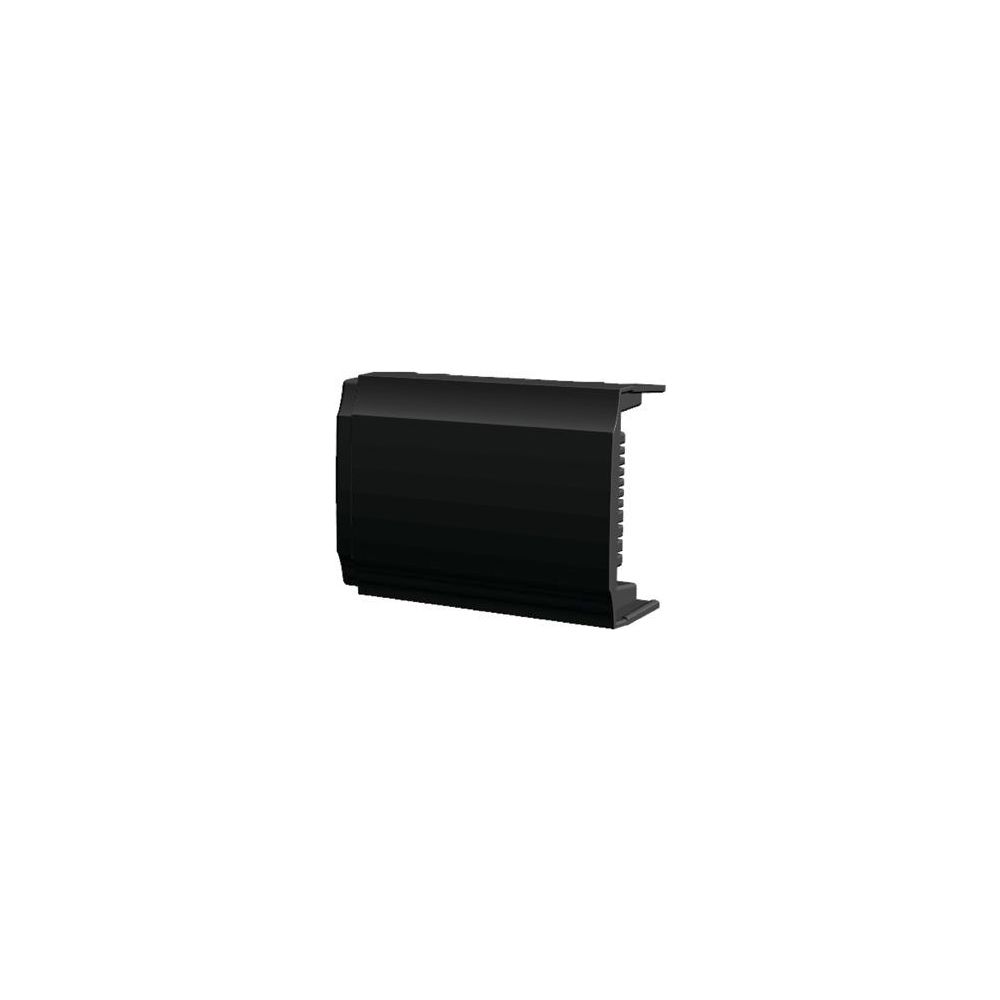

Uponor Smatrix Base Erweiterungsmodul, M-140 Bus, 6x

Das Uponor Smatrix Base Erweiterungsmodul M-140 Bus 6x ist ein 6-Kanal-Modul zur flexiblen Erweiterung von Uponor Smatrix Base Regelmodulen wie dem X-145 Bus oder X-147 BUS. Es ermöglicht den Anschluss von bis zu sechs Raumfühlern und sechs Thermoantrieben und ist ideal für die präzise Steuerung von Flächenheizungs- und -kühlungssystemen.

Wie erweitert das Modul die Systemkapazität?

Das 6-Kanal Erweiterungsmodul M-140 Bus wird direkt an ein kompatibles Smatrix Base Regelmodul angeschlossen. Es bietet zusätzliche Anschlussmöglichkeiten für bis zu sechs Raumthermostate und sechs Stellantriebe. Dies erlaubt die Integration weiterer Heiz- oder Kühlkreise und somit eine detailliertere und individuellere Temperaturregelung in größeren oder komplexeren Installationen.

Wie erfolgt die Installation des Erweiterungsmoduls?

Die Montage des Uponor Smatrix Base Erweiterungsmoduls M-140 Bus erfolgt unkompliziert per "Click-in" direkt am Smatrix Base Regelmodul. Eine zusätzliche Verkabelung zwischen den Modulen ist nicht erforderlich, was den Installationsaufwand minimiert. Das Modul ist für eine 4-Draht Bus Installation ausgelegt und kommuniziert über ein robustes RS485 Serial Bus Protokoll.

Welche technischen Merkmale zeichnen das Modul aus?

Das Erweiterungsmodul arbeitet mit einer Betriebsspannung von 230 V bei 50 Hz. Die maximale Stromaufnahme je Thermoantrieb beträgt 0,2 A (Einschaltspitze) bei 24 V Vario PLUS Pro/S. Es verfügt über eine Ventilintervallschaltung und eine elektronische Regelung zur präzisen Steuerung. Die Schutzklasse IP20 ermöglicht den Schutz vor festen Fremdkörpern. Die Farbe des Moduls ist dunkelgrau (RAL 7015).

Technische Daten

• Kanäle: 6
• Unterstützte Raumfühler: bis zu 6
• Unterstützte Thermoantriebe: bis zu 6
• Montageart: Click-in Montage am Smatrix Base Regelmodul
• Kommunikationsprotokoll: Robust RS485 serial bus
• Betriebsspannung: 230 V / 50 Hz
• Max. Stromaufnahme je Thermoantrieb: 0,2 A (Einschaltspitze)
• Schutzklasse: IP20
• Farbe: Dunkelgrau (RAL 7015)
• Installation: 4-Draht Bus

Das Uponor Smatrix Base Erweiterungsmodul M-140 Bus 6x bietet eine zuverlässige und effiziente Lösung zur Kapazitätserweiterung von Uponor Smatrix Base Regelmodulen. Mit seinen sechs Kanälen für Raumfühler und Thermoantriebe und einer Betriebsspannung von 230 V / 50 Hz ermöglicht es eine flexible und präzise Steuerung von Flächenheizungs- und -kühlungssystemen. Die einfache Montage und die robuste Kommunikation sichern eine langfristig stabile Funktion.

Lieferumfang

• 1x 6-Kanal Erweiterungsmodul M-140
• 1x Befestigungsmaterial
